Leiterplattenprüfung: Verfahren, Fehlerbilder und Normen
Leiterplattenprüfung ist ein Sammelbegriff für optische, elektrische, bildgebende und analytische Verfahren, mit denen unbestückte Leiterplatten und bestückte elektronische Baugruppen untersucht werden. Je nach Prüfziel lassen sich Fertigungsfehler, elektrische Abweichungen, innere Defekte oder Verunreinigungen erkennen und mögliche Ausfallursachen eingrenzen.
Inhaltsverzeichnis
- Wozu dient die Leiterplattenprüfung?
- Leiterplattenprüfung bei Quality Analysis
- Welche Fehler lassen sich bei der Leiterplattenprüfung erkennen?
- Welche Verfahren werden in der Leiterplattenprüfung eingesetzt?
- Welche Normen sind für die Leiterplattenprüfung relevant?
- Leiterplattenprüfung in der Praxis
- Leiterplattenprüfung kurz zusammengefasst
Kontaktieren Sie uns –
die passende Lösung ist oft näher als Sie denken.
Mit modernsten Analyseverfahren unterstützen wir Sie bei Qualitätsproblemen, Schadensfällen und Entwicklungsherausforderungen – präzise, fundiert und lösungsorientiert.
Wozu dient die Leiterplattenprüfung?
Leiterplatten sind zentrale Funktionsträger elektronischer Produkte. Abweichungen an Lötstellen, Leiterbahnen, Durchkontaktierungen und Schichtaufbauten sowie Rückstände auf der Oberfläche können Funktion und Langzeitzuverlässigkeit beeinträchtigen. Prüfungen machen solche Auffälligkeiten sichtbar, überprüfen elektrische Eigenschaften oder helfen dabei, ihre Ursachen einzugrenzen.
Je nach Fragestellung findet die Leiterplattenprüfung in der Entwicklung, bei der Erstbemusterung, während der Serienfertigung, in der Prozessoptimierung oder bei einer Schadens- und Ausfallanalyse statt. Das Prüfziel entscheidet darüber, ob beispielsweise eine optische oder elektrische Fertigungsprüfung, eine Röntgenuntersuchung oder eine weiterführende Laboranalyse erforderlich ist.
Leiterplattenprüfung
bei Quality Analysis
Quality Analysis untersucht Leiterplatten und elektronische Baugruppen mit zerstörungsfreien und zerstörenden Prüf- und Analyseverfahren. Im Mittelpunkt stehen bildgebende Verfahren, Sauberkeitsanalysen sowie materialkundliche Untersuchungen, mit denen sich Auffälligkeiten lokalisieren, Fehlerursachen bewerten und Fertigungsprozesse gezielt beurteilen lassen.
Eine Auswahl typischer Leistungen im Kontext der Leiterplattenprüfung:
- Analyse von Lötstellen, Verbindungen und verdeckten Strukturen
- Zerstörungsfreie Prüfung mittels 2D-Röntgeninspektion
- Untersuchung komplexer innerer Strukturen per 3D-Computertomographie
- Nachweis ionischer Rückstände und filmischer Verunreinigungen
- Differenzierte Analyse mittels Ionenchromatographie
- Unterstützung bei Defekt- und Schadensanalysen
- Bewertung nach etablierten Standards sowie kundenspezifischen Anforderungen
Eine visuelle Prüfung erfasst nur zugängliche Oberflächenmerkmale. Bei verdeckten Lötstellen, inneren Strukturen, Kontaminationen oder materialbedingten Schwachstellen werden deshalb geeignete bildgebende, chemisch-analytische oder materialographische Verfahren kombiniert. Welche Methode sinnvoll ist, richtet sich nach Fehlerbild, Bauteilgeometrie und gewünschter Aussage.
Welche Fehler lassen sich bei der Leiterplattenprüfung erkennen?
Welche Fehler erkennbar sind, hängt vom eingesetzten Verfahren ab. Während optische Kontrollen sichtbare Oberflächen- und Bestückungsfehler erfassen, prüfen elektrische Tests Verbindungen und Funktionen. Bildgebende und analytische Methoden machen dagegen verdeckte Strukturen oder stoffliche Rückstände zugänglich.
Typische Beispiele sind:
- fehlerhafte oder unzureichende Lötverbindungen
- Lötbrücken, Benetzungsfehler und Poren beziehungsweise Voids
- Risse in Lötstellen oder im Material
- Defekte an BGAs, QFNs und anderen schwer zugänglichen Bauteilen
- Auffälligkeiten an Leiterbahnen, Vias und Durchkontaktierungen

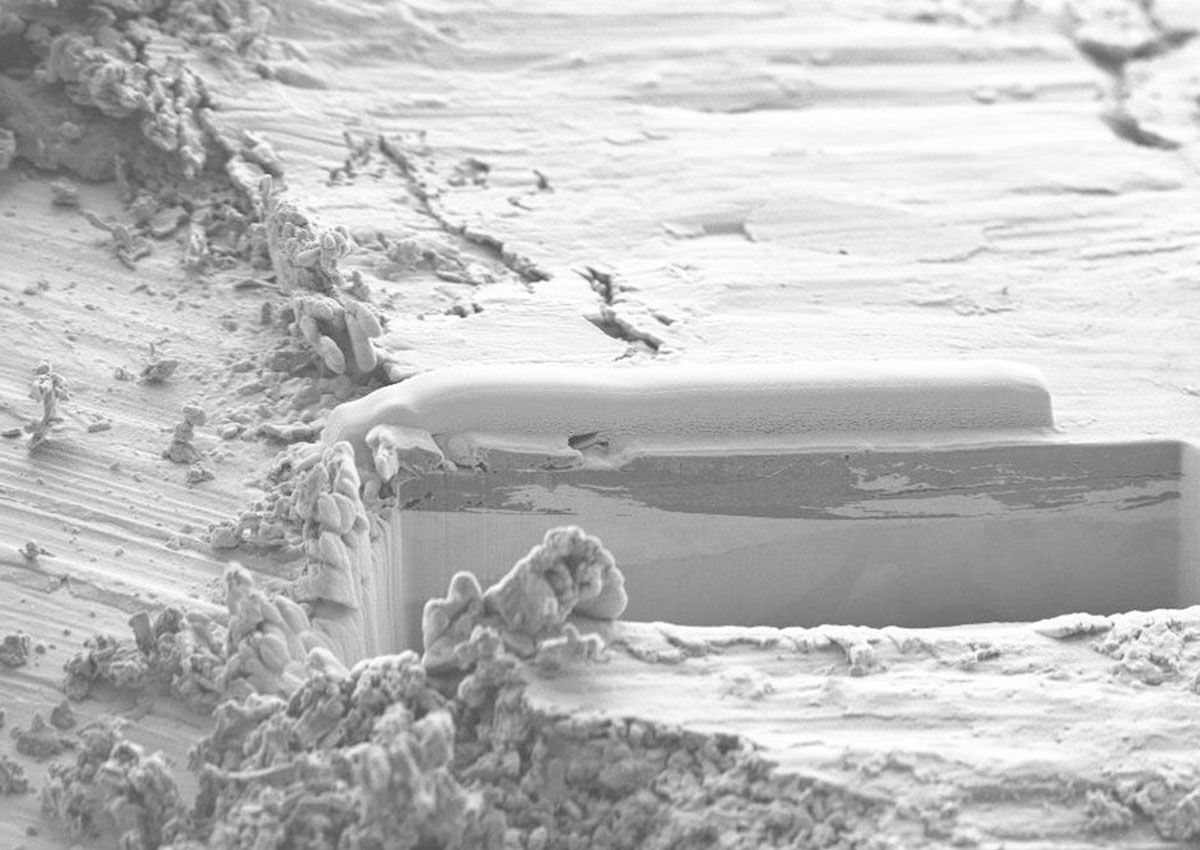

- Delaminationen und strukturelle Anomalien im Schichtaufbau
- Ionische Verunreinigungen und Rückstände aus Fertigungsprozessen
- Hinweise auf Korrosion, elektrochemische Migration oder prozessbedingte Schädigungen
Kein einzelnes Verfahren deckt alle Fehlerarten ab. Für eine belastbare Bewertung müssen Prüfziel, Nachweisgrenze und Grenzen der jeweiligen Methode berücksichtigt werden.
Welche Verfahren werden in der Leiterplattenprüfung eingesetzt?
Optische Inspektion, AOI und Mikroskopie
Manuelle Sichtprüfung und automatische optische Inspektion (AOI) erfassen zugängliche Oberflächen- und Bestückungsmerkmale. Dazu zählen fehlende oder versetzte Bauteile, sichtbare Lötfehler, geometrische Abweichungen, Risse und Verunreinigungen. Für Detailbewertungen kommen Lichtmikroskopie und weiterführende mikroskopische Verfahren zum Einsatz.
Röntgeninspektion und Computertomographie
Bildgebende Verfahren untersuchen Bereiche, die optisch nicht zugänglich sind. Die 2D-Röntgeninspektion zeigt beispielsweise Lötstellen unter BGAs, Voids und Auffälligkeiten an Durchkontaktierungen in einer Projektionsaufnahme. Die 3D-Computertomographie bildet komplexe Baugruppen räumlich ab und reduziert Überlagerungen, ist jedoch in der Regel aufwendiger.
Elektrische Prüfung und Funktionstest
Elektrische Prüfungen kontrollieren Leiterbahnen, Verbindungen und Bauteileigenschaften. Flying-Probe-Tests eignen sich durch ihre flexible Programmierung besonders für Prototypen und kleinere Stückzahlen, während In-Circuit-Tests mit produktspezifischen Prüfadaptern häufig in der Serie eingesetzt werden. Funktionstests prüfen anschließend das Verhalten der Baugruppe unter definierten Betriebsbedingungen.
Untersuchung ionischer Verunreinigungen
Rückstände aus Reinigungs-, Löt- oder Fertigungsprozessen können unter ungünstigen Umgebungs- und Betriebsbedingungen die Zuverlässigkeit elektronischer Baugruppen beeinträchtigen. Eine Untersuchung ionischer Verunreinigungen ist besonders dann sinnvoll, wenn Kontaminationen, Korrosion oder elektrochemische Migration als mögliche Ursache betrachtet werden.
Ionenchromatographie
Die Ionenchromatographie trennt extrahierte ionische Bestandteile und bestimmt einzelne Anionen und Kationen quantitativ. Dadurch lässt sich differenzieren, welche Rückstände vorliegen und in welcher Menge sie nachweisbar sind. Die Interpretation erfolgt im Zusammenhang mit Probenfläche, Prozesshistorie und vereinbarter Bewertungsgrundlage.
Defektanalyse und weiterführende Materialuntersuchung
Ist die Ursache eines Ausfalls nicht unmittelbar erkennbar, folgt eine systematische Defekt- oder Schadensanalyse. Zerstörungsfreie Verfahren dienen häufig der Lokalisierung, bevor gezielte zerstörende Untersuchungen vorgenommen werden. So lassen sich Materialschwächen, Fertigungsabweichungen und belastungsbedingte Schäden schrittweise eingrenzen.
Thermoplastische Elastomere
Thermoplastische Elastomere verhalten sich bei Raumtemperatur wie Elastomere, können unter Wärmezufuhr jedoch plastisch verformt werden; sie verbinden also die Eigenschaften von Elastomeren und Thermoplasten. Sie kommen unter anderem für Dichtungen und Kabelummantelungen zum Einsatz, aber auch für sogenannte Soft-Touch-Griffe, wie sie bei Werkzeugen und Consumer-Produkten wie Zahnbürsten oder Rasierern häufig zu finden sind.
Leitfähige Polymere
Werden Polymere dotiert, um sie elektrisch leitend zu machen, spricht man von leitfähigen Polymeren. Sie sind heute in einer Vielzahl von Anwendungsbereichen unverzichtbar. Nach dieser Methode erzeugte Polymere sind ein wichtiger Bestandteil von Lithium-Polymer-Akkus, wie sie zum Beispiel in der Elektromobilität Verwendung finden. Doch auch OLED-Displays, Brennstoff- und Solarzellen kommen nicht ohne sie aus.
Welche Normen sind für die Leiterplattenprüfung relevant?
Die Bewertung kann sich an IPC-Standards, technischen Spezifikationen, Zeichnungen und kundenspezifischen Abnahmekriterien orientieren. Maßgeblich ist, ob unbestückte Leiterplatten, bestückte Baugruppen, Lötverbindungen oder bestimmte Leistungsmerkmale untersucht werden. Ausgabe und Produktklasse sollten im Prüfauftrag eindeutig benannt sein.
Wichtige Normen in diesem Zusammenhang sind unter anderem:
IPC-A-600
IPC-A-600 beschreibt Akzeptanzkriterien für unbestückte Leiterplatten. Das Dokument unterstützt die visuelle Bewertung äußerer und innerer Merkmale, beispielsweise an Leiterbahnen, Bohrungen, Durchkontaktierungen, Oberflächen und Schichtaufbauten.
IPC-A-610
IPC-A-610 enthält Akzeptanzkriterien für bestückte elektronische Baugruppen. Sie wird insbesondere zur Beurteilung von Bauteilpositionen, Lötverbindungen, Anschlüssen und weiteren sichtbaren Verarbeitungsmerkmalen herangezogen.
IPC-6012
IPC-6012 ist eine Qualifikations- und Leistungsspezifikation für starre Leiterplatten. Sie beschreibt Anforderungen an Konstruktion, Herstellung und Leistungsmerkmale und ergänzt damit die visuellen Akzeptanzkriterien der IPC-A-600.
IPC-J-STD-001
J-STD-001 beschreibt Anforderungen an Materialien, Prozesse und die Ausführung gelöteter elektrischer und elektronischer Baugruppen. Das Dokument ist relevant, wenn die Prozess- und Fertigungsanforderungen an Lötverbindungen bewertet werden sollen.
Standards und Spezifikationen schaffen einen Bewertungsrahmen, ersetzen aber weder eine eindeutige Prüfaufgabe noch die fachliche Interpretation. Belastbare Aussagen entstehen aus geeigneten Verfahren, nachvollziehbaren Kriterien und dem konkreten Einsatzkontext der Baugruppe.
Leiterplattenprüfung in der Praxis
In der Praxis unterstützt die Leiterplattenprüfung unterschiedliche Entscheidungen: die Freigabe von Prototypen, die Kontrolle von Serienprozessen, die Bewertung von Reklamationen und die Ursachenklärung bei Ausfällen. Prüfstrategie und Prüftiefe richten sich nach Entwicklungsstand, Stückzahl, Risiko und vereinbarten Akzeptanzkriterien.
Typische Fragestellungen sind zum Beispiel:
- Sind sichtbare und verdeckte Lötstellen an BGAs oder QFNs auffällig?
- Liegen Voids, Risse oder Benetzungsfehler vor?
- Gibt es Hinweise auf Rückstände, die später zu Korrosion oder Ausfällen führen können?
- Entsprechen Leiterplatte oder Baugruppe den vereinbarten IPC-Kriterien und der festgelegten Produktklasse?
- Wo liegt die Ursache für wiederkehrende Ausfälle oder Streuungen im Fertigungsprozess?
Eine aussagekräftige Prüfung beginnt deshalb nicht mit der Auswahl eines Geräts, sondern mit einer klaren Fragestellung. Erst daraus ergibt sich, welche Kombination aus Fertigungsprüfung, bildgebender Untersuchung, Sauberkeitsanalyse oder materialkundlicher Analyse erforderlich ist.
FAQ zur Leiterplattenprüfung
Die folgenden Antworten ergänzen die fachliche Einordnung um typische Auswahl- und Praxisfragen.
Die Leiterplattenprüfung umfasst sowohl produktionsnahe Kontrollen als auch weiterführende Untersuchungen. Prüfungen bewerten meist definierte Merkmale oder elektrische Funktionen. Eine Leiterplattenanalyse geht darüber hinaus und kombiniert bei komplexen Fehlerbildern mehrere Methoden, um Ursachen und technische Zusammenhänge zu klären.
Je nach eingesetztem Verfahren lassen sich unter anderem folgende Fehlerbilder identifizieren:
- Fehlerhafte Lötverbindungen
- Voids und Lunker
- Risse und Delaminationen
- Auffälligkeiten an Vias und Durchkontaktierungen
- Verunreinigungen und Rückstände
- Defekte unter BGAs oder verdeckten Bauteilen
- Korrosions- und Migrationserscheinungen
Zum Einsatz kommen unter anderem:>/p>
- Manuelle und automatische optische Inspektion (AOI)
- Mikroskopie
- 2D-Röntgeninspektion
- 3D-Computertomographie
- Elektrische Prüfungen wie Flying Probe oder In-Circuit-Test (ICT)
- Untersuchung ionischer Verunreinigungen
- Ionenchromatographie
- Funktionsprüfung sowie Defekt- und Schadensanalyse
Welche Methode geeignet ist, hängt vom Prüfziel ab: Optische Verfahren erfassen sichtbare Merkmale, elektrische Tests prüfen Verbindungen und Funktionen, während Röntgen, CT und Laboranalytik verdeckte oder stoffliche Ursachen untersuchen.
Je nach Auftrag liefert die Prüfung Messdaten, Bildauswertungen, Fehlerklassifikationen oder einen technischen Untersuchungsbericht. Darin werden Auffälligkeiten dokumentiert, anhand vereinbarter Kriterien bewertet und – soweit die Datenlage dies zulässt – mögliche Ursachen und weitere Analyseschritte benannt.
IPC-Dokumente enthalten je nach Anwendungsbereich Anforderungen, Leistungsspezifikationen oder Akzeptanzkriterien für Leiterplatten und elektronische Baugruppen. Häufig relevant sind unter anderem:
- IPC-A-600
- IPC-A-610
- IPC-6012
- IPC-J-STD-001
Welche Ausgabe, Produktklasse und Bewertungskriterien gelten, muss für den jeweiligen Auftrag eindeutig festgelegt werden. IPC-Dokumente ersetzen keine anwendungsbezogene Prüfplanung.
Eine Röntgeninspektion eignet sich zur zerstörungsfreien Untersuchung verdeckter Bereiche, etwa von Lötstellen unter BGAs, Durchkontaktierungen oder inneren Baugruppenstrukturen. Da ein 2D-Röntgenbild räumliche Strukturen überlagert abbildet, kann bei komplexen Geometrien eine 3D-Computertomographie erforderlich sein.
Die Lötstelleninspektion bezeichnet die Prüfaufgabe, nicht ein einzelnes Verfahren. Sichtbare Verbindungen lassen sich optisch oder mikroskopisch beurteilen. Für verdeckte oder innenliegende Lötstellen, beispielsweise unter BGAs, kommt häufig eine Röntgenprüfung zum Einsatz.
Ionische Rückstände können beispielsweise über eine Summenbestimmung wie den ROSE-Test oder selektiv mittels Ionenchromatographie untersucht werden. Die Ionenchromatographie trennt und quantifiziert einzelne ionische Spezies. Probenahme, Extraktionsfläche und Bewertungsgrundlage müssen dabei zum Prüfziel passen.
Zu Beginn werden Fragestellung, Bauteil, Fehlerbild und vorhandene Unterlagen geklärt. Darauf aufbauend wählt Quality Analysis geeignete zerstörungsfreie oder zerstörende Methoden aus. Die Ergebnisse werden dokumentiert, technisch eingeordnet und bei Bedarf durch weitere Untersuchungen abgesichert.
Leiterplattenprüfung kurz zusammengefasst
Die Leiterplattenprüfung umfasst optische, elektrische, bildgebende und analytische Verfahren für unbestückte Leiterplatten und bestückte Baugruppen. Die passende Methode richtet sich danach, ob sichtbare Fertigungsfehler, elektrische Abweichungen, verdeckte Strukturen oder Kontaminationen untersucht werden sollen. Quality Analysis unterstützt insbesondere mit Röntgen und Computertomographie, Mikroskopie, Sauberkeitsanalysen sowie weiterführenden materialkundlichen Untersuchungen. Bei komplexen Fehlerbildern werden die Verfahren zu einer nachvollziehbaren Analyse kombiniert.
