Rissprüfung
Ob Mikrorisse in Batteriezellen, Materialfehler in Schweißnähten oder Defekte in sicherheitskritischen Bauteilen: Die Rissprüfung hilft dabei, Schäden frühzeitig zu erkennen und Ausfälle zu vermeiden. Sie zählt zu den wichtigsten Verfahren der zerstörungsfreien Werkstoffprüfung (ZfP) und spielt eine zentrale Rolle in der modernen Qualitätssicherung.
Durch unterschiedliche Prüfverfahren lassen sich sowohl Oberflächen- als auch Innenrisse zuverlässig identifizieren.
Inhaltsverzeichnis
- Was ist eine Rissprüfung?
- Rissverfahren im Überblick
- Rissprüfung bei Quality Analysis
- Welche Rissprüfung ist die richtige?
- Die wichtigsten Verfahren der Rissprüfung im Detail
- Einsatzgebiete der Rissprüfung
- Häufig gestellte Fragen zur Rissprüfung
- Rissprüfung kurz zusammengefasst
Kontaktieren Sie uns –
die passende Lösung ist oft näher als Sie denken.
Mit modernsten Analyseverfahren unterstützen wir Sie bei Qualitätsproblemen, Schadensfällen und Entwicklungsherausforderungen – präzise, fundiert und lösungsorientiert.
Was ist eine Rissprüfung?
Die Rissprüfung umfasst verschiedene Verfahren zur Erkennung und Bewertung von Rissen, Brüchen und anderen Materialfehlern in Bauteilen. Diese können entstehen durch:
- mechanische Belastung
- thermische Einflüsse
- Materialermüdung
- Fertigungsfehler
Je nach Lage und Größe der Defekte kommen unterschiedliche Prüfmethoden zum Einsatz – von einfachen Oberflächenprüfungen bis hin zu hochauflösenden 3D-Analysen.
Rissprüfverfahren im Überblick:
zerstörungsfrei und zerstörend
Es wird unterschieden zwischen zerstörungsfreien (ZfP) und zerstörenden Prüfverfahren.
Zerstörungsfreie Rissprüfung (ZfP): Bauteile prüfen ohne Beschädigung
Zerstörungsfreie Prüfmethoden ermöglichen die Analyse von Bauteilen, ohne diese zu beschädigen. Sie sind ideal für Serienbauteile, sicherheitskritische Komponenten und laufende Qualitätskontrollen. Typische Verfahren sind:
- Magnetpulverprüfung (MT)
- Eindringprüfung (PT)
- Ultraschallprüfung (UT)
- Wirbelstromprüfung (ET)
- Computertomographie (CT)

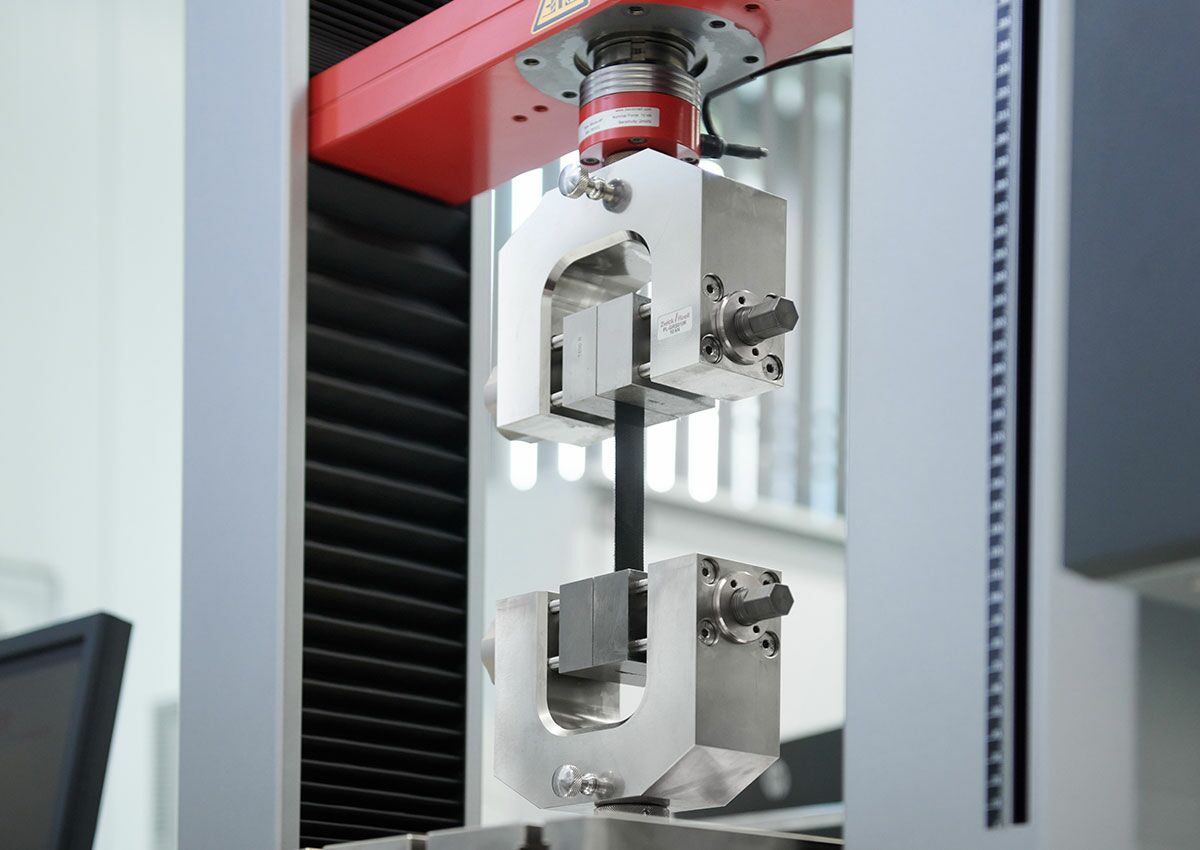

Zerstörende Prüfverfahren:
Risszähigkeit und Bruchverhalten bestimmen
Zerstörende Prüfungen werden eingesetzt, wenn Materialkennwerte wie Risszähigkeit oder Bruchverhalten bestimmt werden sollen. Dabei wird das Bauteil gezielt bis zum Versagen belastet.
Ein Beispiel ist die Palmqvist-Methode, die insbesondere bei Hartmetallen und keramischen Werkstoffen zur Bestimmung der Risszähigkeit eingesetzt wird.
Die Rissprüfung
bei Quality Analysis
Die Rissprüfung bei Quality Analysis geht über die reine Detektion von Defekten hinaus. Ziel ist es, nicht nur Risse sichtbar zu machen, sondern deren Ursachen zu verstehen und konkrete Maßnahmen zur Verbesserung abzuleiten.
Je nach Bauteil, Material und Fragestellung setzen wir gezielt die geeignete Prüfmethode ein – von klassischen Verfahren bis hin zur hochauflösenden Computertomographie (CT).
Unsere Schwerpunkte:
- Hochauflösende Rissprüfung mittels industrieller Computertomographie (CT)
- Zerstörungsfreie Analyse von Oberflächen- und Innenrissen – auch in komplexen Bauteilen
- Detektion und Bewertung von Mikrorissen, Porositäten und feinen Materialfehlern, z. B. über Farbeindringprüfung
- Vollständige 3D-Analyse ohne Demontage bei komplexen Baugruppen
- Aussagekräftige Prüfberichte mit konkreten Handlungsempfehlungen zur Prozessoptimierung
- Akkreditierte Prüfverfahren gemäß DIN EN ISO 17025 und VDI-Richtlinien 3822
Welche Rissprüfung ist die richtige?
Verfahren im Vergleich
Die Wahl der geeigneten Methode hängt stark vom Bauteil, dem Material und dem Fehlerbild ab. Besonders bei komplexen Bauteilen oder schwer zugänglichen Defekten bietet die industrielle Computertomographie (CT) entscheidende Vorteile.
| Anwendungsfall | Geeignete Verfahren |
|---|---|
| Oberflächenrisse in Metallen | Magnetpulverprüfung MT, Eindringprüfung PT |
| Risse im Inneren | Ultraschallprüfung UT, Computertomographie CT |
| Komplexe Geometrien | Computertomographie CT |
| Mikrorisse / Elektronik | Computertomographie CT, hochauflösende Röntgenverfahren |
| Leitfähige Materialien | Wirbelstromprüfung ET |
Die wichtigsten Verfahren der Rissprüfung im Detail
Je nach Material, Defektart und Anwendungsbereich kommen unterschiedliche Verfahren der Rissprüfung zum Einsatz. Die folgenden Methoden zählen zu den wichtigsten Prüfverfahren der zerstörungsfreien Werkstoffprüfung und werden in vielen Industrien zur zuverlässigen Detektion von Materialfehlern eingesetzt.
Magnetpulverprüfung (MT)
Die Magnetpulverprüfung (MT) ist eine zerstörungsfreie Methode, die zur Erkennung von Rissen in ferromagnetischen Materialien wie Stahl verwendet wird. Das Bauteil wird magnetisiert und feine Eisenpartikel lagern sich in Bereichen mit Materialfehlern wie Rissen ab, wodurch diese sichtbar gemacht werden. Diese Methode eignet sich besonders gut für die schnelle und präzise Oberflächenprüfung.
Eindringprüfung (PT)
Die Eindringprüfung (PT) ist eine weitere zerstörungsfreie Methode, bei der spezielle Prüfmittel verwendet werden, um Oberflächenrisse in nichtporösen Materialien sichtbar zu machen. Ein farbiges oder fluoreszierendes Eindringmittel wird auf das Bauteil aufgetragen, dringt in mögliche Risse ein und macht diese bei der nachfolgenden Beleuchtung oder Kontrastierung deutlich erkennbar.
Ultraschallprüfung (UT)
Die Ultraschallprüfung (UT) verwendet hochfrequente Schallwellen, um Risse nicht nur an der Oberfläche, sondern auch im Inneren eines Bauteils zu erkennen. Schallwellen durchdringen das Material und reflektieren an Fehlstellen wie Rissen. Diese Methode ist ideal für die Untersuchung dicker Materialien und wird in Industrien eingesetzt, in denen die Sicherheit von großen Bauteilen entscheidend ist, wie in der Luft- und Raumfahrt oder im Bauwesen.
Wirbelstromprüfung (ET)
Die Wirbelstromprüfung (ET) nutzt elektromagnetische Felder zur Erkennung von Rissen in leitfähigen Materialien wie Aluminium oder Kupfer. Durch das Induzieren von Wirbelströmen im Material entstehen spezifische Signale, die auf Oberflächenrisse hinweisen. Diese Methode eignet sich besonders für die Oberflächenprüfung und wird häufig in der Automobil- und Elektroindustrie eingesetzt.

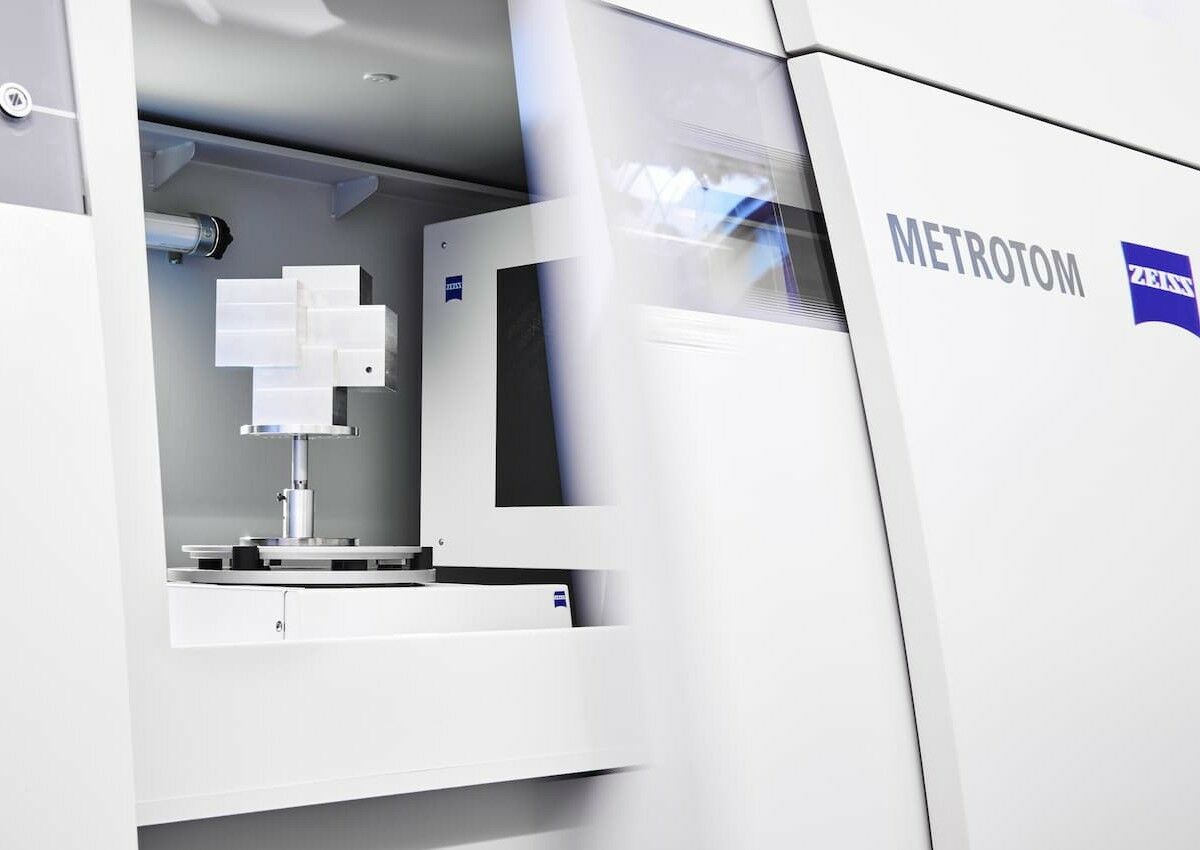

Computertomographie (CT)
Die industrielle Computertomographie (CT) ist ein hochauflösendes, zerstörungsfreies Prüfverfahren zur Analyse von Oberflächen- und Innenrissen in Bauteilen. Durch die dreidimensionale Erfassung lassen sich selbst kleinste Defekte wie Mikrorisse, Porositäten oder Hohlräume präzise lokalisieren – auch bei komplexen Geometrien und ohne Demontage. Besonders in der Elektronikprüfung, additiven Fertigung und bei sicherheitskritischen Bauteilen bietet die CT entscheidende Vorteile.
Einsatzgebiete der Rissprüfung
Die Rissprüfung wird in vielen Industrien eingesetzt, um die Integrität von Bauteilen sicherzustellen und Materialversagen zu vermeiden. Hier sind einige der wichtigsten Einsatzgebiete:
Automotive
In der Automobilindustrie spielt die Rissprüfung eine entscheidende Rolle, um sicherheitskritische Bauteile wie Achsen, Bremsen und Karosserieteile auf Materialfehler zu überprüfen. Oberflächen- und innere Risse können zu gefährlichen Ausfällen führen, weshalb die Rissprüfung integraler Bestandteil der Qualitätskontrolle ist.
Methoden wie die Magnetpulverprüfung (MT) oder die Ultraschallprüfung (UT) sorgen dafür, dass selbst kleinste Defekte entdeckt werden.

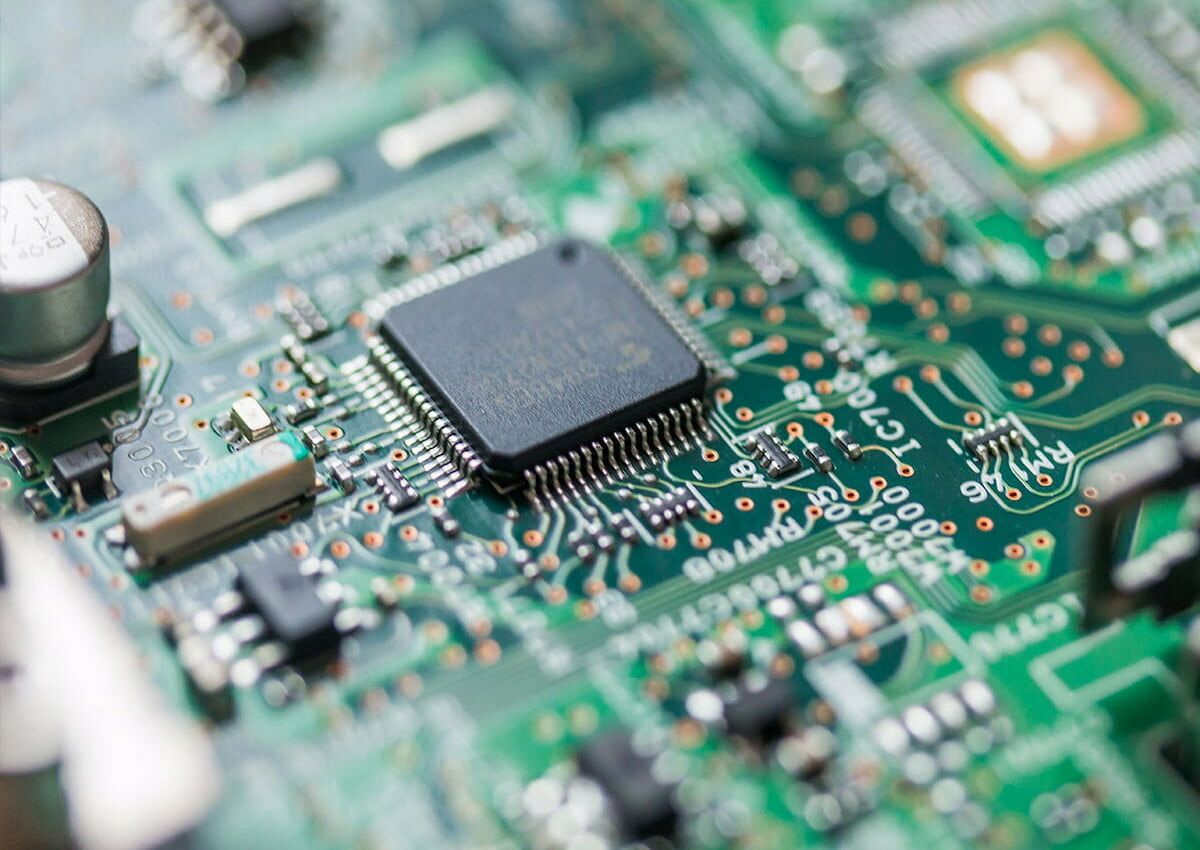

Elektronikfertigung
In der Elektronikfertigung ist die Rissprüfung unverzichtbar, um die Zuverlässigkeit und Sicherheit von Bauteilen zu gewährleisten. Besonders bei sensiblen Komponenten wie Batteriezellen, Leiterplatinen oder Steckverbindungen können selbst kleinste Risse die Funktionsfähigkeit erheblich beeinträchtigen.
Mit zerstörungsfreien Prüfmethoden wie der 2D-Röntgeninspektion und der 3D-Computertomographie (CT) bietet Quality Analysis detaillierte Einblicke in den inneren Aufbau dieser Bauteile, ohne sie zu beschädigen.
Luft- und Raumfahrt
In der Luft- und Raumfahrtindustrie sind höchste Sicherheitsstandards erforderlich. Selbst kleinste Risse in Strukturbauteilen, Turbinenkomponenten oder Leichtbaukonstruktionen können schwerwiegende Folgen haben. Die Rissprüfung wird hier eingesetzt, um Materialfehler frühzeitig zu erkennen und die strukturelle Integrität sicherzustellen.
Hochauflösende Verfahren wie die industrielle Computertomographie (CT) ermöglichen eine detaillierte Analyse komplexer Bauteile und sicherheitskritischer Komponenten.
Medizintechnik
In der Medizintechnik ist die Rissprüfung entscheidend für die Patientensicherheit und die Einhaltung regulatorischer Anforderungen. Implantate, chirurgische Instrumente oder mikroelektronische Komponenten müssen frei von Materialfehlern sein. Selbst kleinste Risse können die Funktion oder Sterilität beeinträchtigen.
Zerstörungsfreie Prüfverfahren wie CT oder Röntgenanalysen ermöglichen eine zuverlässige Qualitätskontrolle, ohne die Bauteile zu beschädigen.

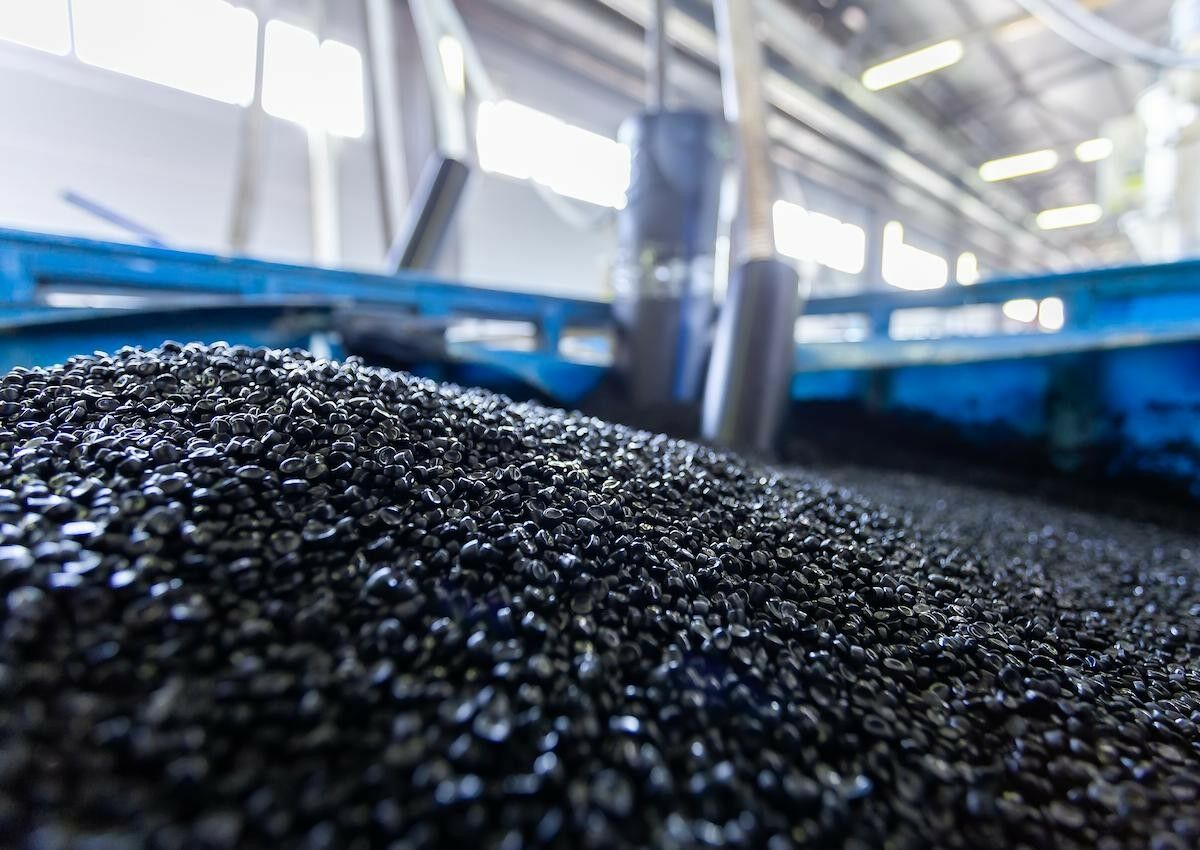

Kunststoffindustrie
In der Kunststoffindustrie können Risse durch Materialspannungen, Verarbeitungsfehler oder äußere Belastungen entstehen. Diese beeinträchtigen die mechanischen Eigenschaften und die Lebensdauer von Bauteilen.
Die Rissprüfung hilft dabei, Fehler frühzeitig zu identifizieren und Prozesse gezielt zu optimieren. Besonders bei komplexen Spritzguss- oder Leichtbauteilen ermöglicht die Computertomographie eine detaillierte Analyse von inneren Strukturen und Fehlstellen.
Sicherheit & Verteidigung
In sicherheitskritischen Anwendungen, beispielsweise in der Verteidigungsindustrie oder bei hochbelasteten technischen Systemen, ist die Rissprüfung ein unverzichtbarer Bestandteil der Qualitätssicherung.
Hier dienen Prüfverfahren nicht nur der Fehlererkennung, sondern auch dem Nachweis von Bauteilsicherheit und Normkonformität. Eine lückenlose Dokumentation und nachvollziehbare Prüfergebnisse sind entscheidend für Zulassungen und Audits.

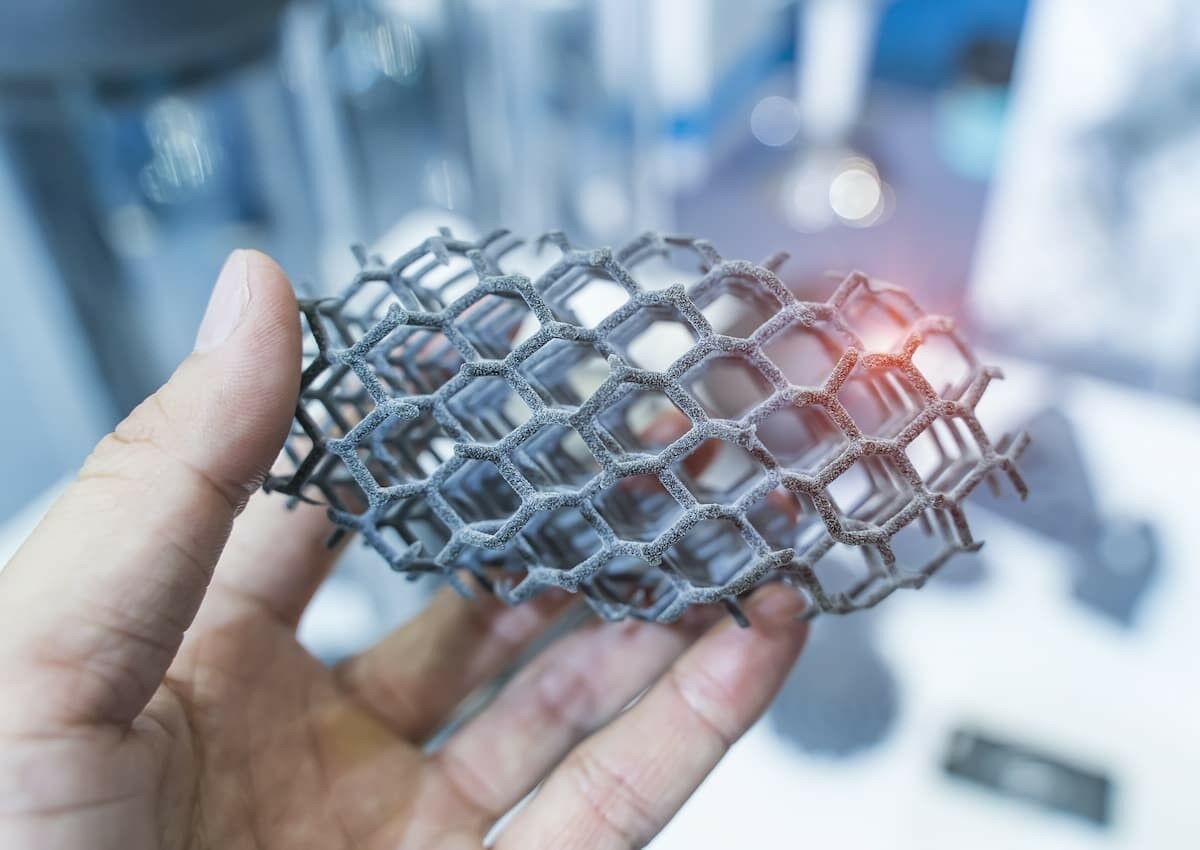

Additive Fertigung
In der additiven Fertigung ist die Rissprüfung von entscheidender Bedeutung, da die Schicht-für-Schicht-Bauweise anfällig für Risse und Porositäten sein kann.
Mithilfe der industriellen Computertomographie (CT) können komplexe Strukturen zerstörungsfrei auf innere Risse und Materialfehler untersucht werden. Diese Methode gewährleistet, dass auch bei 3D-gedruckten Bauteilen eine gleichbleibende Qualität und Haltbarkeit gewährleistet ist.

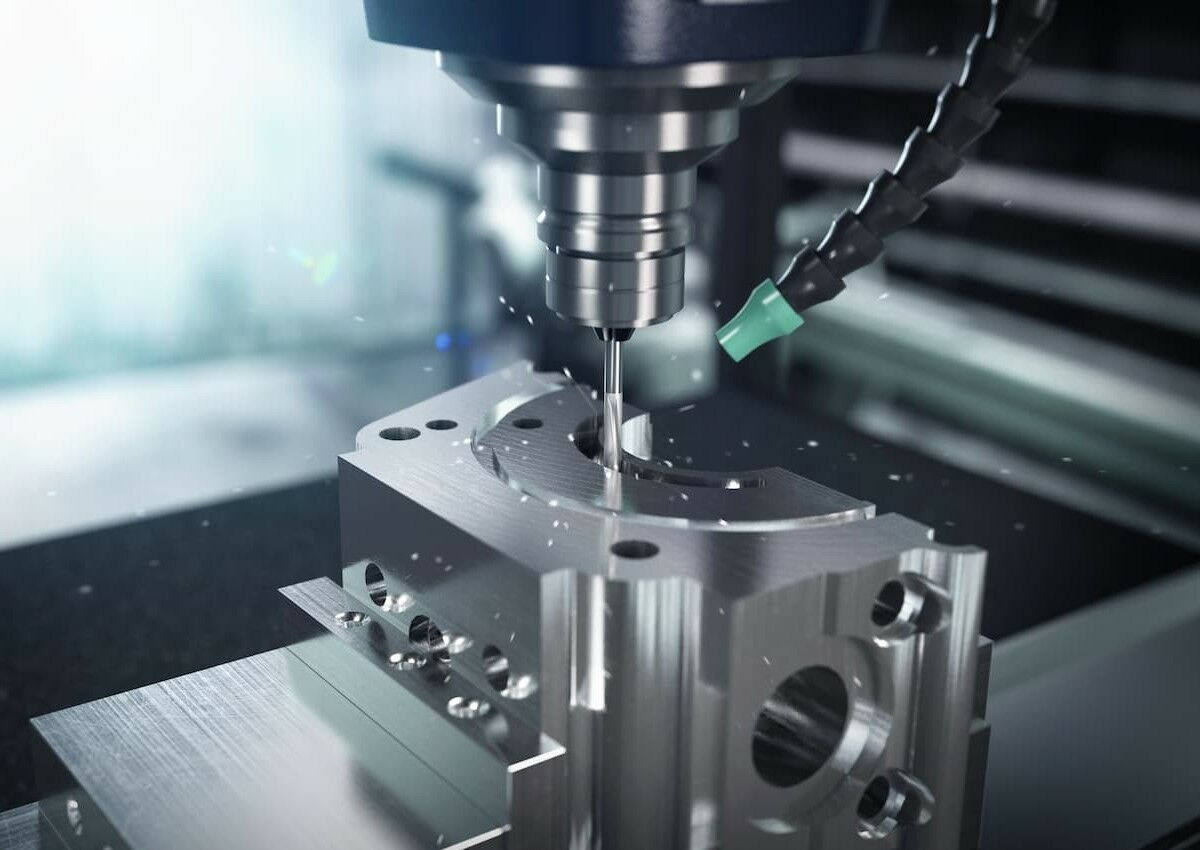

Maschinenbau
Im Maschinenbau ist die Rissprüfung ein unverzichtbares Instrument, um die Belastbarkeit und Langlebigkeit von Bauteilen wie Wellen, Zahnrädern oder Gehäusen zu überprüfen.
Besonders bei sicherheitsrelevanten Komponenten sorgt die Prüfung dafür, dass potenzielle Materialfehler frühzeitig erkannt und Ausfälle verhindert werden können.
Häufig gestellte Fragen zur Rissprüfung
Die folgenden FAQs beantworten häufige Fragen zu Prüfmethoden, Einsatzbereichen und typischen Anwendungen der Rissprüfung.
Die zerstörungsfreie Rissprüfung umfasst Prüfverfahren, mit denen Oberflächen- und Innenrisse erkannt werden können, ohne das Bauteil zu beschädigen.
Zu den wichtigsten Verfahren der Rissprüfung zählen die Magnetpulverprüfung (MT), Eindringprüfung (PT), Ultraschallprüfung (UT), Wirbelstromprüfung (ET) und industrielle Computertomographie (ICT).
Mit modernen Prüfverfahren lassen sich unter anderem Oberflächenrisse, Innenrisse, Mikrorisse, Spannungsrisse, Ermüdungsrisse und Materialtrennungen erkennen. Welche Defekte sichtbar gemacht werden können, hängt vom eingesetzten Verfahren ab.
Die Rissprüfung eignet sich für zahlreiche Werkstoffe und Materialien – darunter Metalle, Kunststoffe, Keramiken, Verbundwerkstoffe oder elektronische Baugruppen. Je nach Material kommen unterschiedliche Prüfverfahren zum Einsatz.
Die industrielle CT wird besonders bei komplexen Geometrien, schwer zugänglichen Innenstrukturen oder sehr kleinen Defekten eingesetzt. Sie eignet sich unter anderem für Elektronikbauteile, additive Fertigung, Kunststoffkomponenten und sicherheitskritische Baugruppen.
Die Rissprüfung hilft dabei, Materialfehler frühzeitig zu erkennen und Ausfälle zu vermeiden. Sie trägt entscheidend zur Sicherheit, Zuverlässigkeit und Lebensdauer von Bauteilen und Produkten bei.
Rissprüfung kurz zusammengefasst
Die Rissprüfung dient der Erkennung von Oberflächen- und Innenrissen in Materialien und Bauteilen. Je nach Anwendungsfall kommen zerstörungsfreie Verfahren wie Ultraschallprüfung, Magnetpulverprüfung oder Computertomographie (CT) sowie zerstörende Prüfmethoden zum Einsatz. Die Wahl des geeigneten Verfahrens hängt unter anderem vom Material, der Bauteilgeometrie und der Art des Defekts ab.
