Defektanalyse
In der Materialwissenschaft bezeichnet der Begriff Defektanalyse die systematische Untersuchung und Bewertung von Defekten in Materialien, Bauteilen oder Strukturen. Diese Analyse dient dazu, die Ursachen von Materialversagen zu identifizieren, um künftige Schäden zu vermeiden und die Qualität sowie die Zuverlässigkeit von Werkstoffen und Produkten zu verbessern.
Inhaltsverzeichnis
Kontaktieren Sie uns –
die passende Lösung ist oft näher als Sie denken.
Mit modernsten Analyseverfahren unterstützen wir Sie bei Qualitätsproblemen, Schadensfällen und Entwicklungsherausforderungen – präzise, fundiert und lösungsorientiert.
Was ist eine Defektanalyse?
Die Defektanalyse umfasst verschiedene Methoden zur Identifikation und Untersuchung von Materialfehlern sowie strukturellen Abweichungen in Bauteilen und Produkten. Ziel ist es, Unregelmäßigkeiten wie Risse, Porositäten, Lunker oder Einschlüsse zu erkennen, die die mechanischen Eigenschaften, die Funktionalität oder die Lebensdauer eines Produkts beeinträchtigen können. Durch eine detaillierte Analyse lassen sich Schwachstellen frühzeitig aufdecken, um Produktionsmängel zu vermeiden, Qualitätssicherungsprozesse zu optimieren und wirtschaftliche Verluste durch fehlerhafte Bauteile zu reduzieren.
Warum ist die Defektanalyse wichtig?
Neben der Erkennung akuter Materialfehler ermöglicht die Defektanalyse die Bewertung von Schädigungsmechanismen unter Langzeitbelastung. Durch gezielte Untersuchungen lassen sich Materialermüdung, Korrosion und andere Alterungsprozesse analysieren, die langfristig zu Funktionsausfällen führen können. Durch präventive Maßnahmen und optimierte Werkstoffauswahl kann die Zuverlässigkeit und Lebensdauer von Produkten nachhaltig gesteigert werden.
Welche Arten von Defekten gibt es und wie entstehen sie?
Defektarten
Defekte können sowohl an der Oberfläche als auch im Inneren eines Bauteils auftreten und sind oft mit dem bloßen Auge nicht zu erkennen. Zu den häufigsten Mängeln zählen Risse, Porositäten, Lunker, Einschlüsse, Korngrenzenfehler und Spannungsrisse.
Entstehung von Defekten
Schäden an und in Bauteilen können durch Herstellungsfehler, mechanische Belastung, Umwelteinflüsse oder Materialermüdung entstehen. Sie beeinträchtigen die Funktionalität und Lebensdauer eines Produkts und können große Schäden verursachen. Um diese Unregelmäßigkeiten zu identifizieren, kommen zerstörende und zerstörungsfreie Prüfverfahren (ZfP) zum Einsatz.
Defektanalyse
bei Quality Analysis
- Zerstörungsfreie Prüfverfahren (ZfP) wie Lichtmikroskopie und Rasterelektronenmikroskopie (REM) für hochauflösende Material- und Oberflächenanalysen
- 2D-Röntgeninspektion und 3D-Computertomographie zur detaillierten Abbildung innliegender Defekte
- Zerstörende Prüfverfahren wie Schliffuntersuchung und FIB-SEM-Analyse zur Untersuchung der Mikrostruktur
- Mechanische Prüfungen wie Härteprüfung sowie Zug-, Druck- und Biegeversuche zur Bestimmung mechanischer Eigenschaften
- Akkreditierte Prüfungen nach höchsten Standards: Unsere Labore sind nach DIN EN ISO/IEC 17025 zertifiziert
- Identifikation von Fehlerquellen und Materialschwächen zur gezielten Verbesserung Ihrer Fertigungsprozesse
Häufig gestellte Fragen zur Defektanalyse
Defekte lassen sich durch frühzeitige Prüfungen, geeignete Werkstoffe, stabile Fertigungsprozesse und regelmäßige Qualitätskontrollen reduzieren. Die Defektanalyse hilft dabei, Fehlerursachen zu erkennen und gezielte Maßnahmen abzuleiten, um wiederkehrende Schäden zu vermeiden.
Je nach Bauteil und Prüfverfahren können unter anderem Risse, Poren, Lunker, Einschlüsse, Delaminationen, Verbindungsfehler, Materialschwächen und Verarbeitungsfehler erkannt werden.
Zum Einsatz kommen zerstörungsfreie und zerstörende Verfahren wie 2D-Röntgen, 3D-Computertomographie, Licht- und Rasterelektronenmikroskopie, FIB-SEM, metallographische Schliffuntersuchungen sowie mechanische Prüfungen. Die Methoden werden passend zum Material und zur vermuteten Fehlerart ausgewählt.
Methoden der Defektanalyse im Überblick
Für eine präzise Defektanalyse kommen verschiedene hochmoderne Prüfverfahren zum Einsatz – von zerstörungsfreien Methoden bis hin zu hochauflösenden, bildgebenden Technologien. Jede dieser Methoden bietet spezifische Vorteile und wird je nach Material, Fehlerart und Analyseanforderung individuell kombiniert. Im Folgenden stellen wir die wichtigsten Methoden der Defektanalyse vor.

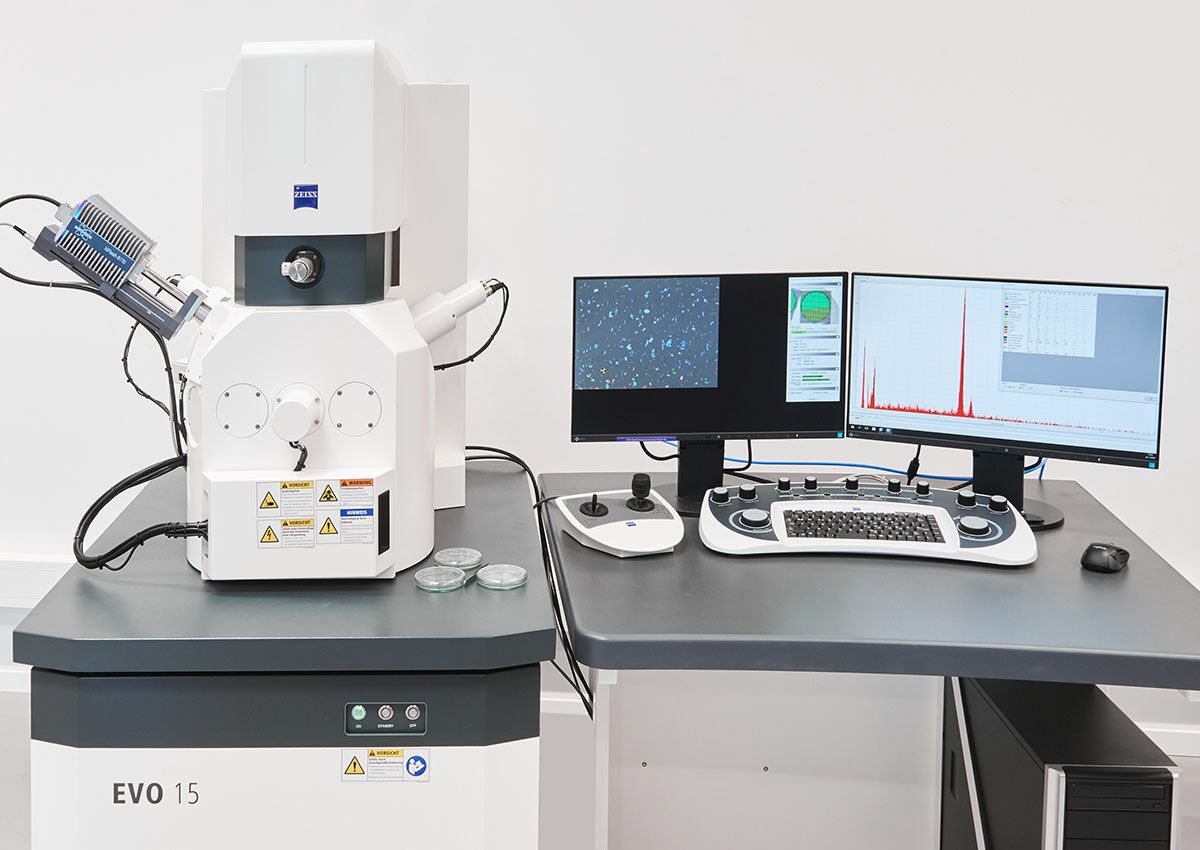

Licht- und Rasterelektronenmikroskopie zur Oberflächenanalyse
Die Lichtmikroskopie bietet eine schnelle und präzise Methode zur Untersuchung von Oberflächenstrukturen. Sie eignet sich besonders gut, um sichtbare Defekte wie Kratzer, Risse oder Verunreinigungen zu erkennen. Die Rasterelektronenmikroskopie (REM) ermöglicht hochauflösende Oberflächenanalysen und macht selbst kleinste mikrostrukturelle Defekte sichtbar. In Kombination mit EDX lässt sich zudem die chemische Zusammensetzung untersuchen, um Ursachen von Materialschäden zu identifizieren.

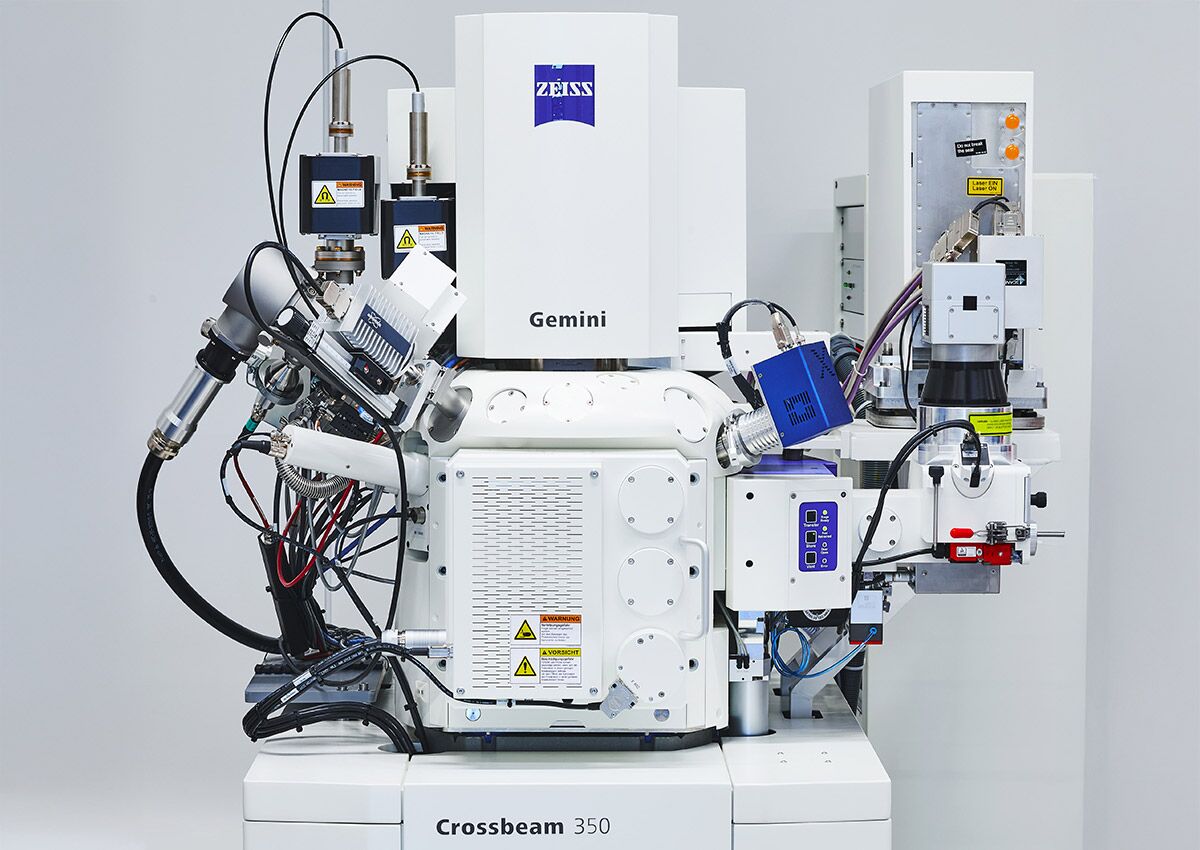

FIB-SEM-Mikroskopie zur Nanostrukturanalyse
Die FIB-SEM-Technologie kombiniert einen fokussierten Ionenstrahl mit einem Rasterelektronenmikroskop, um hochpräzise Querschnittsanalysen durchzuführen. Dieses Verfahren ist ideal für die Untersuchung von Mikrobauteilen und ermöglicht es, Strukturen im Nanobereich zu analysieren. FIB-SEM wird häufig verwendet, um kleinste Defekte in Halbleitern oder anderen komplexen Materialien sichtbar zu machen. Zudem können dreidimensionale Darstellungen erstellt werden, um ein tieferes Verständnis der Materialbeschaffenheit zu erhalten.

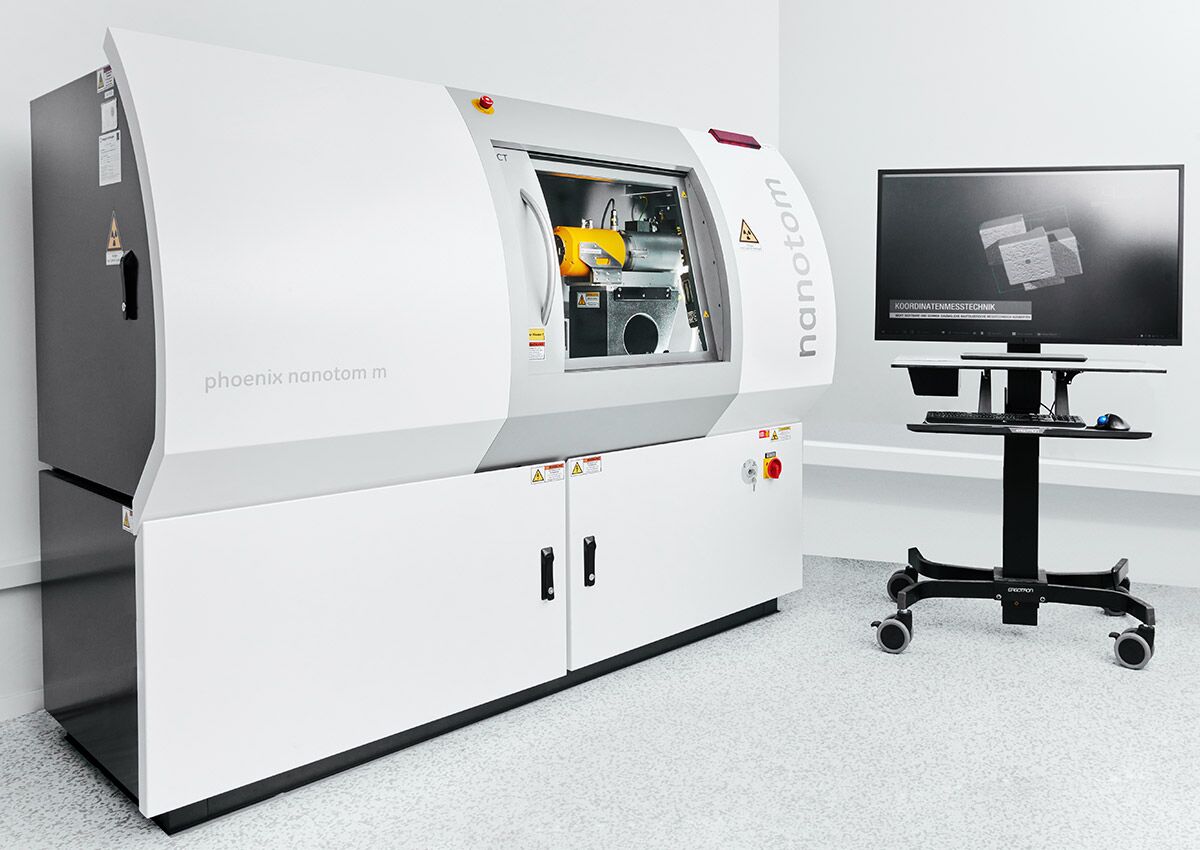

Tiefgehende Einblicke mittels Computertomographie
Die industrielle Computertomographie (ICT) ist ein zerstörungsfreies Prüfverfahren, das detaillierte 3D-Bilder eines Bauteils erstellt. Dadurch lassen sich innere Defekte wie Lunker, Porositäten oder Risse sichtbar machen, die mit bloßem Auge nicht zu erkennen wären. Besonders wertvoll ist die ICT für die Analyse komplexer Bauteile, etwa in der additiven Fertigung. Darüber hinaus ermöglicht sie eine Bewertung von Bauteilen nach Langzeitbelastung, wodurch sich die Lebensdauer und Zuverlässigkeit von Materialien unter extremen Bedingungen gezielt testen lassen.
Anwendungsbereiche der Defektanalyse
Die Defektanalyse wird in einer Vielzahl von Branchen eingesetzt. So können Materialfehler frühzeitig erkannt und die Qualität und Zuverlässigkeit von Produkten sichergestellt werden. Unterschiedliche Branchen haben spezifische Anforderungen an die Analyseverfahren, da Defekte je nach Material und Einsatzgebiet stark variieren können.
Medizintechnik
Sicherheit bei Implantaten und Geräten
In der Medizintechnik gewährleistet die Defektanalyse die Sicherheit und Zuverlässigkeit von Implantaten, medizinischen Geräten und anderen kritischen Bauteilen. Technologien wie die Computertomographie und die optische Inspektion (Mikroskopie) werden eingesetzt, um Defekte wie Risse, Porositäten oder Verarbeitungsfehler zu identifizieren. Dies ist entscheidend, um die Langlebigkeit und Funktionsfähigkeit von Medizinprodukten zu sichern.
Luft- und Raumfahrt
Prüfung sicherheitskritischer Bauteile
In der Luft- und Raumfahrt stellt die Defektanalyse sicher, dass sicherheitsrelevante Bauteile wie Triebwerke, Turbinen oder Strukturkomponenten den extremen Anforderungen standhalten. Mithilfe modernster Verfahren wie der Computertomographie und der Rasterelektronenmikroskopie (REM) lassen sich selbst kleinste Defekte wie Risse, Porositäten oder Einschlüsse erkennen, die die Lebensdauer und Zuverlässigkeit beeinträchtigen könnten.

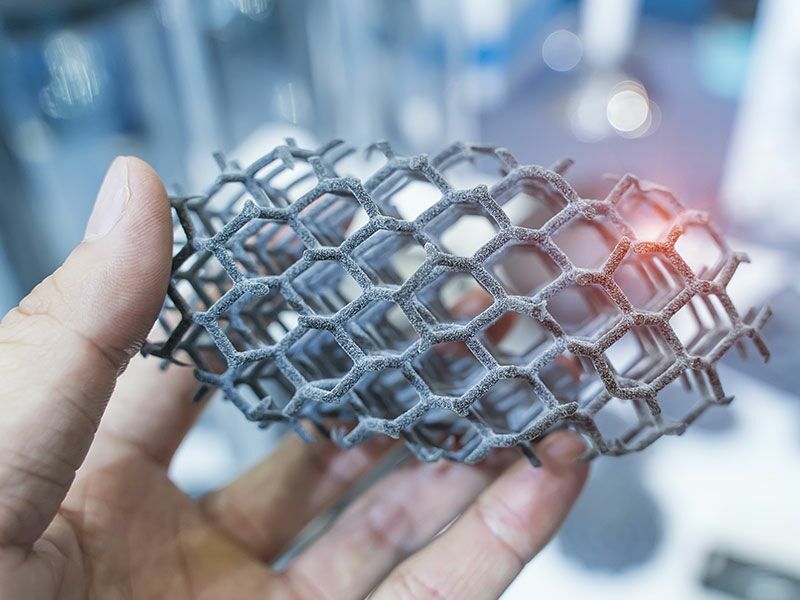

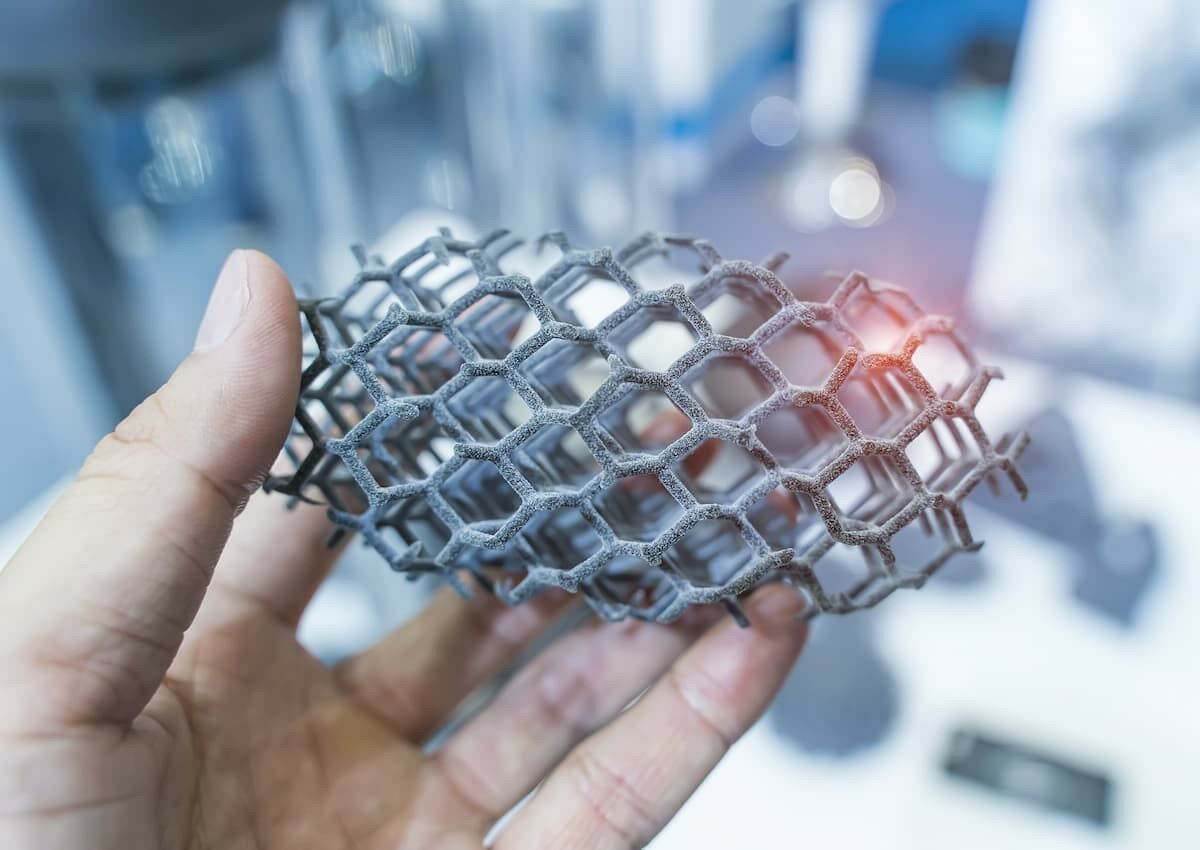

Additive Fertigung
Prüfung von 3D-gedruckten Strukturen
In der additiven Fertigung helfen Defektanalysen dabei, Bauteile auf Fehler wie Lunker, Poren, Einschlüsse und innere Risse zu überprüfen. Besonders die Computertomographie ist hier von unschätzbarem Wert, da sie eine vollständige dreidimensionale Sicht auf die komplexen Strukturen bietet. Diese Methode ermöglicht es, Fehler frühzeitig zu erkennen und die Qualität der gedruckten Teile sicherzustellen.
Automotive
Frühzeitige Erkennung von Materialfehlern
In der Automobilindustrie ist die Defektanalyse unerlässlich, um die Sicherheit und Langlebigkeit von Bauteilen zu gewährleisten. Besonders bei sicherheitskritischen Komponenten wie Bremsen, Motoren oder Fahrwerksbauteilen spielt die frühzeitige Erkennung von Materialfehlern eine zentrale Rolle.
Kunststoffindustrie
Präzise Kontrolle von Spritzgussbauteilen
In der Kunststoffindustrie ist die Defektanalyse unverzichtbar, um Einspritzfehler, Porositäten und Lunker in Bauteilen aufzudecken. Mit Hilfe der Computertomographie und der optischen Inspektion können Form- und Maßabweichungen frühzeitig erkannt werden. Diese Methoden tragen dazu bei, Fehler frühzeitig zu erkennen, die Fehleranfälligkeit in der Produktion zu minimieren und die Effizienz zu steigern.
Sicherheits- und Verteidigung
Defekte in hochzuverlässigen Komponenten erkennen
In der Sicherheits- und Verteidigungsindustrie dient die Defektanalyse zur Absicherung hochbelasteter und funktionskritischer Bauteile. Mithilfe von Computertomographie, Rasterelektronenmikroskopie (REM) und materialographischen Untersuchungen lassen sich Risse, Porositäten, Einschlüsse, Delaminationen sowie Fehler an Beschichtungen, Schweißnähten und elektronischen Baugruppen erkennen. So können Ausfallrisiken reduziert und belastbare Grundlagen für Freigaben und Schadensbewertungen geschaffen werden.

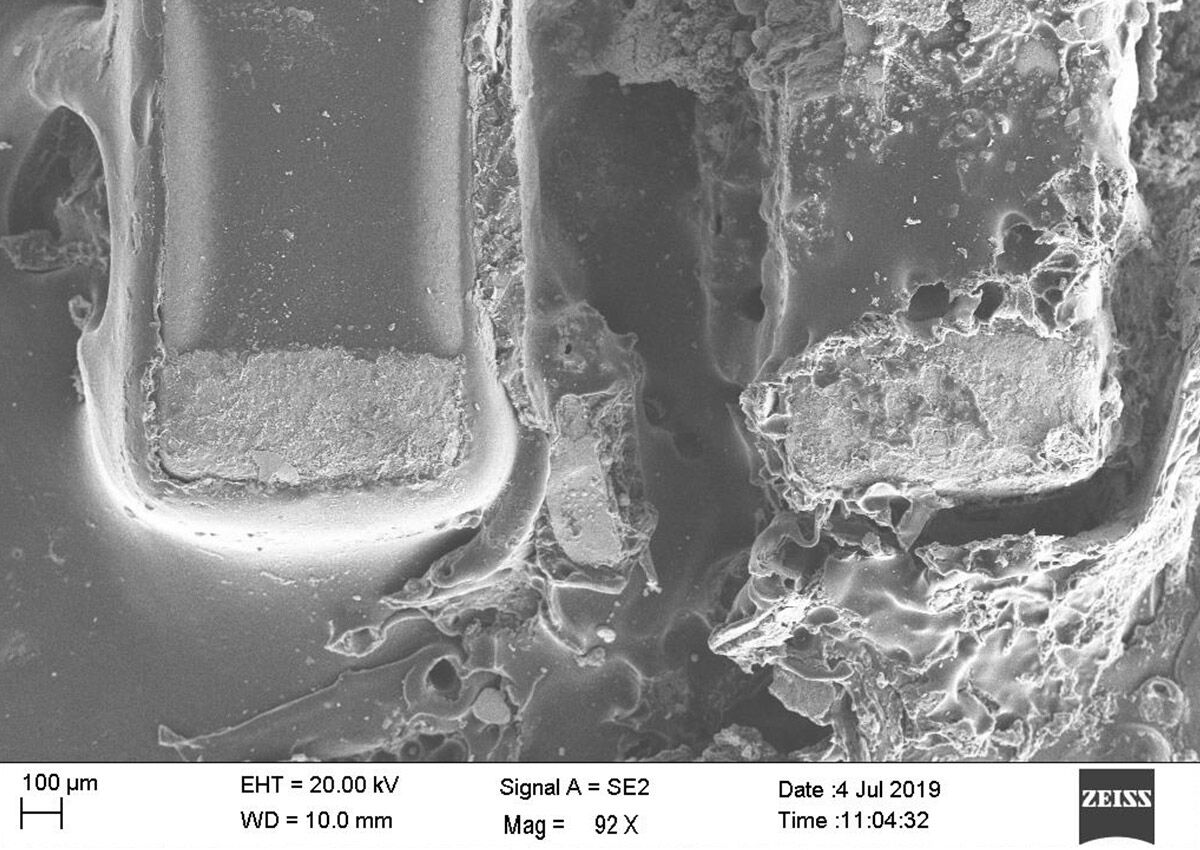

Elektronikfertigung
Defekte an Baugruppen und Lötstellen erkennen
In der Elektronikfertigung untersuchen wir Leiterplatten, Lötstellen und elektronische Baugruppen auf Risse, Voids, Delaminationen, Verbindungsfehler und weitere Schwachstellen. Dafür kombinieren wir unter anderem 2D-Röntgen, 3D-Computertomographie, Mikroskopie und metallographische Schliffanalysen.

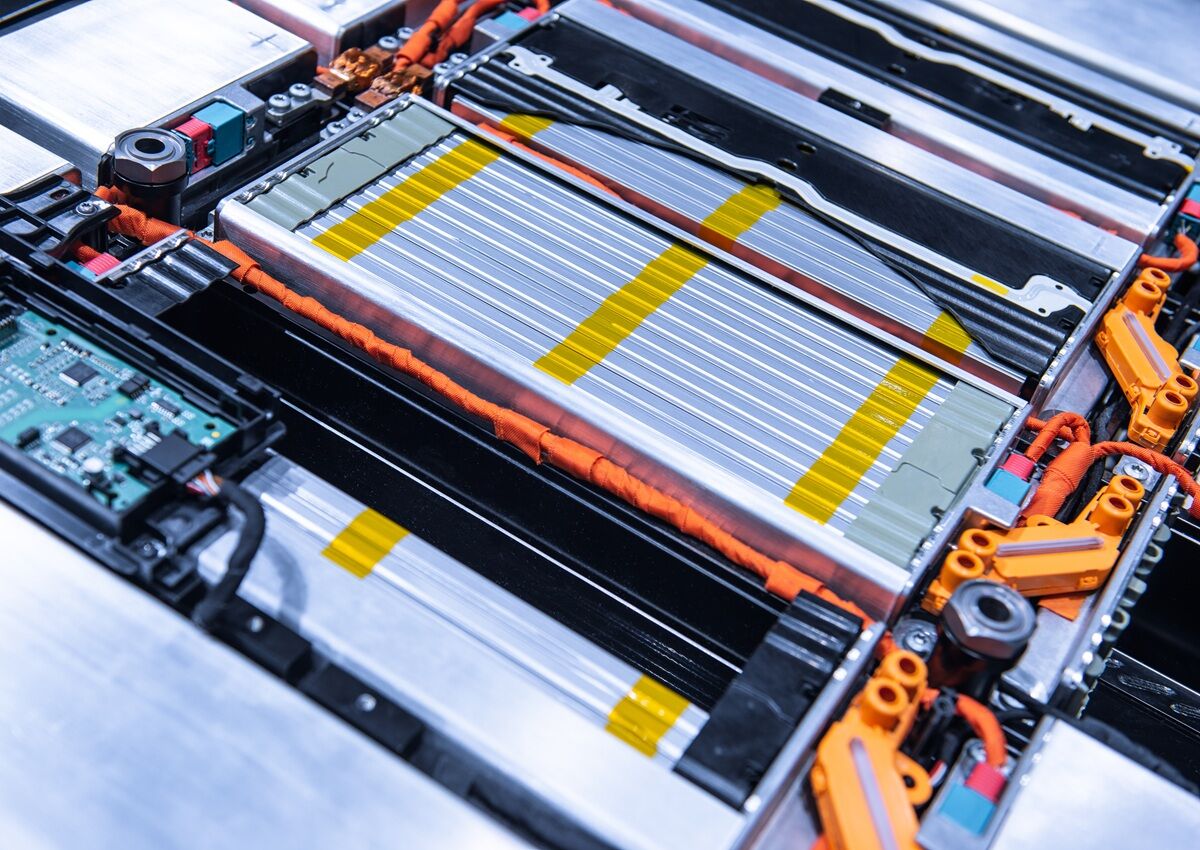

Batteriezellenanalytik
Produktionsfehler und Zellschäden untersuchen
Bei Batteriezellen analysieren wir innere Defekte, Materialschäden und produktionsbedingte Abweichungen. Computertomographie, Mikroskopie, Materialographie und chemische Analytik helfen dabei, Ursachen für Zellversagen, Kurzschlüsse oder Leistungseinbußen zu identifizieren.
Defektanalyse kurz zusammengefasst
Die Defektanalyse ermöglicht die frühzeitige Identifizierung von Materialfehlern wie Rissen, Porositäten, Einschlüssen oder Einspritzfehlern in Bauteilen. Durch zerstörende und zerstörungsfreie sowie hochauflösende Prüfmethoden wie Computertomographie und Rasterelektronenmikroskopie können Defekte präzise identifiziert und bewertet werden. Diese Analysen tragen dazu bei, die Zuverlässigkeit von Produkten zu erhöhen und kostspielige Ausfälle von Bauteilen und ganzen Komponenten zu verhindern.
