Lichtmikroskopie
Die Lichtmikroskopie ist ein zentrales Instrument in der Materialographie und die älteste und grundlegendste Mikroskopietechnik. Sie verwendet sichtbares Licht und optische Linsen, um ein vergrößertes Bild des Untersuchungsobjekts zu erzeugen.
Inhaltsverzeichnis
- Was ist ein Lichtmikroskop?
- Lichtmikroskopie bei Quality Analysis
- Der Aufbau eines klassischen Lichtmikroskops
- Verschiedene Arten der Lichtmikroskopie
- Ebenso ideal für mikroskopische Strukturen: Elektronenmikroskopie
- Moderne lichtmikroskopische Verfahren
- Anwendungsbereiche der Lichtmikroskopie
- Lichtmikroskopie kurz zusammengefasst
Was ist ein Lichtmikroskop?
Ein Lichtmikroskop, auch optisches Mikroskop genannt, ist ein Instrument, das Licht und Linsen verwendet, um kleine Strukturen und Objekte vergrößert darzustellen. Es besteht typischerweise aus einer Lichtquelle, aus Kondensorlinsen zur Fokussierung des Lichts, aus Objektivlinsen zur ersten Vergrößerung und aus Okularlinsen, durch die der Betrachter das vergrößerte Bild sieht.
Was kann man mit einem Lichtmikroskop untersuchen?
Lichtmikroskope werden häufig in wissenschaftlichen und industriellen Bereichen eingesetzt. Im Wissenschaftsbereich werden sie etwa genutzt, um biologische Proben, Zellen, Gewebe, Mineralien und andere Materialien zu untersuchen.
Im industriellen Bereich und speziell in der Materialuntersuchung helfen Lichtmikroskopie bei der Untersuchung von Strukturen auf der Oberfläche, von Partikeln in Pulvern, Fehlern im Material sowie bei der allgemeinen Anordnung der Materialbestandteile und bei Gefügeuntersuchungen.

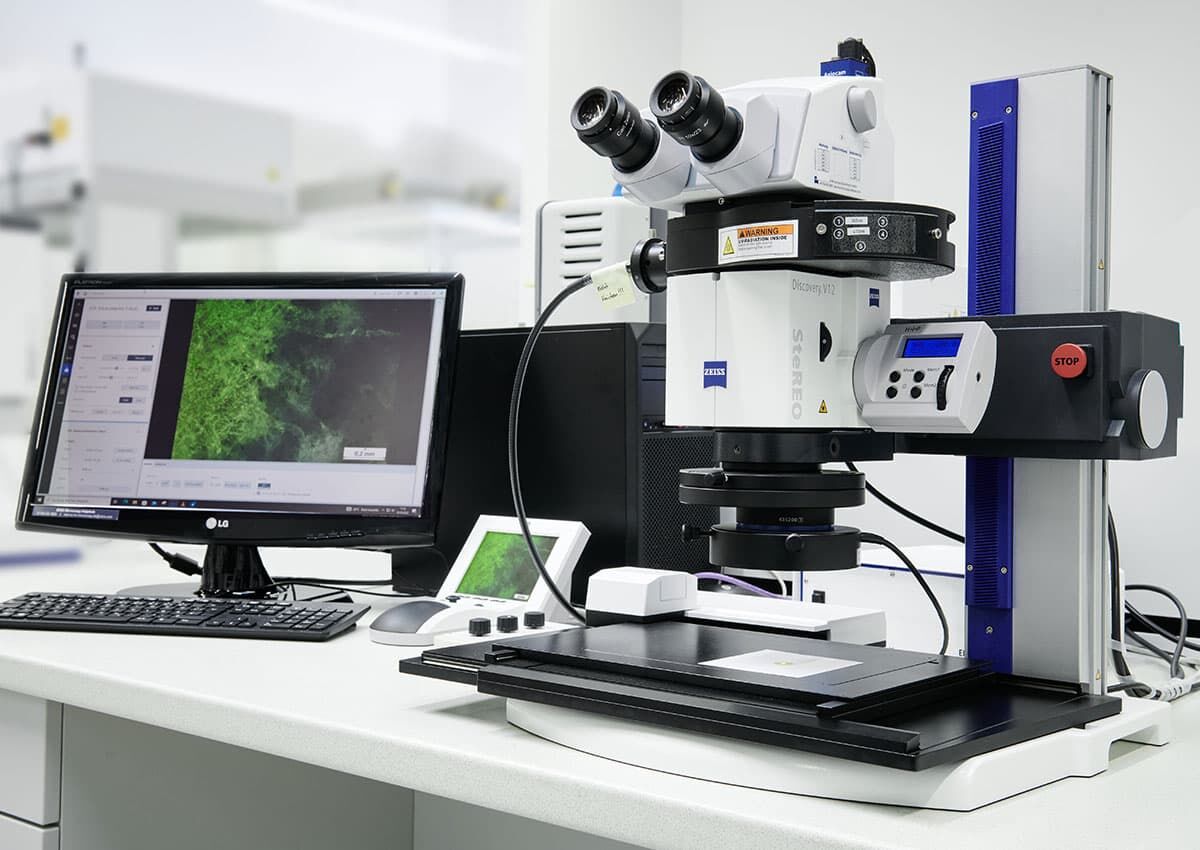

Lichtmikroskopie
bei Quality Analysis
Detaillierte Analyse von Werkstoffen und Bauteileigenschaften
Um feinste Strukturen, Defekte oder Verunreinigungen sichtbar zu machen, kommt in unserem Prüflabor modernste Lichtmikroskopie zum Einsatz. Dadurch können wir Materialproben auf mikroskopischer Ebene untersuchen und die Qualität sowie Integrität der untersuchten Materialien präzise bewerten. Wir führen nicht nur eine gründliche Fehleranalyse durch, sondern gewährleisten auch eine umfassende Qualitätssicherung und innovative Lösungen für unsere Kunden in verschiedenen Branchen.
- Untersuchung von verschiedensten Werkstoffen und Strukturen auf Oberflächen sowie von Pulvern und Materialfehlern
- Untersuchung der Mikrostruktur von Metallen, um Informationen über Korngrößen, Phasen und mögliche Verunreinigungen zu erhalten
- Analyse von Polymerstrukturen und Identifizierung von Defekten wie Rissen oder Einschlüssen
- Große Bandbreite an Licht- und Elektronenmikroskopen zur Identifizierung kleinster Schadstellen
- Partikelanalyse und Gefügeuntersuchung mittels Licht-, Laser-Scanning- und Elektronenmikroskopie sowie RAMAN- und FTIR-Spektroskopie

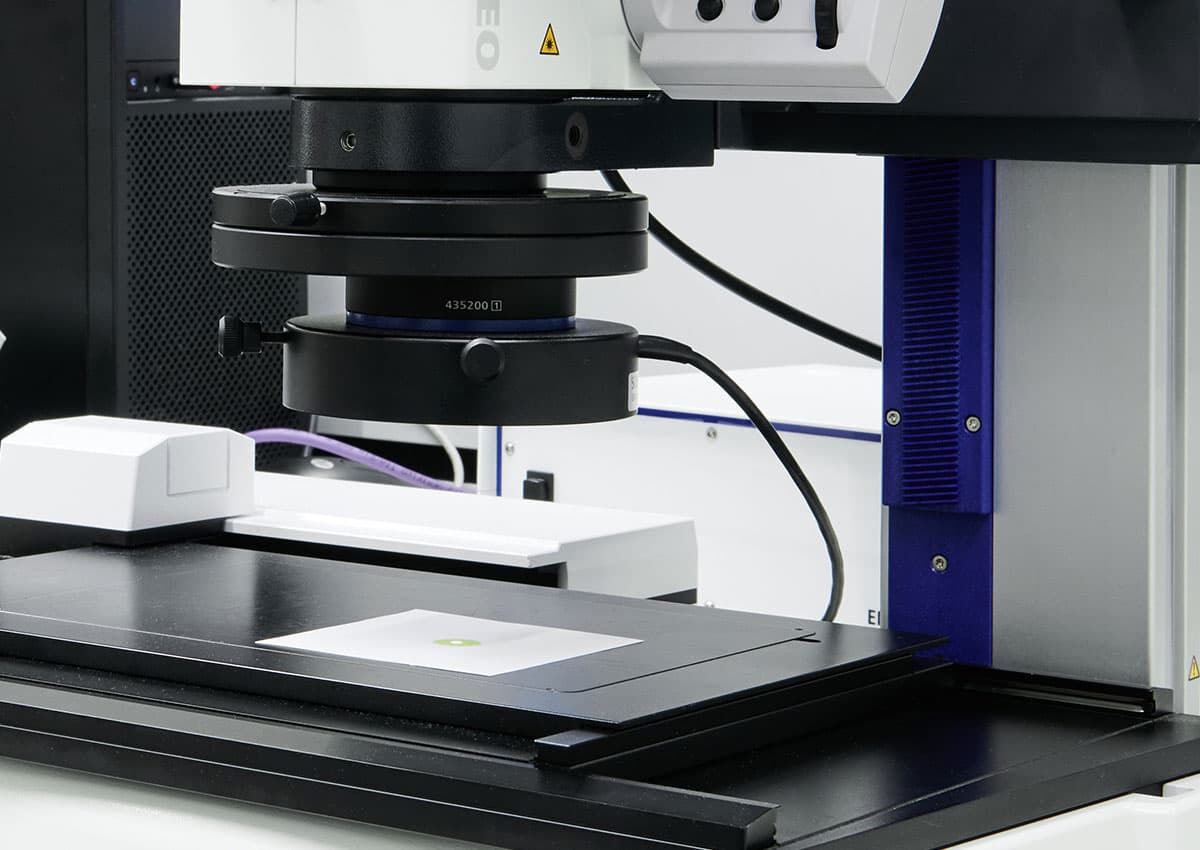

Der Aufbau eines klassischen Lichtmikroskops
Ein Lichtmikroskop besteht aus mehreren wichtigen Komponenten, die zusammenarbeiten, um kleine Strukturen zu vergrößern und detaillierte Bilder zu erzeugen. Am oberen Teil des Mikroskops befindet sich das Okular, also die Linse, durch die der Betrachter das vergrößerte Bild sieht. Der Tubus, der das Okular mit den Objektiven verbindet, bestimmt die Vergrößerung des Bildes, wobei ein längerer Tubus eine größere Vergrößerung ermöglicht. Die Objektive, die sich am unteren Ende des Tubus befinden, sind die primären Vergrößerungslinsen. Mehrere Objektive sind an einem Objektrevolver befestigt, der es ermöglicht, schnell zwischen unterschiedlichen Vergrößerungen zu wechseln.
Die Untersuchung eines Objekts mittels Lichtmikroskop
Das Untersuchungsobjekt wird auf einem Objektträger, einer kleinen Glasplatte, platziert und auf dem Objekttisch des Mikroskops fixiert, um Bewegungen während der Beobachtung zu verhindern. Unter dem Objekttisch befindet sich der Kondensor, der das Licht bündelt und auf die Probe fokussiert, um die Beleuchtung und damit die Bildqualität zu verbessern. Die Lichtquelle, die sich oft an der Basis des Mikroskops befindet, beleuchtet die Probe von unten. Sie sorgt für eine gleichmäßige und ausreichende Beleuchtung, die entscheidend für die Klarheit und Detailgenauigkeit des Bildes ist.
Verschiedene Arten der Lichtmikroskopie
In der Lichtmikroskopie wird nach der Art der Beleuchtung unterschieden. Bei der Durchlichtmikroskopie wird das Licht wird von unten durch das transparente Präparat geleitet und so innere Strukturen sichtbar gemacht. Bei der Auflichtmikroskopie hingegen strahlt das Licht von oben auf das undurchsichtige Präparat und das reflektierte Licht wird beobachtet. Die Hellfeldmikroskopie verwendet ein gleichmäßiges, helles Lichtfeld, wobei das Präparat dunkel auf hellem Hintergrund erscheint. Bei der Dunkelfeldmikroskopie wird das Präparat durch seitlich einfallendes Licht beleuchtet, sodass es hell auf dunklem Hintergrund erscheint. Alle Arten der Lichtmikroskopie erzeugen deutlich vergrößerte Bilder, wodurch feine Details sichtbar werden, die mit bloßem Auge nicht erkennbar wären.
Durchlicht- und Auflichtmikroskope
Es gibt verschiedene Beleuchtungsmethoden in der Lichtmikroskopie, die je nach Art der Probe und den gewünschten Details gewählt werden.
Bei Durchlichtmikroskopen wird das Licht von unten durch das Präparat hindurch geleitet. Diese Methode eignet sich besonders gut für dünne und durchsichtige Proben, wie biologische Schnitte. Das Licht passiert das Präparat und erzeugt Kontraste basierend auf den unterschiedlichen Dichten und Strukturen innerhalb der Probe.
Im Gegensatz dazu wird bei Auflichtmikroskopen das Licht von oben auf das Präparat gerichtet. Diese Technik wird häufig für undurchsichtige oder reflektierende Proben verwendet, z.B. Metalloberflächen oder dickere Gewebestücke. Das reflektierte Licht wird dann vom Objektiv aufgefangen und ermöglicht die Betrachtung der Oberfläche der Probe.
Hellfeld- und Dunkelfeldmikroskopie
Ein weiterer wichtiger Unterschied in der Lichtmikroskopie betrifft die Beleuchtungstechniken, die verwendet werden, um das Bild zu erzeugen.
Die Hellfeldmikroskopie ist die gebräuchlichste Form der Lichtmikroskopie. Hierbei wird das Licht direkt durch das Präparat geleitet und ermöglicht ein klares, kontrastreiches Bild. Helle Bereiche im Bild entsprechen Stellen, an denen das Licht ungehindert durch das Präparat gelangt, während dunklere Bereiche Strukturen und Dichteunterschiede anzeigen.
Die Dunkelfeldmikroskopie hingegen verwendet eine spezielle Beleuchtungstechnik, bei der das Licht seitlich in das Präparat eingestrahlt wird. Dadurch wird nur das von den Strukturen im Präparat gestreute Licht in das Objektiv geleitet. Das Ergebnis ist ein helles Bild der Strukturen auf einem dunklen Hintergrund. Dies ist besonders nützlich, um feine Details und Kontraste zu verstärken, die in der Hellfeldmikroskopie möglicherweise nicht sichtbar wären.
Vorteile und Nachteile der Lichtmikroskopie
Lichtmikroskope sind aufgrund ihrer Vielseitigkeit und einfachen Handhabung weit verbreitet. Das liegt unter anderem daran, dass sie eine kostengünstige Möglichkeit bieten, Proben zu vergrößern und detailliert zu betrachten. Lichtmikroskope ermöglichen die Beobachtung lebender Proben, ohne sie negativ zu beeinflussen. Außerdem können durch den Einsatz verschiedener Lichtfarben mehrere Strukturen gleichzeitig dargestellt werden. Damit sind sie ideal für eine Vielzahl von Anwendungen in Biologie, Medizin und Materialwissenschaft.
Der Nachteil der Lichtmikroskopie ist ihre Auflösung. Mit einem Elektronenmikroskop kann eine wesentlich höhere Auflösung erzielt werden: Während bei einem LM nur bis zu ca. 1 µm erreicht werden, kann ein Elektronenmikroskop bis zu 1 nm Vergrößerung erreichen.
Ebenso ideal für mikroskopische Strukturen:

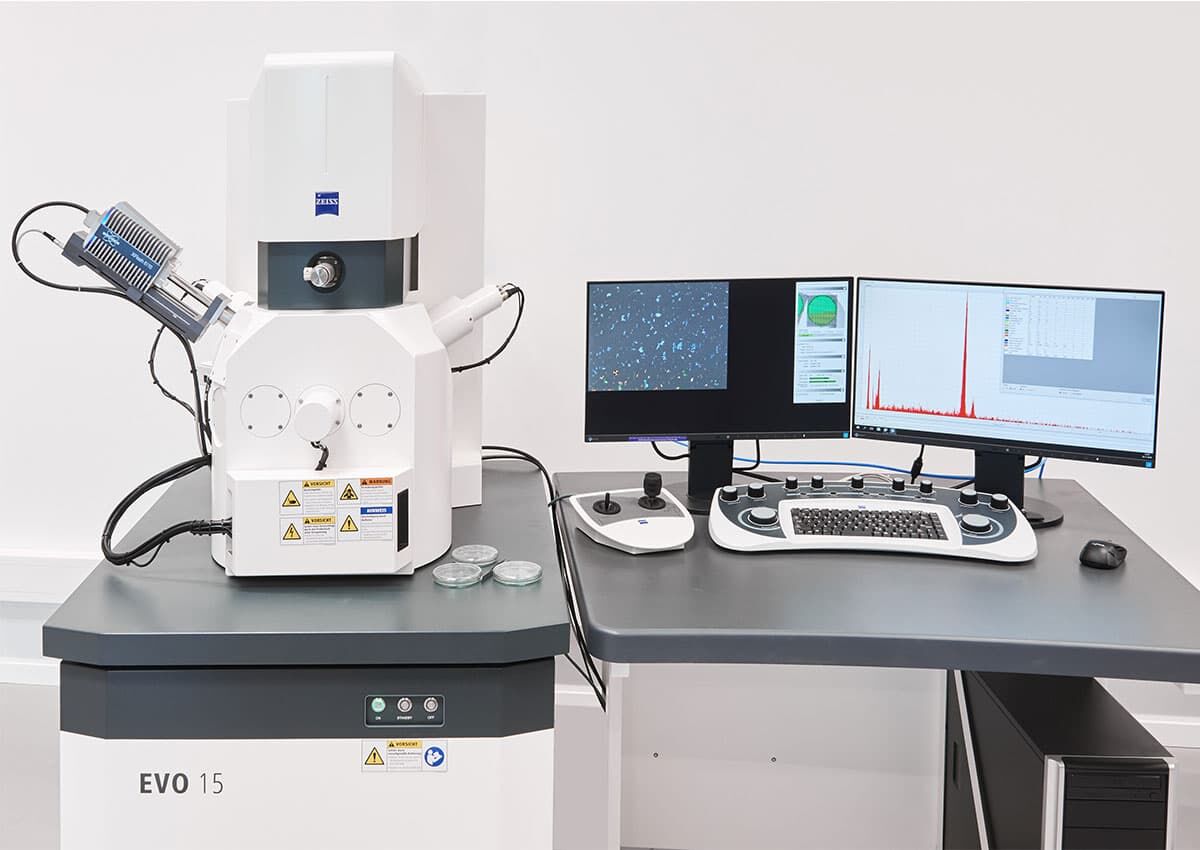

Elektronenmikroskopie
Neben Lichtmikroskopen kommen bei der Untersuchung sehr kleiner Strukturen auch Elektronenmikroskope zum Einsatz, da sie eine höhere Auflösung bieten.
Elektronenmikroskope sind hochauflösende Mikroskope, die Elektronenstrahlen anstelle von Licht verwenden, um Objekte mit außergewöhnlicher Vergrößerung und Detailgenauigkeit zu betrachten. Sie sind besonders nützlich für die Untersuchung von nano- und mikroskopischen Strukturen auf atomarer oder molekularer Ebene. Ein wichtiger Typ ist das Rasterelektronenmikroskop (REM), das detaillierte 3D-Bilder der Oberflächenstruktur von Proben erzeugt, indem es Elektronenstrahlen über die Probe scannt. Dadurch bietet die REM eine hohe Tiefenschärfe und Auflösung, die es ermöglicht, feinste Oberflächenmerkmale und topographische Details zu erkennen.
Wie unterscheidet sich die Lichtmikroskopie von der Elektronenmikroskopie?
Lichtmikroskopie und Elektronenmikroskopie unterscheiden sich grundlegend in ihrer Funktionsweise und ihren Anwendungen. Dadurch, dass in der Lichtmikroskopie sichtbares Licht und optische Linsen zur Vergrößerung von Proben eingesetzt werden, sind sie ideal, um die Mikrostruktur von Werkstoffen zu analysieren, einschließlich der Kornstruktur in Metallen, der Phasenverteilung in Legierungen und der Identifikation von Materialdefekten wie Rissen oder Einschlüssen.
Die Elektronenmikroskopie ist hingegen deutlich aufwendiger und komplexer. Das liegt daran, dass spezielle Probenvorbereitungen getroffen und Schutzbedingungen wie das erforderliche Vakuum erfüllt sein müssen. Dadurch bieten sie jedoch auch eine extrem hohe Detailgenauigkeit, wie sie insbesondere bei der Untersuchung von Materialien, Nanostrukturen und biologischen Proben auf molekularer Ebene wichtig ist.

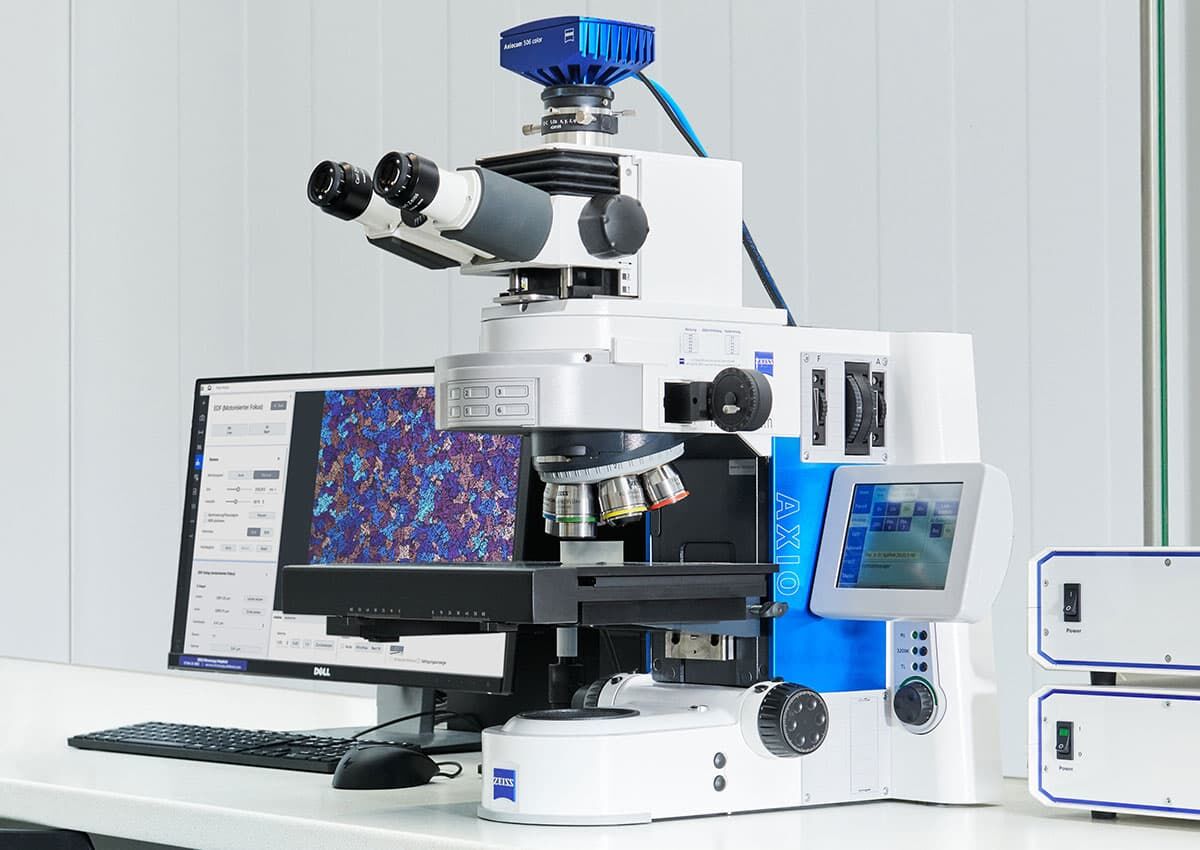

Moderne lichtmikroskopische Verfahren
Die Lichtmikroskopie hat sich in den letzten Jahrzehnten erheblich weiterentwickelt und ist zu einem unverzichtbaren Werkzeug in den Materialwissenschaften geworden. Moderne Techniken wie die Laser-Scanning-Mikroskopie haben es ermöglicht, Proben mit einem fein fokussierten Laserstrahl abzutasten und hochauflösende, dreidimensionale Bilder zu erzeugen. Dadurch ist es möglich, detaillierte Strukturen und Oberflächenmerkmale von Materialien sichtbar zu machen, die mit herkömmlichen Lichtmikroskopen nicht erkennbar wären.
Die verschiedenen Arten der Lichtmikroskopie
Ein weiterer Fortschritt ist die Fluoreszenzmikroskopie, die in den Materialwissenschaften verwendet wird, um spezifische Moleküle oder Partikel innerhalb eines Materials zu markieren und sichtbar zu machen. Zudem haben Techniken wie die Phasenkontrastmikroskopie und die Differenz-Interferenz-Kontrast-Mikroskopie (DIC) die Möglichkeiten erweitert, transparente und kontrastarme Proben detailliert zu untersuchen.
Die konsequente Weiterentwicklung der Techniken und ihre Kombination mit weiteren Analysemethoden ermöglichen es heute, mikroskopische Details und Defekte zu identifizieren und ihre Ursache zu analysieren, die früher nicht darstellbar gewesen wären. Das ist unter anderem entscheidend für die Entwicklung und Verbesserung von Werkstoffen.
Anwendungsbereiche der Lichtmikroskopie
Die Lichtmikroskopie ist ein unverzichtbares Werkzeug zur Analyse der Mikrostruktur von Werkstoffen, einschließlich Kornstruktur in Metallen, Phasenverteilung in Legierungen und Identifikation von Materialdefekten wie Rissen oder Einschlüssen. Diese detaillierten Analysen sind entscheidend für die Materialcharakterisierung, Qualitätskontrolle und Produktentwicklung in verschiedenen Industriezweigen wie der Automobilbranche, Medizintechnik oder der additiven Fertigung.

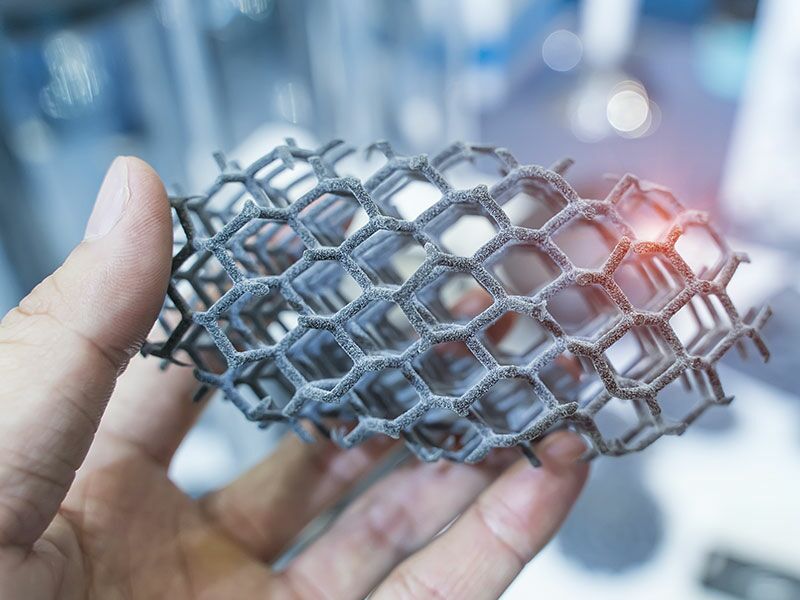

Additive Fertigung
Bei der Herstellung von Bauteilen durch additive Verfahren können falsche Prozessparameter oder schlechte Pulverqualität zum Ablösen von Beschichtungen in Werkstoffverbunden führen. Die Lichtmikroskopie stellt diese Delaminationen hochauflösend dar und ermöglicht eine präzise Vermessung. Durch die Analyse der Mikrostruktur lassen sich Fehler im Herstellungsprozess erkennen und vermeiden.
Automotive
In der Automobilindustrie wird die Lichtmikroskopie unter anderem zur Analyse partikulärer Verunreinigungen eingesetzt. Insbesondere bei Elektronikkomponenten ermöglicht sie, in Kombination mit Rasterelektronenmikroskopie, RAMAN- und FTIR-Spektroskopie, Größe, Material und Schädigungsverhalten der Partikel genau zu bestimmen. Die präzisen Analyse-Ergebnisse tragen zur Verbesserung der Qualität und Zuverlässigkeit von Automobilkomponenten bei.
Medizintechnik
In der Medizintechnik spielt die Lichtmikroskopie eine entscheidende Rolle bei der Qualitätskontrolle und Forschung. Sie ermöglicht die detaillierte Untersuchung von medizinischen Implantaten, mikrochirurgischen Instrumenten und biokompatiblen Materialien. Durch die Analyse der Mikrostruktur und Oberflächenbeschaffenheit können Herstellungsfehler erkannt und die Biokompatibilität sichergestellt werden.
Lichtmikroskopie kurz zusammengefasst
Die Lichtmikroskopie ist ein zentrales Werkzeug in den Materialwissenschaften. Sie verwendet sichtbares Licht und Linsen, um die Mikrostruktur von Werkstoffen zu analysieren. Damit ermöglicht Sie die Untersuchung von Kornstrukturen, Phasenverteilungen und Materialdefekten wie Risse oder Einschlüsse. Moderne Techniken wie die Laser-Scanning-Mikroskopie bieten hochauflösende, dreidimensionale Bilder, die für die Qualitätskontrolle und Weiterentwicklung von Materialien unverzichtbar sind.
