Ionenchromatographie
Die Ionenchromatographie (IC) oder Ionenaustauschchromatographie ist ein hochpräzises analytisches Trennverfahren, das Ionen anhand ihrer Ladung trennt und so deren Nachweis und Quantifizierung in Flüssigkeiten ermöglicht. Als Schlüsselmethode der Analytischen Chemie dient sie der zuverlässigen Bestimmung geladener Verbindungen in Proben.
Inhaltsverzeichnis
- Wie funktioniert die Ionenchromatographie?
- Das kann Quality Analysis für Sie tun
- Untersuchung nach etablierten Standards und kundenspezifischen Normen
- Die IC-Anlage: Aufbau und Ablauf
- Praktische Anwendung
- Häufig gestellte Fragen
- Zusammenfassung
Wie funktioniert die Ionenchromatographie?
Die Ionenchromatographie basiert, wie alle chromatographischen Trennverfahren, auf dem Prinzip des Ionenaustauschs. Eine Probe, die gelöste Ionen enthält, wird in eine Trennsäule injiziert, die mit einer stationären Phase – einem sogenannten Ionenaustauscher – gefüllt ist. Während die mobile Phase (Eluent) die Probe durch die Säule transportiert, konkurrieren die Ionen der Probe mit den Ionen des Eluenten um die Bindungsstellen am Ionenaustauscher. Die Trennung der Ionen erfolgt aufgrund ihrer unterschiedlichen Affinität zur stationären Phase: Ionen mit geringerer Bindungsstärke eluieren schneller aus der Säule als solche mit stärkerer Bindung. Am Ende der Säule werden die getrennten Ionen von einem Detektor (typischerweise einem Leitfähigkeitsdetektor) erfasst. In der Regel wird ein Suppressor vorgeschaltet, um die Leitfähigkeit des Eluenten zu reduzieren und dadurch die Empfindlichkeit der Detektion zu erhöhen.
Die entscheidende Rolle des Eluenten in der Ionenchromatographie
Der Eluent ist die mobile Phase in der Ionenchromatographie. Er dient als Transportmedium, das die zu trennenden Ionen durch die Trennsäule führt. Gleichzeitig beeinflusst er maßgeblich die Wechselwirkungen zwischen den Analyten und der stationären Phase und damit die Trennung. Die unterschiedlichen Wanderungsgeschwindigkeiten der Ionen entstehen durch ihre variierende Affinität zur stationären Phase und zum Eluenten, wodurch eine effektive Trennung ermöglicht wird. Die Wahl eines geeigneten Eluenten sowie einer passenden Trennsäule ist daher entscheidend, da beide optimal aufeinander abgestimmt sein müssen, um eine hohe Trennleistung zu erzielen. Das Zusammenspiel zwischen Analyten, stationärer Phase und Eluent stellt ein empfindliches Gleichgewicht dar: Veränderungen eines dieser Parameter können die Trennbedingungen und damit die Gesamtleistung der Methode maßgeblich beeinflussen.
Ionenchromatographie
das kann Quality Analysis für Sie tun
- Qualitative und quantitative Bewertung von ionischen Kontaminationen auf Leiterplatten und elektronischen Baugruppen (IPC-TM-650 2.3.28)
- Nachweis von anorganischen Ionen
- Routinekontrolle von Prozesswasser, Reinigungsbädern, galvanischen Beschichtungsbädern, wassergemischten Kühlschmierstoffen (KSS)
- Analytik in der Batterieforschung/-recycling
Untersuchung nach etablierten Standards und kundenspezifischen Normen
Die Analyse Ihrer Probe erfolgt auf Basis etablierter Normen, wie beispielsweise der IPC-TM-650, sowie nach Ihren individuellen kundenspezifischen Prüfanforderungen. Gemeinsam mit Ihnen definieren unsere Experten im Dialog das optimal geeignete Analyseverfahren, um Ihre Fragestellung zuverlässig und effizient zu beantworten. Alle Ergebnisse werden in einem detaillierten und nachvollziehbaren Prüfbericht dokumentiert, der Ihnen klare, praxisrelevante Aussagen liefert. Auf Wunsch führen wir die Analyse Ihrer Probe auch kurzfristig und mit hoher Priorität durch.

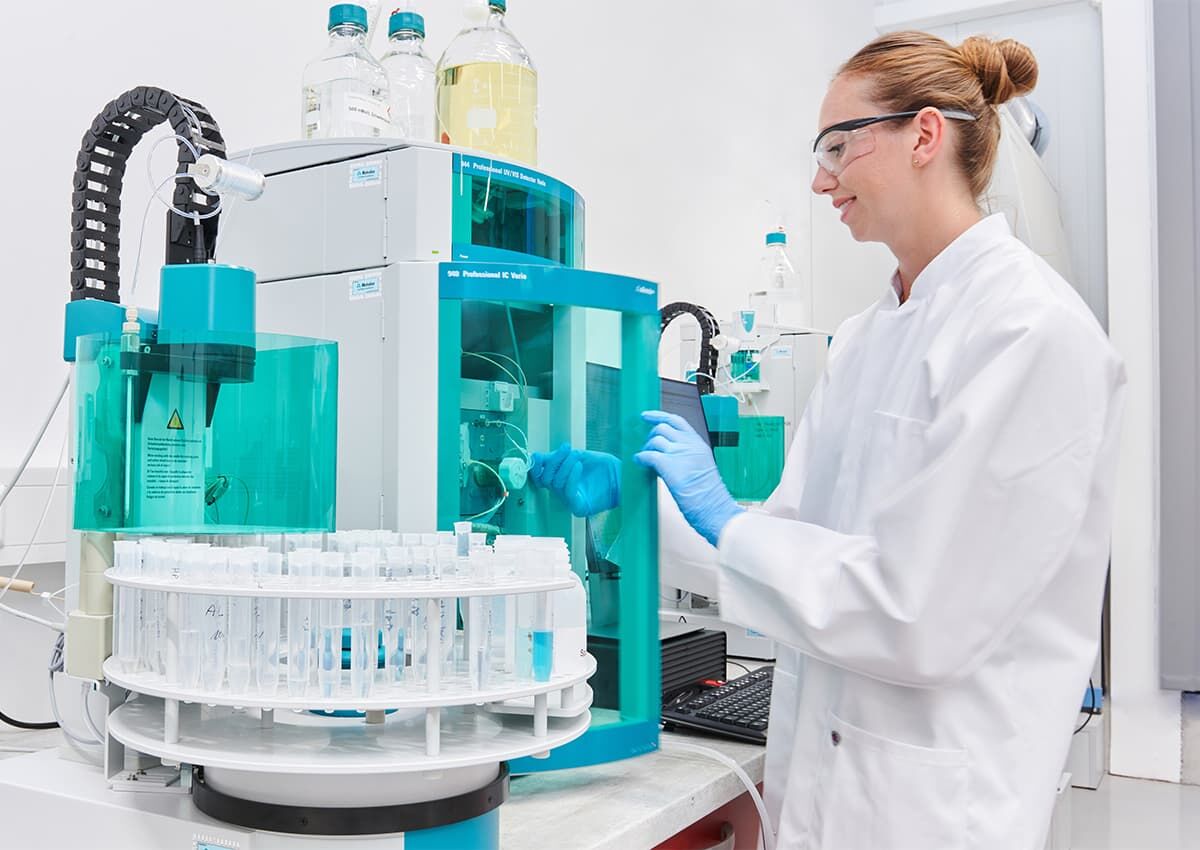

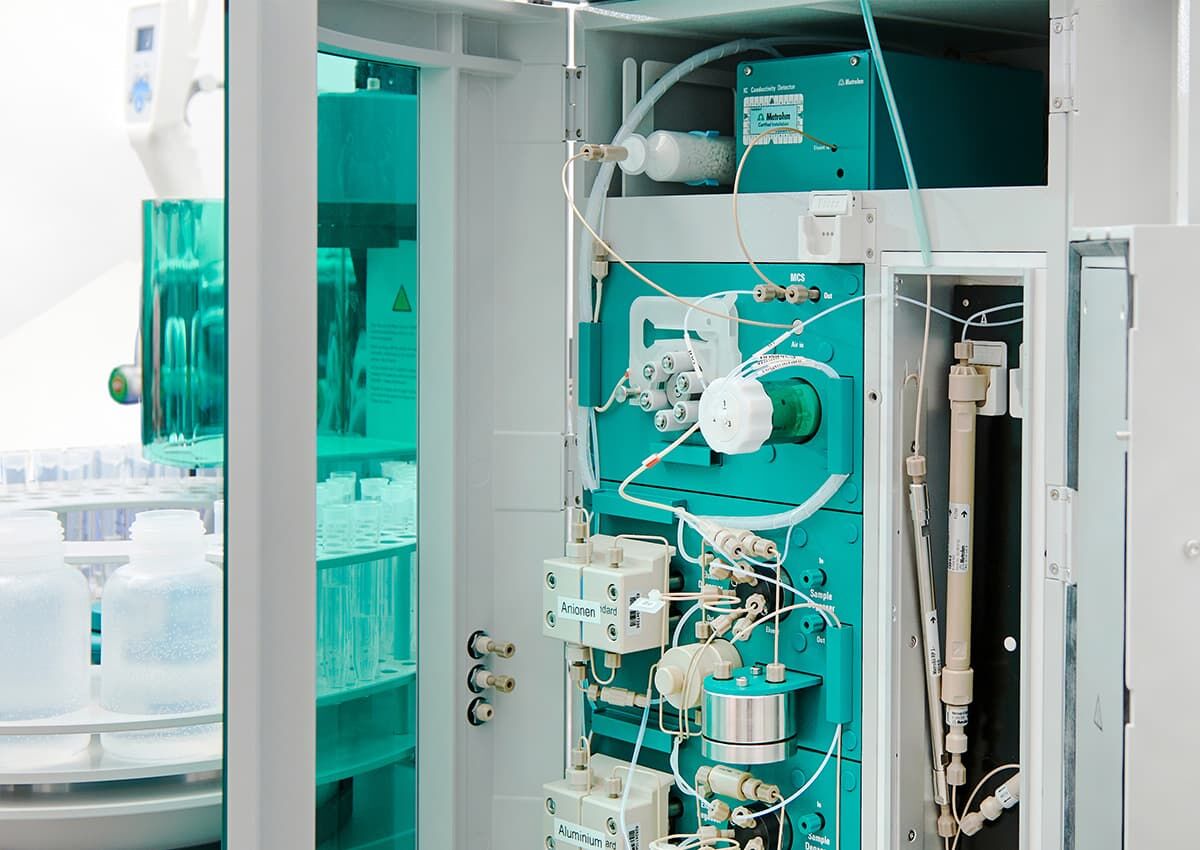

Die IC-Anlage: Aufbau und Ablauf
Eine IC-Anlage ist das komplette Gerät für die Ionenchromatographie. Sie besteht aus mehreren Kernkomponenten, die nahtlos zusammenarbeiten, um Ionen präzise zu analysieren. Dazu gehört die Pumpe, die die mobile Phase durch das gesamte System befördert. Die Auswahl des Eluenten (z. B. Carbonat- oder Hydroxid-Eluenten für Anionen bzw. verdünnte Säuren für Kationen) ist dabei spezifisch auf die zu trennenden Ionen abgestimmt und bestimmt die Trennbedingungen in der Säule. Anschließend bringt der Injektor die Probe in den Eluentenstrom ein.
Trennsäule, Suppressor und Detektor
Die Probe gelangt dann in die Trennsäule, deren stationäre Phase oft aus speziellem Polymerharz gefertigt ist. Hier findet die eigentliche Trennung statt: Die Ionen wandern je nach ihrer Wechselwirkung mit der stationären Phase unterschiedlich schnell durch die Säule. Nach der Säule reduziert ein Suppressor die Hintergrundleitfähigkeit des Eluenten und erhöht die Empfindlichkeit der Detektion, bevor die getrennten Ionen zum Leitfähigkeitsdetektor gelangen. Dieser erfasst ihre Signale, die anschließend zur Datenerfassung an einen Computer gesendet und als Chromatogramm ausgewertet werden.
Kationen- und Anionenchromatographie
Ein wesentliches Merkmal der Ionenchromatographie liegt in ihrer Flexibilität, spezifisch auf die Art der zu analysierenden Ionen einzugehen. Dabei unterscheidet man hauptsächlich zwischen Kationen- und Anionenchromatographie. Je nach eingesetzter Trennsäule trägt die stationäre Phase funktionelle Gruppen mit definierter Ladung: negativ geladene Gruppen binden Kationen, positiv geladene Gruppen binden Anionen. Auf diese Weise können gezielt positiv geladene Ionen (Kationen) oder negativ geladene Ionen (Anionen) voneinander getrennt und anschließend quantifiziert werden.
Hochleistungsflüssigkeitschromatographie (HPLC)
Im Rahmen der Hochleistungsflüssigkeitschromatographie (HPLC, von engl. high performance liquid chromatography) werden die zu untersuchenden Substanzen unter hohem Druck effizient voneinander getrennt und können mithilfe von Standards präzise bestimmt und quantifiziert werden. Zur Identifizierung einer unbekannten Substanz wird häufig ihre Retentionszeit mit der eines bekannten Standards verglichen. Die Quantifizierung erfolgt durch den Vergleich der Peakflächen der Probe mit denen von Standards bekannter Konzentration, meist über eine Kalibrierkurve, wodurch eine zuverlässige Mengenbestimmung ermöglicht wird.
Praktische Anwendung der Ionenaustauschchromatographie
Die Ionenchromatographie wird in zahlreichen Bereichen zum Nachweis von Verunreinigungen eingesetzt. Insbesondere ionische Verunreinigungen lassen sich mit ihr effizient in ihre Bestandteile trennen, weshalb sie ein häufig genutztes Verfahren in der Qualitätssicherung ist. Auch in der Wasseranalytik leistet das Verfahren wertvolle Dienste, beispielsweise bei der Detektion unerwünschter Verunreinigungen wie Nitrit.

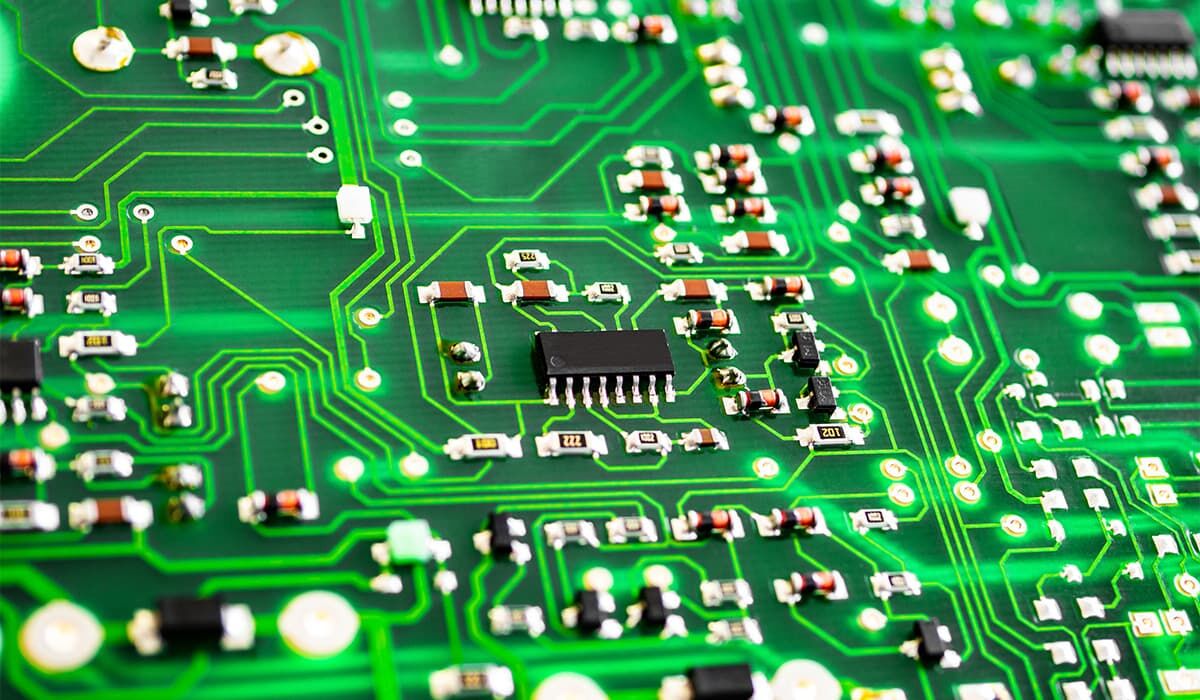

Halbleiterindustrie
Die Halbleiterindustrie steht ständig vor der Herausforderung, insbesondere ionische Verunreinigungen im Spurenbereich zu kontrollieren, da diese die Funktionalität und Zuverlässigkeit von Bauteilen erheblich beeinträchtigen können. Die Ionenchromatographie ist dabei ein zentrales Verfahren zur Bestimmung von solcher ionischen Kontaminationen. Im Gegensatz zu Summenparametern ermöglicht sie eine spezifische Einzelionenanalyse, bei der einzelne Anionen und Kationen (z. B. Chlorid, Sulfat oder Natrium) getrennt und quantifiziert werden können.

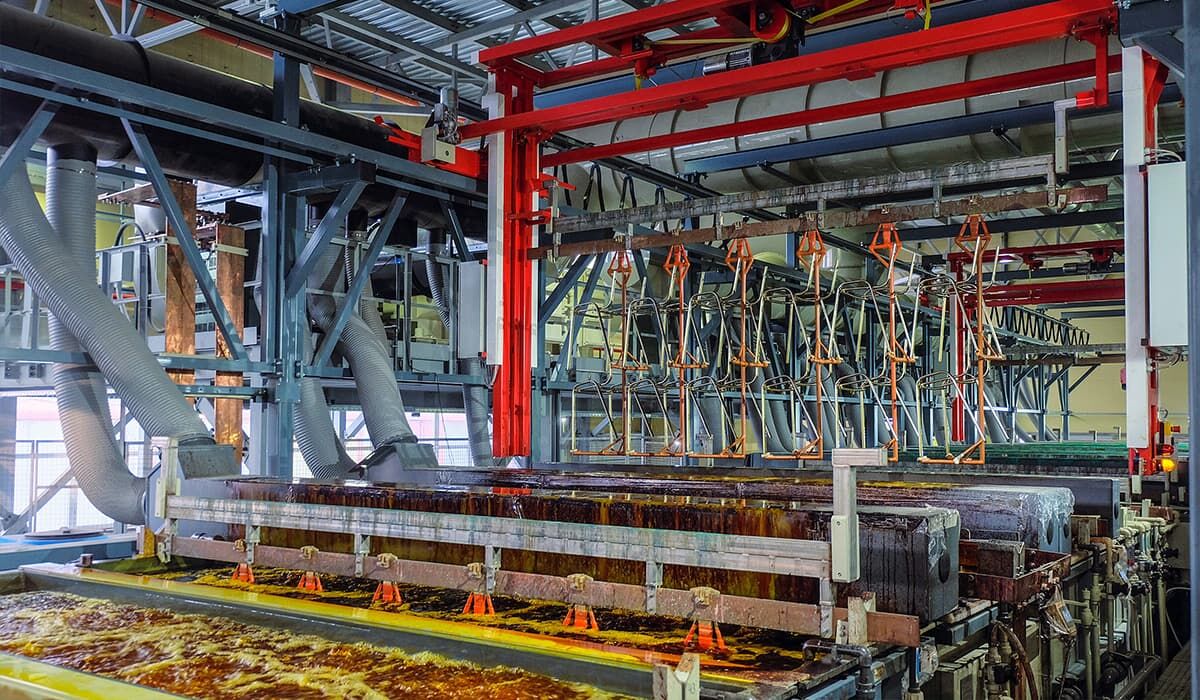

Galvanische Industrie
Auch in der galvanischen Industrie ist die Ionenchromatographie ein etabliertes Analysewerkzeug. Sie ermöglicht die routinemäßige Kontrolle der Zusammensetzung von Beschichtungsbädern, die entscheidend für die Qualität der Endprodukte ist. Darüber hinaus lassen sich Reaktionsprodukte und Verunreinigungen, wie anorganische Anionen, organische Säuren oder Additiv-Abbauprodukte, präzise untersuchen. Dies trägt zur Prozessoptimierung und zur Vermeidung von Fehlern bei.

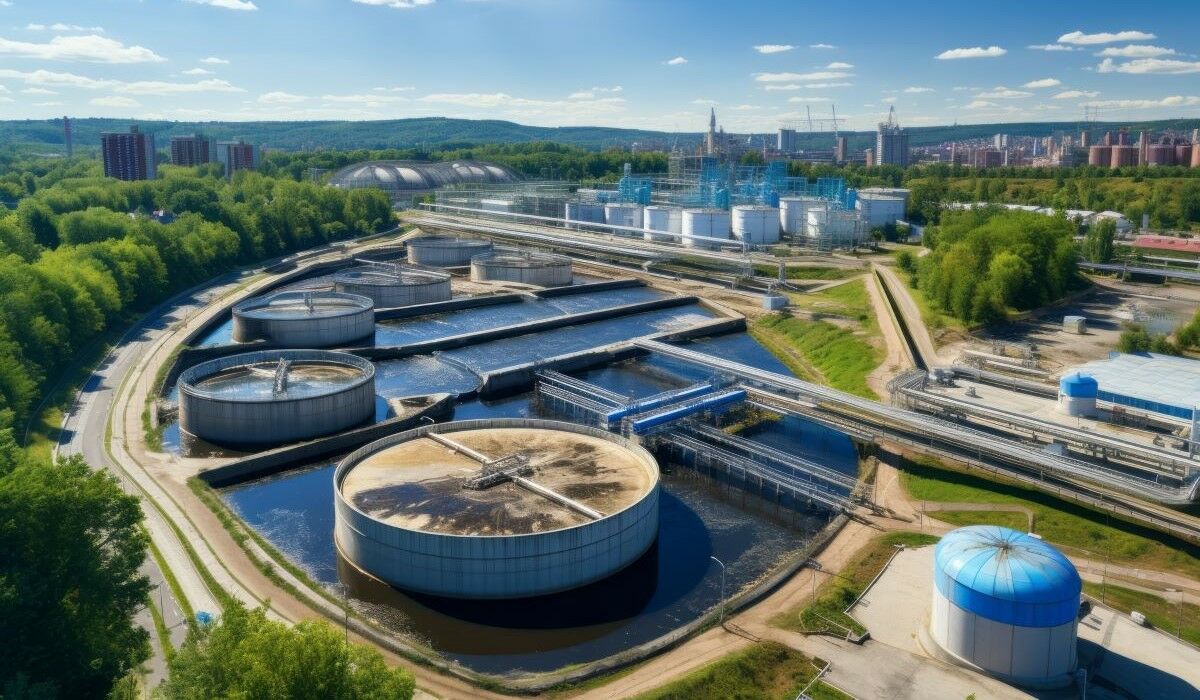

Umweltanalytik
Die Ionenchromatographie spielt eine zentrale Rolle in der Umweltanalytik, insbesondere bei der Untersuchung von Wasserproben. Sie ermöglicht die zuverlässige Bestimmung anorganischer Anionen wie Nitrat, Nitrit, Sulfat oder Phosphat sowie von Kationen wie Ammonium, Natrium oder Calcium. Diese Parameter sind entscheidend für die Bewertung der Wasserqualität in Trink-, Oberflächen- und Abwässern. Darüber hinaus wird die IC zur Überwachung von Grenzwerten im Rahmen gesetzlicher Vorschriften eingesetzt und trägt somit wesentlich zum Umwelt- und Gesundheitsschutz bei.
Pharmazeutische Industrie
In der pharmazeutischen Industrie wird die Ionenchromatographie zur Kontrolle von Wirkstoffen, Hilfsstoffen und Endprodukten eingesetzt. Ein besonderer Fokus liegt auf der Bestimmung von ionischen Verunreinigungen sowie von Gegenionen in Salzen pharmazeutischer Wirkstoffe. Zudem dient die IC der Analyse von Rückständen aus Syntheseprozessen und der Überprüfung der Reinheit von Reinstwasser, das in der Produktion verwendet wird. Damit ist sie ein wichtiges Werkzeug im Rahmen der Qualitätssicherung und der Einhaltung regulatorischer Anforderungen.
Häufig Gestellte Fragen
zur Analyse Ionenchromatographie
Die Ionenchromatographie (IC) ist eine spezielle Methode, um geladene Teilchen (Ionen) in Flüssigkeiten zu analysieren und ihre genaue Konzentration zu bestimmen. Wenn etwa ein Gemisch aus verschiedenen Salzen in Wasser vorliegt, kann die IC die darin enthaltenen Ionen identifizieren und quantifizieren. Sie ist daher ein sehr genaues Werkzeug für die Analyse von Ionen.
Ein Leitfähigkeitsdetektor misst die elektrische Leitfähigkeit einer Lösung. Nachdem die Ionen in der Trennsäule voneinander getrennt wurden, durchfließen sie den Detektor. Dieser registriert die Änderung der Leitfähigkeit der Lösung, die durch die jeweils eluierenden Ionen verursacht wird. Diese Messung wird in ein Signal umgewandelt, das zur Identifizierung und Quantifizierung der Ionen im Chromatogramm dient.
Die Auswertung erfolgt anhand eines sogenannten Chromatogramms. Dieses Diagramm zeigt die Detektorsignale als Peaks über der Zeit. Die Identifizierung der einzelnen Ionen erfolgt durch den Vergleich der Retentionszeiten (der Zeit, die ein Ion benötigt, um die Säule zu durchlaufen) der Probenpeaks mit denen bekannter Standards. Zur Quantifizierung wird in der Regel die Peakfläche (alternativ die Peakhöhe) der Probe mit den Signalen von Standards bekannter Konzentration verglichen. So lässt sich die genaue Menge jedes einzelnen Ions in der Probe bestimmen.
Die Begriffe sind eng verwandt und werden häufig synonym verwendet, bezeichnen jedoch unterschiedliche Ebenen. Die Ionenaustauschchromatographie ist ein grundlegendes Trennprinzip, bei dem Ionen über Wechselwirkungen mit geladenen Gruppen der stationären Phase getrennt werden. Die Ionenchromatographie (IC) ist die analytische Technik, die dieses Prinzip – meist in Kombination mit moderner Instrumentierung wie Pumpen, Säulen und Detektoren – praktisch anwendet. Dabei basiert die IC überwiegend auf dem Ionenaustausch, umfasst jedoch auch weitere Trennmechanismen.
Die Hochleistungsflüssigkeitschromatographie (HPLC) ist ein Oberbegriff für verschiedene chromatographische Trennmethoden unter hohem Druck. Die Ionenaustauschchromatographie ist ein spezifisches Trennprinzip innerhalb der Flüssigkeitschromatographie, das auf der Trennung geladener Ionen basiert. Die Ionenchromatographie nutzt ähnliche apparative Grundlagen wie die HPLC, ist jedoch auf die Analyse ionischer Spezies spezialisiert.
Die Ionenausschlusschromatographie – eine spezielle Form der IC
Die Ionenausschlusschromatographie ist eine Variante der Ionenchromatographie, bei der die Trennung nicht durch Ionenaustausch, sondern durch das Ausschlussprinzip erfolgt. Dabei werden gleichnamig geladene Ionen von der stationären Phase abgestoßen und eluieren schneller. Die Trennung beruht auf einer Kombination aus elektrostatischem Ausschluss (Donan-Effekt) und Diffusionseffekten. Dieses Verfahren eignet sich besonders für die Analyse von starken Säuren, Basen oder organischen Säuren.
Die Ionenpaarchromatographie (IPC) unterscheidet sich von der klassischen Ionenchromatographie (IC) dadurch, dass geladene Analyten durch Zugabe eines Ionenpaar-Reagenzes in neutrale oder weniger stark geladene Komplexe überführt werden. Diese können anschließend auf einer Umkehrphasensäule – ähnlich wie in der HPLC – getrennt werden. Im Gegensatz dazu basiert die IC in der Regel auf der direkten Trennung von Ionen durch Ionenaustausch oder verwandte Mechanismen.
Kurz zusammengefasst: Ionenchromatographie
Die Ionenchromatographie basiert auf dem Austausch von Ionen mit positiver oder negativer Ladung. Als stationäre Phase dient dabei ein Polymerharz, wohingegen die mobile Phase in der Regel eine Ammoniumsalz-Verbindung (zur Trennung von Anionen) oder eine Sulfonsäure (bei der Trennung von Kationen) ist.
