Erstbemusterung
Fehler frühzeitig erkennen und Qualität sicherstellen – das ist für produzierende Unternehmen von entscheidender Bedeutung. Bevor neue Produkte in Serie gehen oder Zulieferteile in ein Endprodukt integriert werden, setzt die Erstbemusterung den Maßstab. Sie ermöglicht es, kostspieligen Ausschuss, aufwendige Maschinenanpassungen und zeitintensive Prozesskorrekturen zu vermeiden.
Inhaltsverzeichnis
- Was ist die Erstbemusterung?
- EMPB: Erstmusterprüfbericht
- Schnelle und präzise Erstbemusterung bei Quality Analysis
- Was ist ein Erstmusterprüfbericht nach VDA-Richtlinie?
- Erstbemusterung nach PPAP
- Was wird bei der Erstbemusterung geprüft?
- Wie wird eine Erstbemusterung durchgeführt?
- Welche Normen und Richtlinien sind im Erstmusterprüfbericht zu beachten?
- Anwendungsbereiche der Erstbemusterung
- Kurz zusammengefasst: Erstbemusterung
Was ist die Erstbemusterung?
Die Erstbemusterung ist ein zentraler Qualitätsprozess in der industriellen Fertigung, bei dem die ersten Teile eines neuen oder modifizierten Produkts und bei Bedarf auch der gesamte Fertigungsprozess (siehe Statistische Prozesskontrolle SPC) gründlich geprüft werden. Die Erstbemusterung kann dabei vor der Freigabe für die Serienfertigung oder während des Anlaufs der Serienfertigung erfolgen und wird in Art und Umfang nach den Vorgaben des Kunden durchgeführt. Das Ziel ist es, sicherzustellen, dass alle Spezifikationsbedingungen erfüllt sind, um eine reibungslose und qualitativ hochwertige Serienproduktion zu gewährleisten. Dieser Prozess schützt vor fehlerhaften Produktionen und sichert sowohl die Produktqualität als auch die Prozessstabilität.

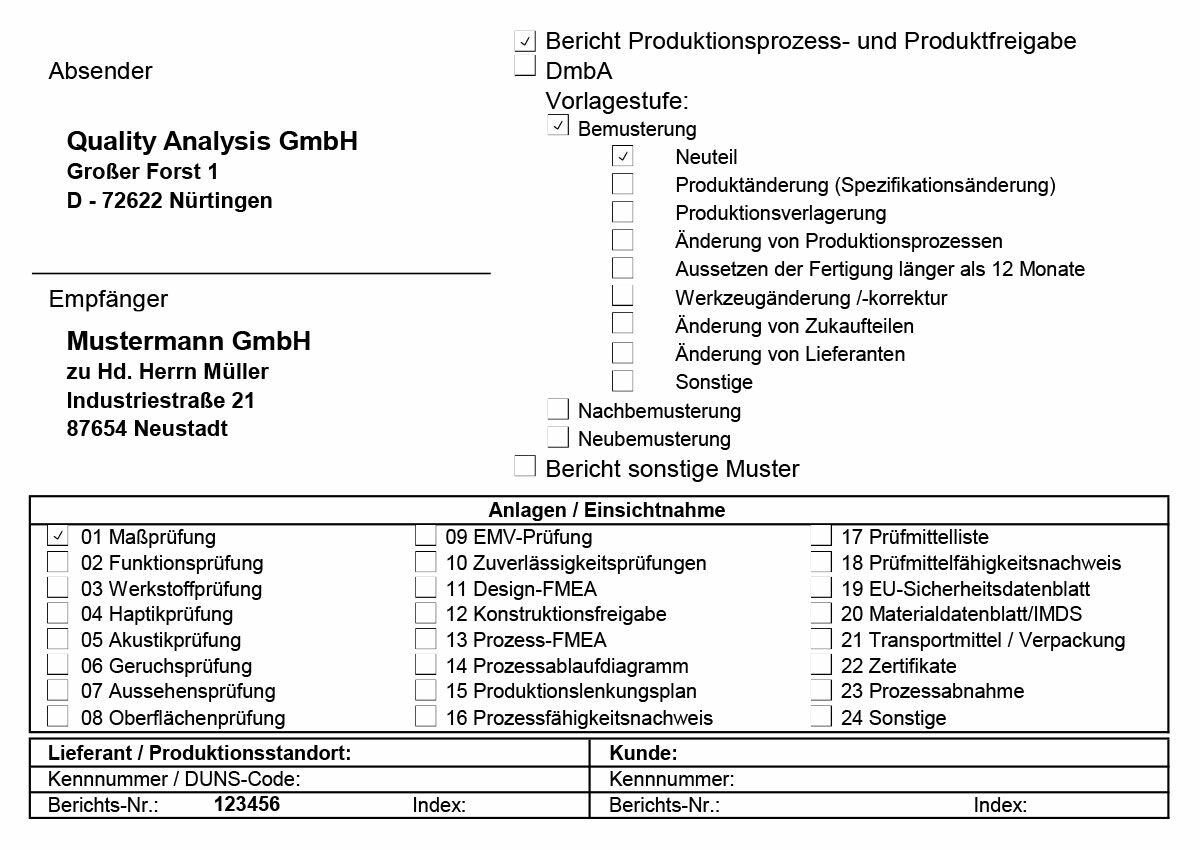

EMPB: Erstmusterprüfbericht
Der Erstmusterprüfbericht (EMPB) fasst die Ergebnisse der Erstbemusterung detailliert zusammen und enthält alle relevanten Prüfprotokolle zu den Mustern. Dazu zählen z.B. Maßprotokolle, Materialzertifikate, Funktionsprüfungen sowie Prozessfähigkeitsnachweise. Der EMPB dient als offizieller Nachweis, dass die Muster den vereinbarten Anforderungen entsprechen. Erst nach der Freigabe durch den Kunden kann die Serienproduktion starten.
Schnelle und präzise Erstbemusterung
bei Quality Analysis
Wir liefern Ihnen schnelle, hochpräzise Messungen als Grundlage für Ihre sichere Erstbemusterung. Als DAkkS-akkreditiertes Prüflabor garantieren wir Ihnen einen Erstmusterprüfbericht von höchster Qualität, der allen relevanten Normen entspricht.
- Taktile und optische Messdienstleistungen zur geometrischen Maßprüfung von Erstmustern, z.B. Ermittlung von Form- und Lagetoleranzen oder Soll-Ist-Vergleiche
- Auswertung von 3D-Daten mithilfe der Software ZEISS Inspect, ehemals GOM-Inspect
- Erstellung von Erstmusterprüfberichten nach Zeichnungsvorgabe (VDA/PPAP)
- Materialographische Analysen wie Härteprüfung oder Zug-Druck- und Biegeprüfung
- Chemische Analysen, z.B. mittels REM-EDX
- Restschmutzanalyse nach VDA 19/19.1 & ISO 16232
Was ist ein Erstmusterprüfbericht nach VDA-Richtlinie?
Ein Erstmusterprüfbericht nach VDA-Richtlinie (Verband der Automobilindustrie) ist ein standardisiertes Dokument, das die Qualität und Konformität von Bauteilen in der Automobilindustrie sicherstellt. Basierend auf den Anforderungen des VDA Band 2, dokumentiert dieser Bericht umfassend das Prüfverfahren, einschließlich der verwendeten Messgeräte, Methoden und der Qualifikation des Prüfpersonals. Das PPF-Verfahren (Produktionsprozess- und Produktfreigabe) folgt den spezifischen Richtlinien des VDA und stellt sicher, dass sowohl das Bauteil als auch der Produktionsprozess den geforderten Qualitätsstandards entsprechen. Der EMPB bietet eine prägnante Zusammenfassung der Prüfergebnisse und bewertet, wie gut das Bauteil den VDA-Standards entspricht.
Erstbemusterung nach PPAP
Die Erstbemusterung nach PPAP (Production Part Approval Process) ist ein wesentlicher Bestandteil der Qualitätssicherung in der Automobilindustrie, entwickelt von der AIAG (Automotive Industry Action Group) in den USA. Während sowohl PPAP als auch VDA ähnliche Ziele verfolgen – nämlich die Sicherstellung der Qualität und Konformität von Bauteilen –, unterscheiden sie sich vor allem in der Herkunft, der Anzahl der geforderten Dokumente, dem Grad der Flexibilität und der regionalen Verbreitung. Die PPAP-Erstbemusterung wird vor allem von internationalen und amerikanischen Automobilherstellern verwendet.
Was wird bei der Erstbemusterung geprüft?
Der Umfang der Erstmusterprüfung wird im Vorfeld zwischen Hersteller und Prüfdienstleister festgelegt und genau auf das jeweilige Produkt abgestimmt. Dabei werden alle relevanten Eigenschaften geprüft: von optischen Merkmalen wie Kratzern, über metrische Daten wie Abmessungen, Sauberkeitsanforderungen, bis hin zu mechanischen Eigenschaften, die beispielsweise durch Zug-, Druck- oder Biegetests ermittelt werden.
Wie wird eine Erstbemusterung durchgeführt?
Die Erstbemusterung erfolgt auf Basis der mittels optischer Messtechnik, industrieller Messtechnik, industrieller Computertomographie oder materialographischer und chemischer Analysen erfassten Daten. Diese Messverfahren ermöglichen die zerstörungsfreie und zum Teil berührungslose Vermessung des zu analysierenden Bauteils, um präzise und zuverlässige Ergebnisse zu erzielen.

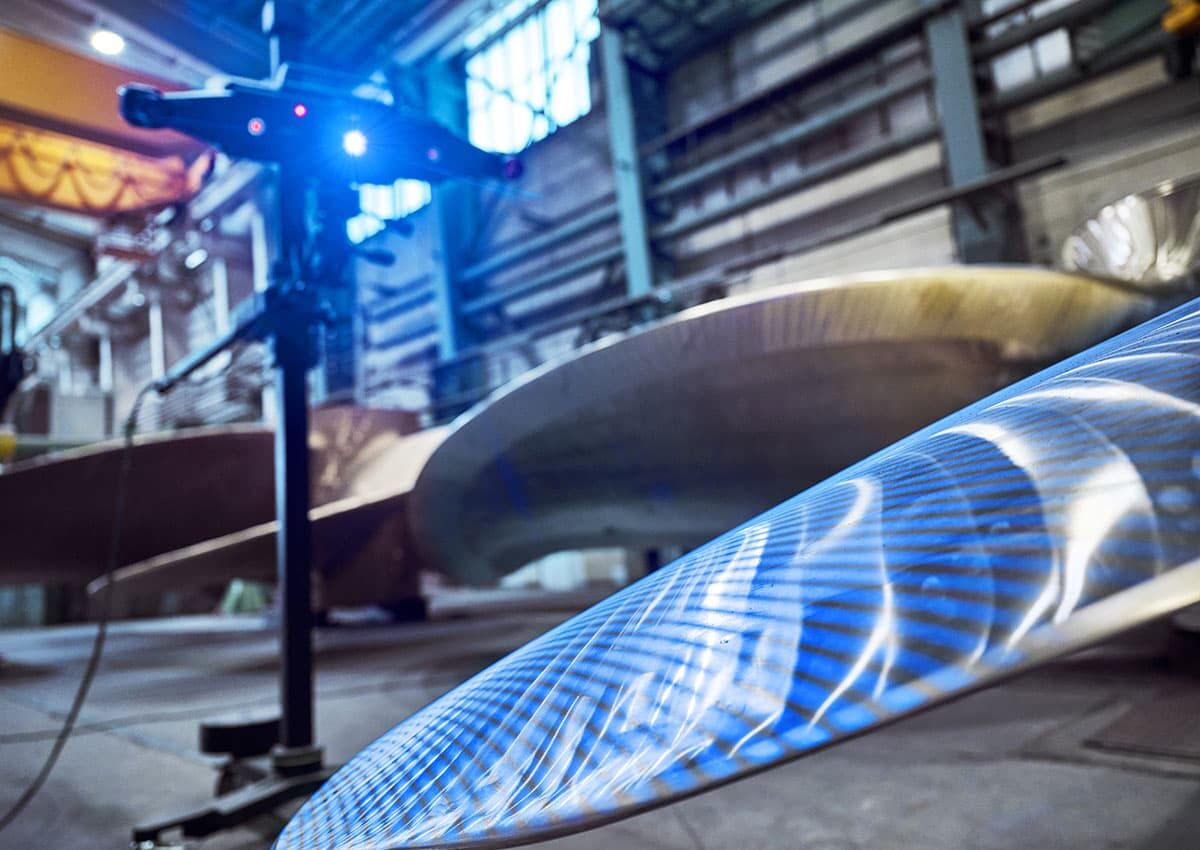

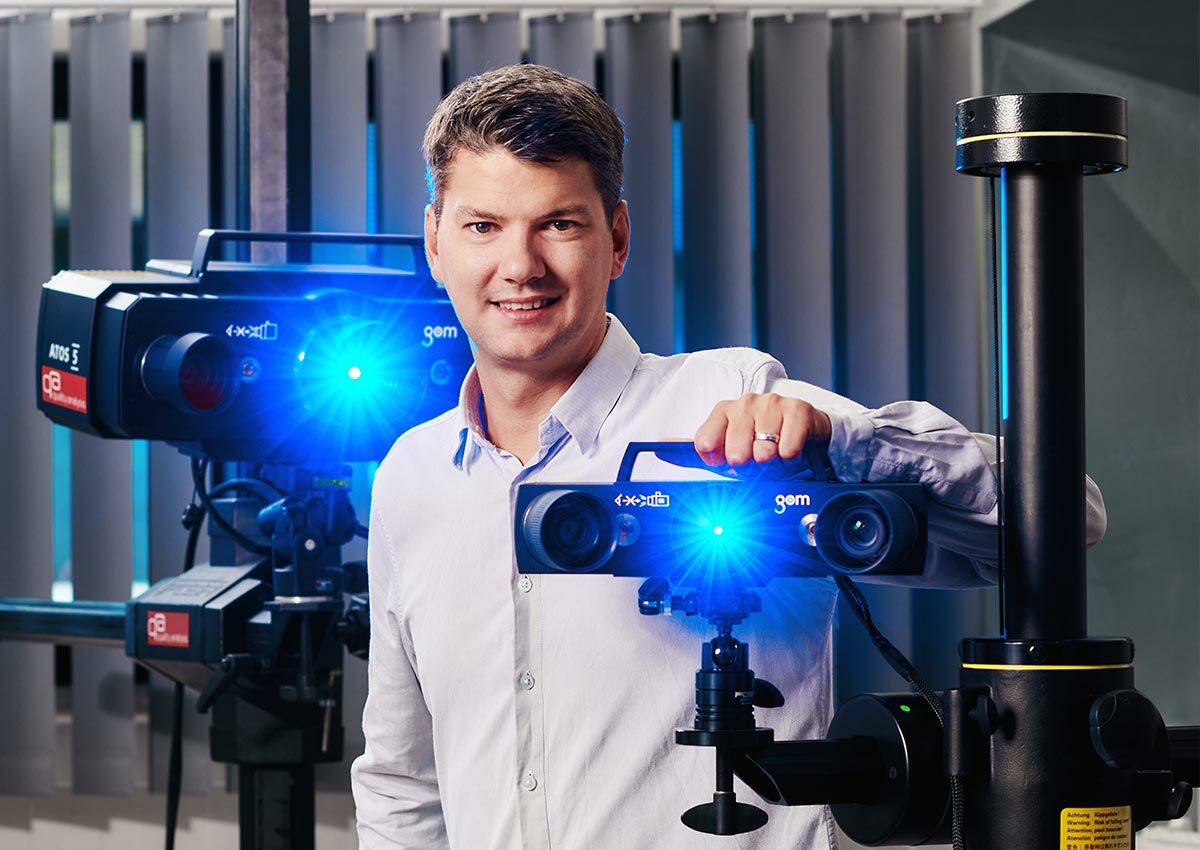

Optische Messtechnik zur Erstbemusterung
Die optische Messtechnik verwendet Technologien wie 3D-Scanner, um präzise, berührungslose Abbildungen von Bauteilen zu erstellen. Diese Verfahren sind besonders effektiv bei der schnellen Erfassung von Geometrie und Oberflächenbeschaffenheit und eignen sich hervorragend zur Identifizierung von Oberflächenfehlern und komplexen Formen. Die gesammelten Daten ermöglichen eine genaue Überprüfung der Maßhaltigkeit und Formgebung sowie eine schnelle Erkennung von Mängeln.

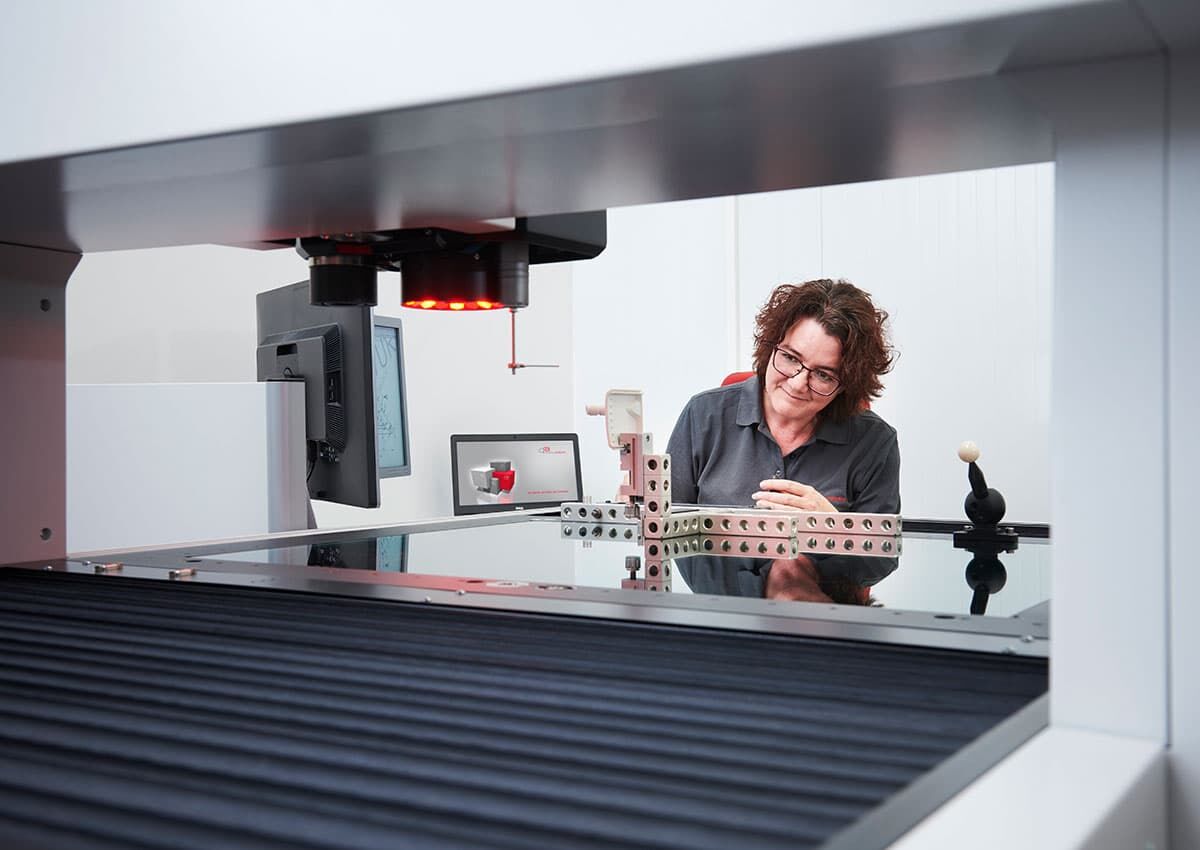

Taktile Messtechnik zur Erstbemusterung
Wenn es um Präzision im Mikrometerbereich geht, kommen taktile Messverfahren ins Spiel, die durch den Einsatz von Koordinatenmessgeräten (KMG) eine überlegene Genauigkeit bieten. Diese Geräte messen hochgenau und liefern detaillierte Daten für eine gründliche und exakte Bewertung des Bauteils. Auch wenn diese Methoden mehr Zeit erfordern, garantieren sie die nötige Präzision für eine umfassende Analyse.

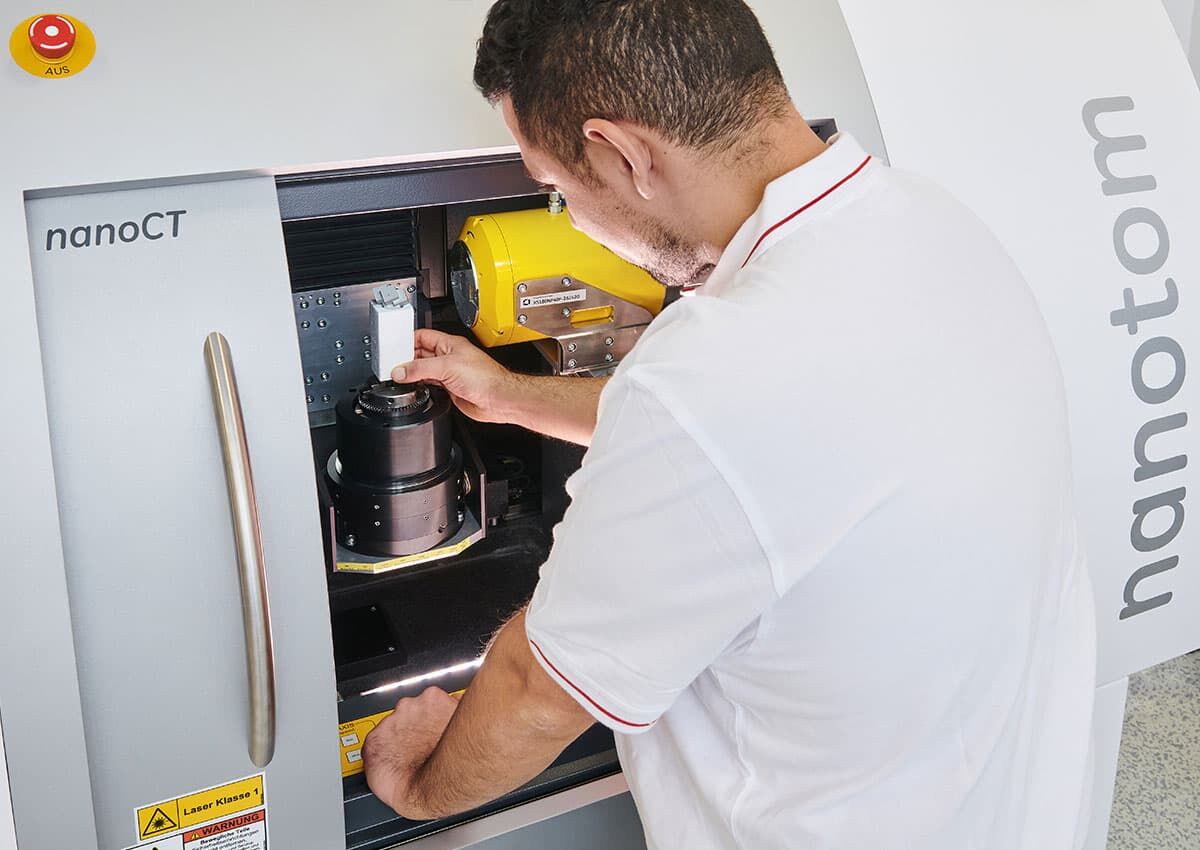

Computertomographie zur Erstbemusterung
Die industrielle Computertomographie (ICT) ermöglicht eine zerstörungsfreie und hochpräzise Analyse komplexer Bauteile. Durch die dreidimensionale Erfassung der inneren und äußeren Strukturen können selbst verborgene Defekte oder Maßabweichungen erkannt werden. Diese Methode liefert eine umfassende Datengrundlage für die Erstbemusterung, wodurch eine detaillierte Bewertung ohne mechanische Einwirkung auf das Prüfobjekt möglich ist.

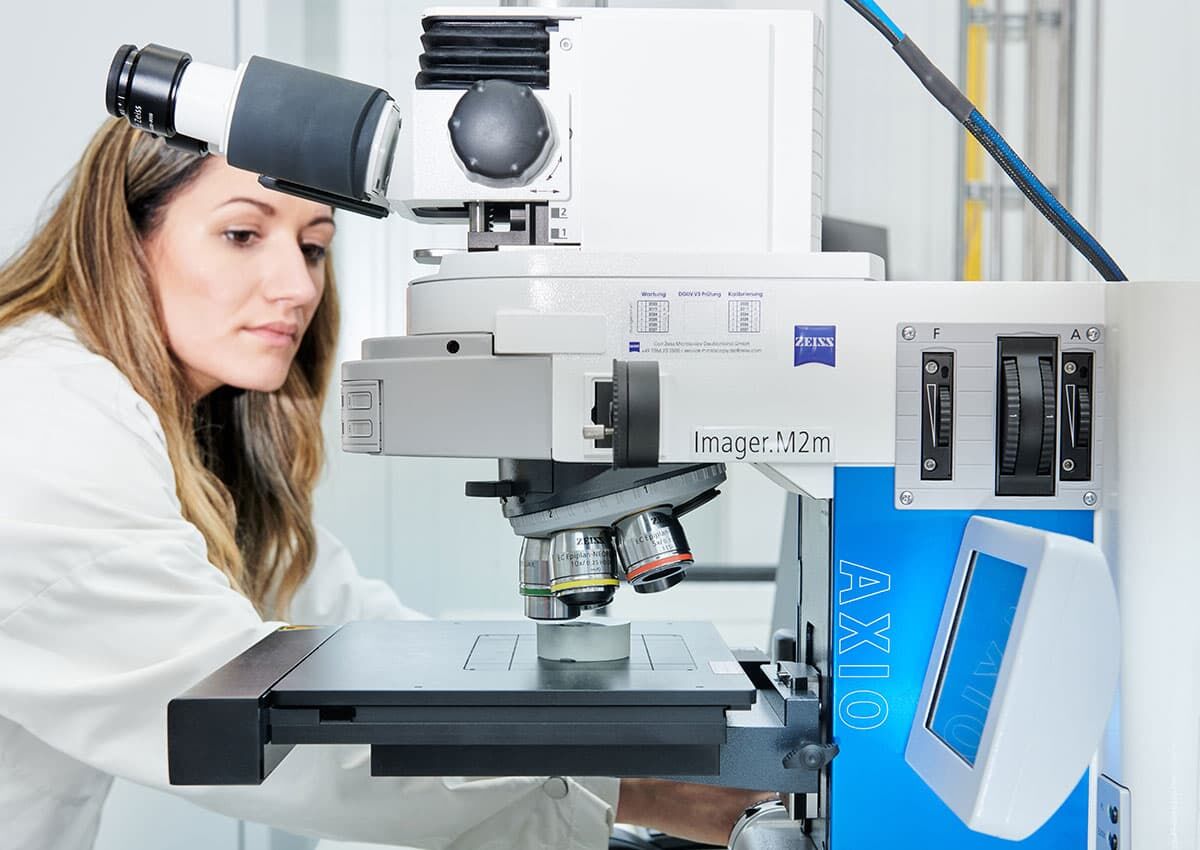

Materialographie zur Erstbemusterung
Für die Erstbemusterung ist es entscheidend, dass Werkstoffe den geforderten Spezifikationen entsprechen. Die Materialographie ermöglicht eine umfassende Bewertung der Materialeigenschaften, indem sie Mikrostrukturen, Korngrößen, Phasenzusammensetzungen und mögliche Verunreinigungen sichtbar macht. Dadurch lassen sich Produktionsprozesse optimieren und Fehler frühzeitig erkennen.

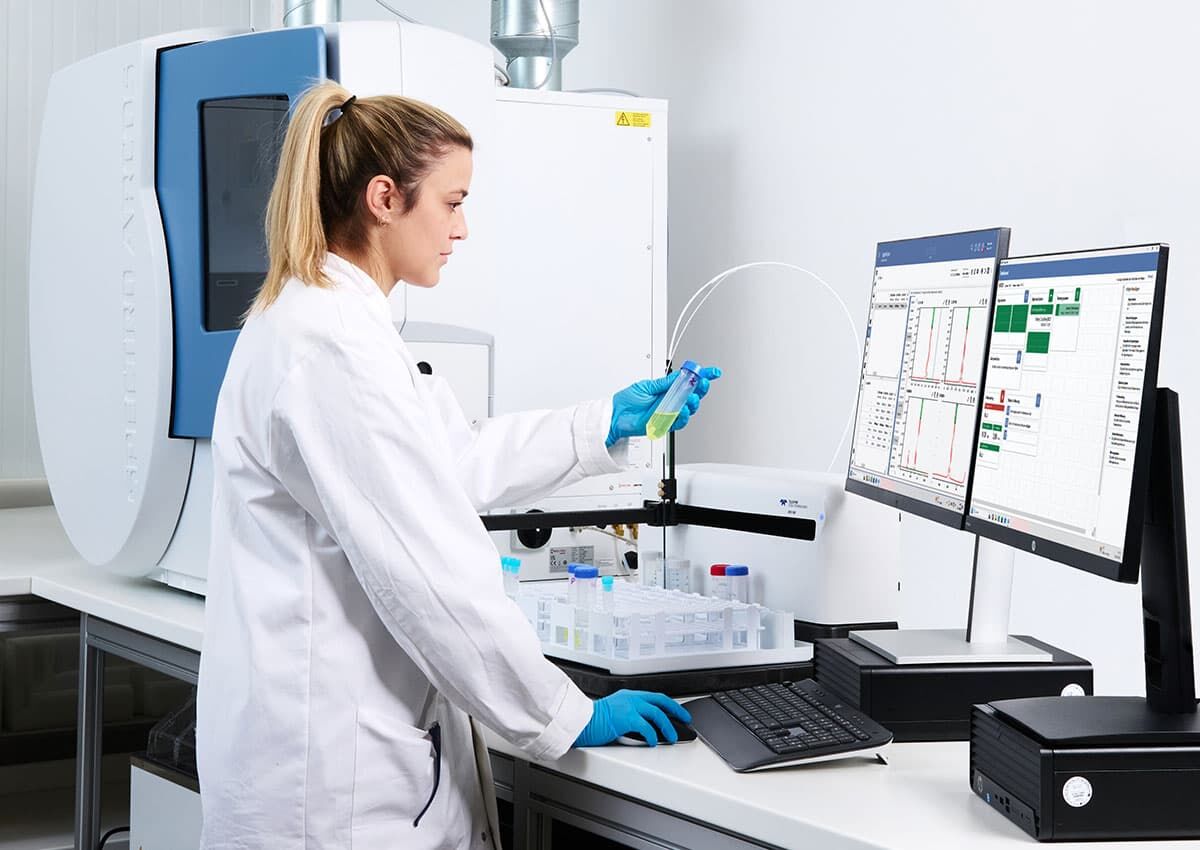

Chemische Analytik zur Erstbemusterung
Die chemische Analyse kann ein Teil der Erstbemusterung sein, da sie sicherstellt, dass die Materialzusammensetzung den vorgegebenen Spezifikationen entspricht. Durch Methoden wie die Energiedispersive Röntgenspektroskopie (EDX), die optische Emissionsspektroskopie (OES) oder die Massenspektrometrie lassen sich präzise Aussagen über die Elementverteilung im Werkstoff treffen. Diese Untersuchungen sind wichtig, um Legierungsbestandteile zu überprüfen, unerwünschte Verunreinigungen zu identifizieren und Materialabweichungen frühzeitig zu erkennen.
Welche Normen und Richtlinien sind im Erstmusterprüfbericht zu beachten?
Um eine einheitliche und standardisierte Vorgehensweise bei der Erstellung von Erstmusterprüfberichten zu gewährleisten, gibt es verschiedene Normen und Richtlinien, die eingehalten werden müssen.
Als internationaler Standard für Qualitätsmanagementsysteme bietet die ISO 9001 umfassende Richtlinien, die auch auf die Erstbemusterung anwendbar sind. Die IATF 16949 ist eine branchenspezifische Norm und definiert die Qualitätsanforderungen für die Automobilindustrie nach PPAP und PPF. Ergänzend zur IATF 16949 legt VDA Band 2 spezifische Anforderungen für die Bemusterung von Fahrzeugkomponenten innerhalb der deutschen Automobilbranche fest. Die DIN EN 9102 ist eine relevante Norm für die Erstmusterprüfung in der Luft- und Raumfahrtindustrie.
Anwendungsbereiche der Erstbemusterung
Automotive
Bevor Fahrzeugkomponenten in die Serienproduktion übergehen, werden sie gründlich geprüft, um ihre Konformität zu bestätigen und potenzielle Fehler frühzeitig zu erkennen. Dies verhindert Produktionsprobleme und sorgt dafür, dass Fahrzeuge zuverlässig und sicher auf die Straße kommen.
Werkzeug- und Maschinenbau
Durch detaillierte Prüfungen werden Maßhaltigkeit, Materialeigenschaften und die Leistungsfähigkeit neuer Werkzeuge und Maschinenkomponenten getestet. Dieser Prozess minimiert das Risiko von Produktionsfehlern und optimiert die Maschinenleistung, was zu einer höheren Effizienz und Zuverlässigkeit in der Fertigung führt.
Luft- und Raumfahrt
Jedes Bauteil in der Luft- und Raumfahrt muss extremen Bedingungen standhalten und strengen Vorschriften entsprechen. Durch gründliche Tests werden mögliche Risiken frühzeitig erkannt, was entscheidend für die Sicherheit und Zuverlässigkeit von Flug- und Raumfahrzeugen ist.
Medizintechnik
Für medizinische Geräte ist die Erstbemusterung von zentraler Bedeutung, um sicherzustellen, dass alle Produkte den strengen regulatorischen Anforderungen entsprechen. Besonders Geräte, die direkt die Patientenversorgung beeinflussen, müssen in jeder Hinsicht zuverlässig funktionieren.
Kunststoffindustrie
Durch die genaue Prüfung der ersten Muster auf Maßhaltigkeit, Oberflächenbeschaffenheit und Materialeigenschaften werden mögliche Fehler frühzeitig erkannt und können behoben werden. Dies garantiert, dass die Kunststoffprodukte den geforderten Spezifikationen entsprechen und in der Serienproduktion zuverlässig arbeiten.
Kurz zusammengefasst: Erstbemusterung
Die Erstbemusterung ist ein entscheidender Prozess in der Fertigung, bei dem die ersten Teile eines neuen Produkts gründlich geprüft werden, um sicherzustellen, dass alle Qualitäts- und Produktionsstandards erfüllt sind. Die Ergebnisse dieser Prüfung werden im sogenannten Erstmusterprüfbericht (EMPB) detailliert dokumentiert.
