Materialanalysen, Restschmutzanalyse, Messaufgaben: Auswertung

Auswertung und Analyse von 3D-Daten

Daten verstehen und effizient nutzen

Analytik und Auswertung – Industrielle Computertomographie

Die industrielle Computertomographie ist ein wertvolles Verfahren, um Defekte, Formabweichungen, Einschlüsse und viele weitere Faktoren zerstörungsfrei und präzise erkennen zu können. Auch im Reverse Engineering und der Werkzeugkorrektur sind CT-Daten unverzichtbar. Die zuverlässige Auswertung und Interpretation stellen jedoch hohe Anforderungen an die Sachkenntnis des Anwenders.

+49 7022 2796-680 info@qa-group.com

Ihre CT-Daten zuverlässig ausgewertet und verständlich interpretiert

Bei Quality Analysis werten wir Ihre Daten mit Hilfe mit VG STUDIOMAX und GOM Inspect Professional aus. Unsere Experten sorgen für eine zuverlässige Interpretation der CT-Daten und liefern Ihnen konkrete Antworten auf Ihre Fragen, sodass Sie Fehler rasch aufspüren, Prozesse besser verstehen und auf qualitativ höchstem Niveau arbeiten können.

Rasche und zuverlässige
Auswertung Ihrer CT-Daten

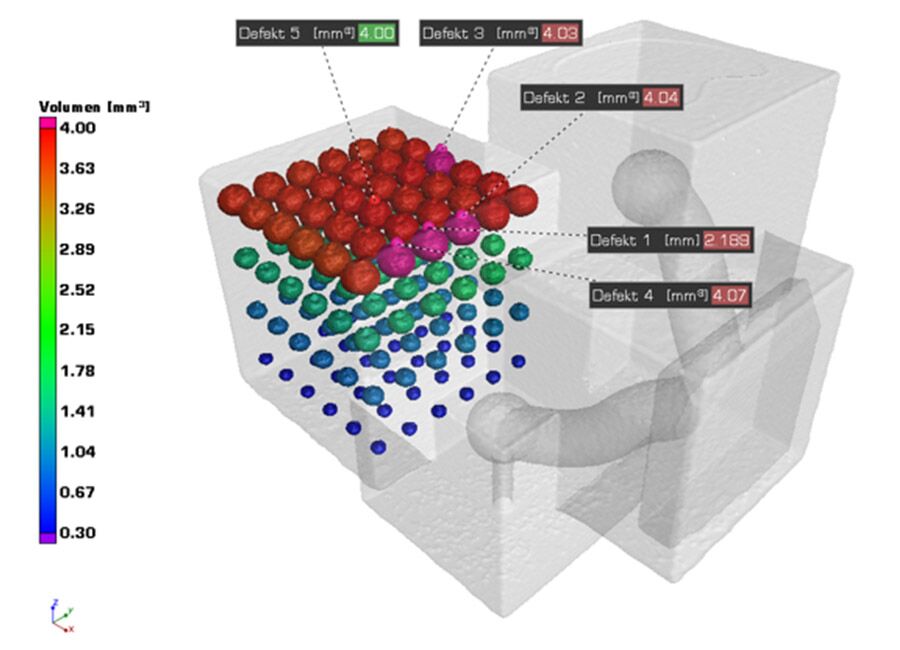

Porositätsanalyse mit farbcodierter Volumenverteilung

Porositätsanalyse

Wir bieten Ihnen das gesamte Spektrum der Detektion und Analyse von Poren, Lunker und Einschlüssen, inklusive der erweiterten Porositätsanalyse gemäß den Richtlinien P203, P202 und P201.

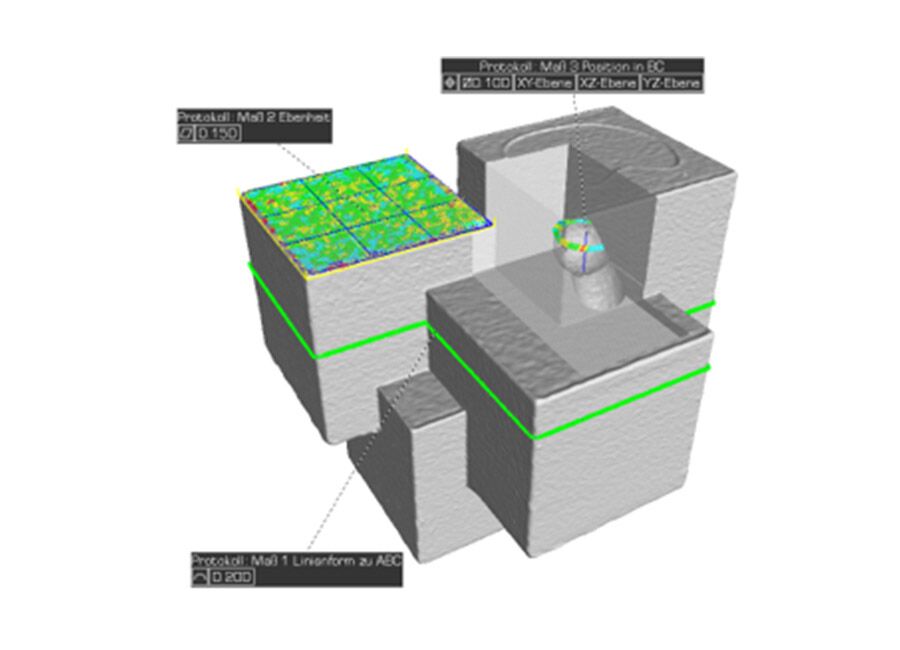

3D-Messung von Innen- und Außengeometrien

3D-Messtechnik

Nutzen Sie Ihre CT-Daten für präzise Messungen von Regelgeometrien, Freiformflächen sowie Form- und Lagetoleranzen – auch an unzugänglichen Stellen. Die 3D-Messungen entsprechen den Normen ISO 5459 und ISO 1101.

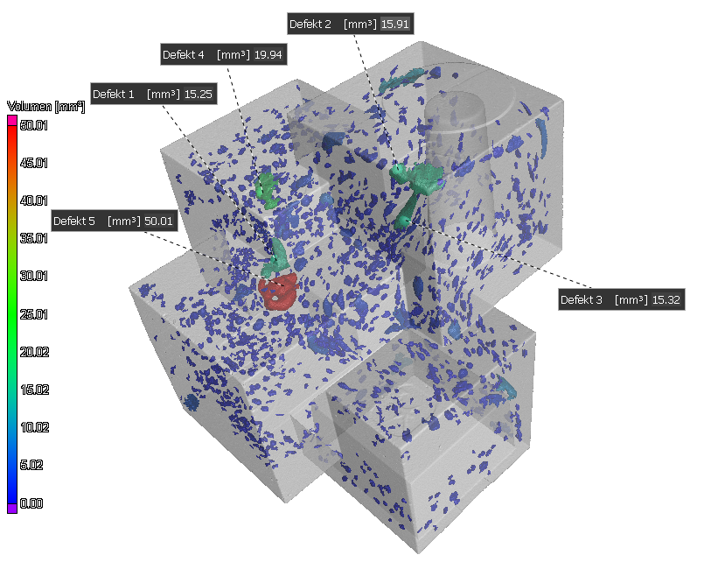

Defektanalyse mit farbcodierter Visualisierung

Defektanalyse

Die zerstörungsfreie Prüfung ermöglicht die Detektion unerwünschter Defekte im Bauteilinneren, wie z.B. Risse, Poren, Lunker, Brüche oder Dichteschwankungen.

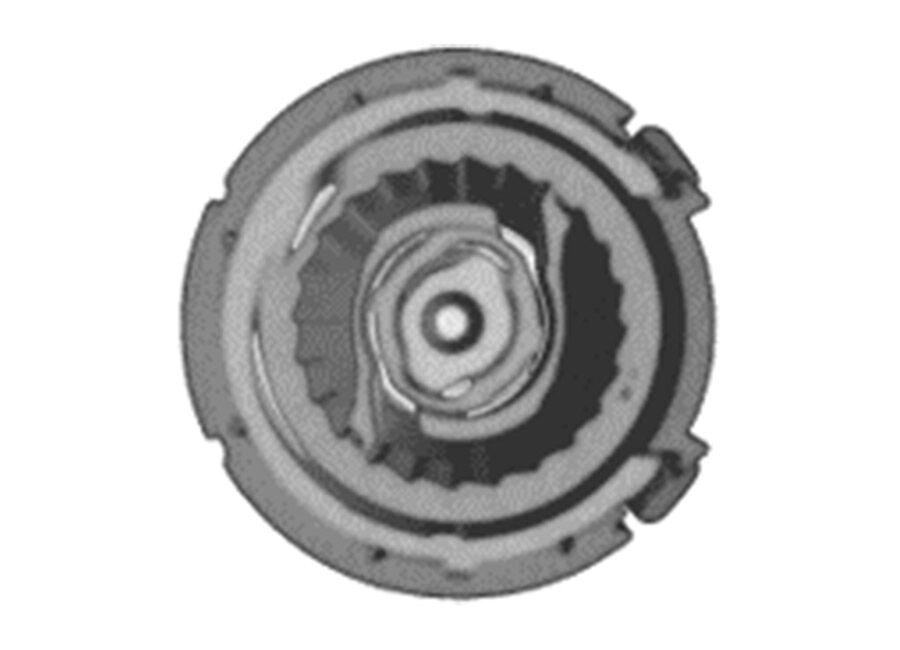

Montagekontrolle von Baugruppen

Montagekontrolle

Eine korrekte Montage aller Bauteile, auch wenn sie von außen nicht sichtbar sind, kann mit modernen CT-Scans zuverlässig geprüft werden – selbst für kleinste Komponenten.

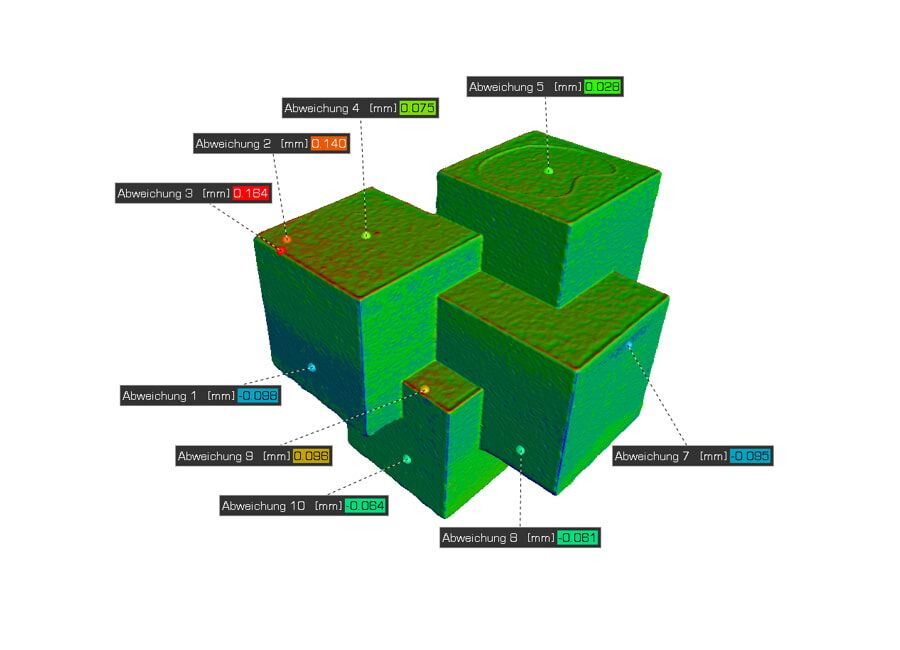

Flächenvergleich gegen CAD-Modell

Soll-Ist-Vergleich

Die Abweichung von der geplanten Geometrie (z.B. CAD-Daten) eines Werkstücks erfassen und analysieren wir im Rahmen eines Soll-Ist-Vergleichs. Der Grad der Abweichung vom Soll-Zustand kann mithilfe der Falschfarbendarstellung anschaulich visualisiert und hochpräzise analysiert werden.

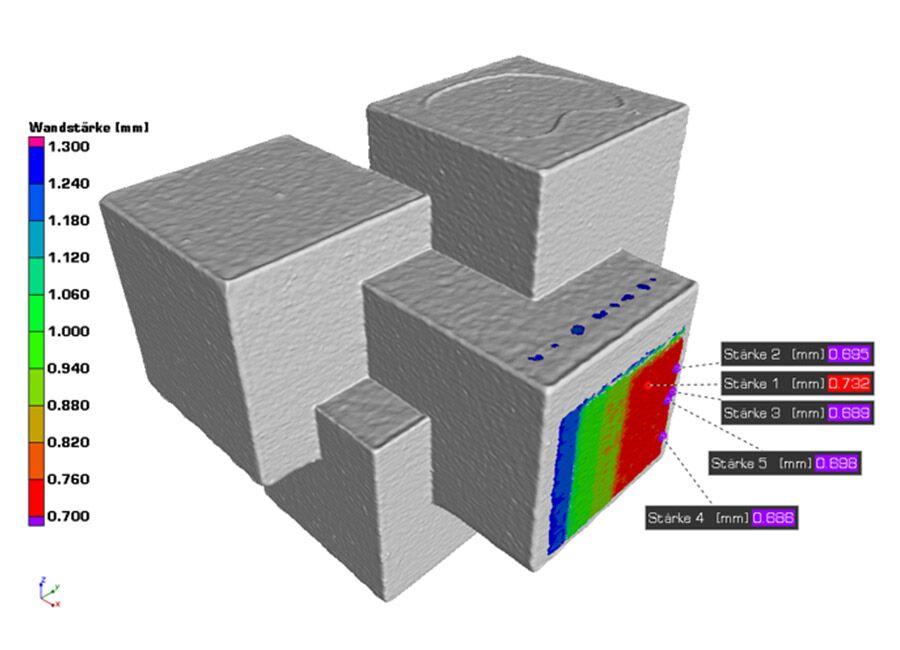

Wandstärkenanalyse mit farbcodierter Abweichung

Wandstärkenanalyse

Farbkodierte Ergebnisse helfen Ihnen bei der Lokalisierung von Bereichen mit zu geringer oder zu großer Wandstärke oder Spaltbreite in Voxeldaten, Punktwolken, Netz- oder CAD-Daten.

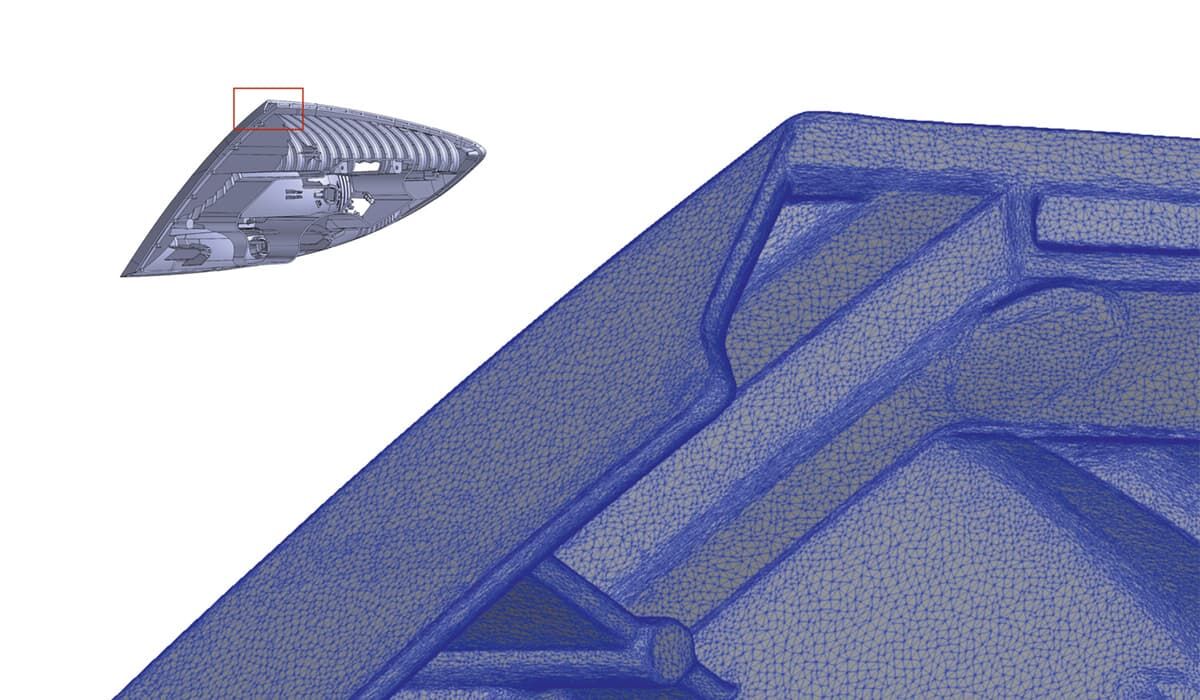

Quality Analysis Auswertung - STL Modell
© Carl Zeiss GOM Metrology GmbH

STL-Modell

Durch die Erstellung eines STL-Modells ergeben sich vielfältige Möglichkeiten für die direkte oder spätere Nutzung der erhobenen 3D-Daten in der Produktion. Die Modelle können etwa zur Flächenrückführung oder für den 3D-Druck genutzt werden.

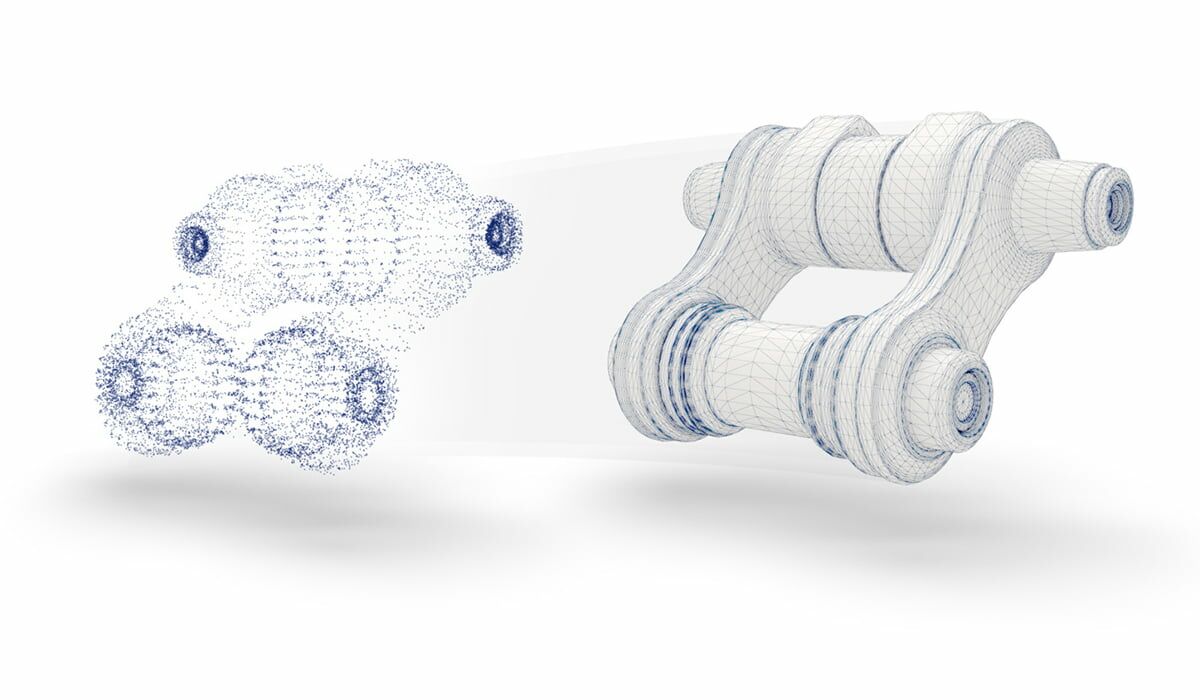

Quality Analysis Auswertung - Reverse Engineering
© Carl Zeiss GOM Metrology GmbH

Reverse Engineering

Das Reverse Engineering erlaubt die Erstellung von CAD-Modellen, die eine exakte digitale Kopie des Bauteils darstellen. Diese können für die virtuelle Montage des Bauteils verwendet werden.

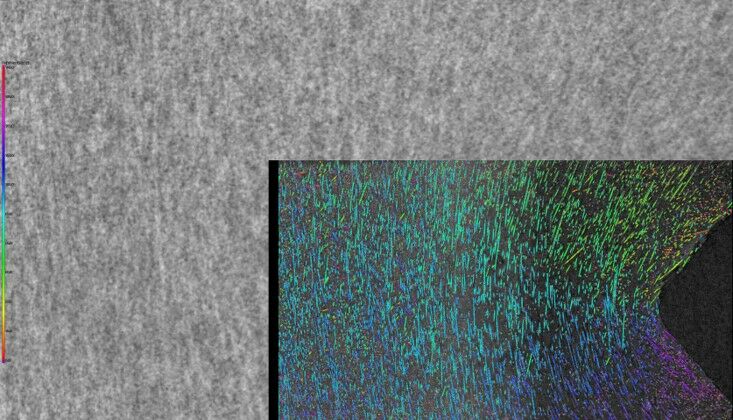

Faserverbundwerkstoffanalyse mit Farbcodierung

Faserorientierung

Die lokale und globale Faserorientierung von Kurz- und Langfasern in ihren Verbundwerkstoffen berechnen und visualisieren wir anschaulich für Sie und bilden die Statistik auf Volumennetzen ab.

MEHRWERT BEI QUALITY ANALYSIS

Schnelligkeit

Unsere Computertomographen stehen Ihnen auch kurzfristig zur Verfügung. Natürlich nehmen wir auch die Auswertung der Daten zeitnah und schnell vor, sodass Sie rasch mit allen notwendigen Daten versorgt sind.

Softwareausstattung

Wir vertrauen sowohl in der Datenerhebung- als auch in der Auswertung ausschließlich auf hochwertige Softwarelösungen wie VGSTUDIOMAX von Volume Graphics und GOM Inspect Professional, um Ihnen vielseitig einsetzbare Ergebnisse bieten zu können.

Vielseitigkeit

Die CT-Daten Ihres Bauteils können sowohl als Punktwolke als auch als Voxel-, Netz- oder CAD-Daten ausgegeben werden, wodurch sie für eine große Zahl verschiedenster Anwendungen zum Einsatz kommen können – und das immer wieder.

Akkreditierung

Die Akkreditierung unserer Prüfmethoden und klimatisierten Messräume bedeuten für Sie Sicherheit, Zuverlässigkeit und Objektivität. Das gilt selbstverständlich auch für die Auswertung Ihrer CT-Daten, die wir stets normgerecht vornehmen.

Mit viel Erfahrung, exzellenter Software und fundiertem Fachwissen holen unsere Experten das Beste aus jeder Analysemethode heraus, damit Sie sich auf exzellente Messergebnisse verlassen können.

+49 7022 2796-680 info@qa-group.com

DAkkS Akkreditierung nach DIN EN ISO/IEC 17025

Akkreditiertes Prüflabor für die Analyse und Auswertung von 3D-Daten

Unsere Messverfahren an Bauteilen aus nichtmetallischen und metallischen Werkstoffen, Kunststoffen, Verbundwerkstoffen und organischen Werkstoffen sind durch die Deutsche Akkreditierungsstelle GmbH (DAkkS) nach DIN EN ISO/IEC 17025 akkreditiert. Darüber hinaus wurden auch all unsere weiteren Fachbereiche akkreditiert.

Lesen Sie hier mehr über die Akkreditierung, die Voraussetzungen und welche Vorteile Sie dadurch haben:

Mehr erfahren

Häufig gestellte Fragen zur Auswertung Ihrer CT-Daten

Welche Software setzt Quality Analysis zur Auswertung von CT-Daten ein?

Wir vertrauen bei der Auswertung Ihrer CT-Daten auf VGSTUDIOMAX von Volume Graphics und GOM Inspect Professional, da diese Softwarelösungen ein umfangreiches Spektrum an Analysemöglichkeiten bieten und die Ausgabe der Daten in allen relevanten Formaten ermöglicht.

Was zeichnet die Prüfberichte von Quality Analysis aus?

Unsere Prüfberichte sind verständlich und praxisnah. Wir geben Ihnen konkrete Antworten auf Ihre Fragen, die Sie bei der Optimierung Ihrer Produkte oder der Fehlerbeseitigung wirksam unterstützen.

QUALITY ANALYSIS –

DER RICHTIGE PARTNER FÜR die

industrielle Computertomographie

Sie brauchen eine Auswertung Ihrer CT-Daten?
Wir beraten Sie gerne zu den Möglichkeiten. Das Ziel: die beste, wirtschaftlichste und effizienteste Analyse Ihres Bauteils.


Rufen Sie uns an, wir freuen uns auf Sie!
