Oberflächenmessung und Oberflächenanalyse
Technische Oberflächen lassen sich sowohl hinsichtlich ihrer geometrischen Struktur als auch ihrer physikalisch-chemischen Eigenschaften untersuchen. Zur geometrischen Oberflächenmessung gehören beispielsweise Rauheits- und Topografiemessungen. Die Kontaktwinkelmessung bewertet dagegen die Benetzbarkeit einer Oberfläche und ermöglicht die Bestimmung ihrer freien Oberflächenenergie.
- Warum der Oberflächenzustand entscheidend ist
- Das Wichtigste auf einen Blick
- Was wird bei der Analyse technischer Oberflächen untersucht?
- Rauheits- oder Kontaktwinkelmessung: Welches Verfahren wofür?
- Oberflächenanalyse bei Quality Analysis
- Welche Messmethode eignet sich für welche Fragestellung?
- Typische Einsatzbereiche der Oberflächenmessung
- Häufig gestellte Fragen zur Oberflächenmessung
- Kurz zusammengefasst: Oberflächenmessung
Kontaktieren Sie uns –
die passende Lösung ist oft näher als Sie denken.
Mit modernsten Analyseverfahren unterstützen wir Sie bei Qualitätsproblemen, Schadensfällen und Entwicklungsherausforderungen – präzise, fundiert und lösungsorientiert.
Warum der Oberflächenzustand in der Praxis entscheidend ist
Bereits kleine Veränderungen einer Oberfläche können die Funktion eines Bauteils oder die Sicherheit nachfolgender Prozesse beeinflussen. Sie wirken sich beispielsweise auf Reibung und Verschleiß ebenso aus wie auf Klebe-, Lackier- oder Beschichtungsprozesse. Eine gezielte Oberflächenanalyse macht solche Abweichungen messbar und schafft eine objektive Grundlage für Qualitätssicherung, Prozessoptimierung und Fehleranalyse.
Das Wichtigste auf einen Blick
- Rauheit und Oberflächenstruktur: Die Rauheitsmessung erfasst feine Unebenheiten und geometrische Abweichungen einer Oberfläche.
- Welligkeit und Topografie: Optische oder taktile Oberflächenmessungen machen Profile, Strukturen und räumliche Abweichungen messbar.
- Benetzbarkeit: Die Kontaktwinkelmessung zeigt, wie gut eine Flüssigkeit eine feste Oberfläche benetzt.
- Oberflächenenergie: Aus Kontaktwinkelmessungen mit geeigneten Testflüssigkeiten lässt sich die freie Oberflächenenergie bestimmen.
- Kleben und Beschichten: Benetzbarkeit, Oberflächenenergie und Rauheit liefern wichtige Informationen für nachfolgende Prozesse.
- Passendes Verfahren: Welche Messmethode sinnvoll ist, hängt von Material, Oberfläche und konkreter Prüfaufgabe ab.
Was wird bei der Analyse technischer Oberflächen untersucht?
Eine technische Oberfläche lässt sich aus unterschiedlichen Perspektiven betrachten. Deshalb gibt es nicht die eine Methode zur Oberflächenanalyse. Entscheidend ist, welche Eigenschaft untersucht und welche technische Frage beantwortet werden soll.
Geometrische Eigenschaften: Rauheit, Welligkeit und Topografie

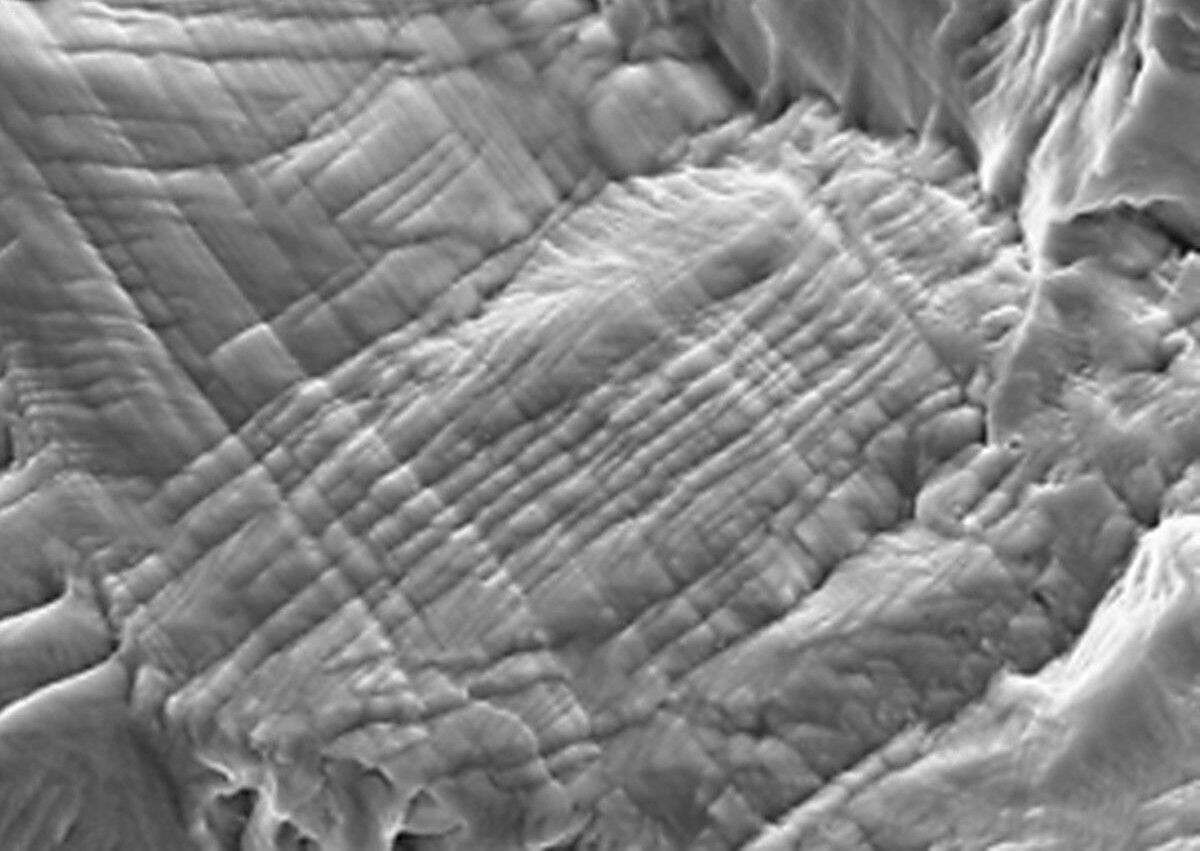

Durch die Oberflächenmessung werden Höhenunterschiede, Strukturen und Abweichungen auf einer Oberfläche erfasst. Dabei können unterschiedliche Größenordnungen betrachtet werden. Die Rauheit beschreibt vergleichsweise feine, kurzwellige Unebenheiten. Gröber ausgeprägte, längerwellige Abweichungen werden als Welligkeit bezeichnet. Die Topografie beschreibt die räumliche Gestalt einer Oberfläche und kann beispielsweise Vertiefungen, Erhebungen, Riefen oder Verschleißspuren sichtbar und messbar machen.
Physikalisch-chemische Eigenschaften: Benetzbarkeit und Oberflächenenergie
Nicht jede relevante Oberflächeneigenschaft lässt sich anhand ihrer Geometrie beurteilen. Für Prozesse wie Kleben, Beschichten, Lackieren oder Bedrucken ist beispielsweise entscheidend, wie eine Flüssigkeit mit der Oberfläche interagiert. Ein wichtiges Maß dafür ist die Benetzbarkeit. Sie beschreibt, wie gut sich eine Flüssigkeit auf einem Festkörper ausbreiten kann. Über die Messung des Kontaktwinkels und geeignete Testflüssigkeiten lässt sich zudem die freie Oberflächenenergie bestimmen. Diese Werte können Hinweise darauf geben, ob eine Oberfläche ausreichend gereinigt oder vorbehandelt wurde und gute Voraussetzungen für nachfolgende Prozesse bietet.
Rauheitsmessung oder Kontaktwinkelmessung: Welches Verfahren eignet sich wofür?
Je nach Prüfziel kommen bei der Analyse technischer Oberflächen unterschiedliche Messverfahren zum Einsatz. Die folg
| Verfahren | Was wird bewertet? | Typische Fragestellung |
|---|---|---|
| Rauheitsmessung | Geometrische Mikrostruktur einer Oberfläche; profilhafte oder flächenhafte Rauheitskennwerte | Passt die Oberfläche zur Zeichnung? Wie beeinflusst sie Reibung, Verschleiß, Dichtung oder Beschichtung? |
| Kontaktwinkelmessung | Benetzungsverhalten eines Flüssigkeitstropfens; daraus ableitbar: freie Oberflächenenergie | Ist die Oberfläche ausreichend benetzbar? War eine Vorbehandlung wirksam? Sind Kleben, Lackieren oder Beschichten prozesssicher möglich? |
Wie funktioniert eine Rauheitsmessung?
Bei der Rauheitsmessung werden feine Unebenheiten und Höhenunterschiede einer technischen Oberfläche erfasst und anhand definierter Kennwerte bewertet. Je nach Messaufgabe erfolgt die Messung taktil mit einer Tastspitze oder berührungslos mit einem optischen Messverfahren.
Taktile Rauheitsmessung
Bei der taktilen Messung der Rauheit fährt eine feine Tastspitze über die Oberfläche und zeichnet deren Höhenprofil auf. Aus diesem Profil werden anschließend definierte Rauheitskennwerte berechnet. Das Verfahren ist in der industriellen Qualitätssicherung weit verbreitet und eignet sich insbesondere für gut zugängliche und ausreichend belastbare Oberflächen.
Da die Tastspitze die Oberfläche direkt berührt, müssen unter anderem Tastspitzengeometrie, Antastkraft und Zugänglichkeit berücksichtigt werden. Bei sehr weichen, empfindlichen oder besonders feinen Strukturen kann deshalb eine berührungslose Messung geeigneter sein.
Optische Rauheitsmessung
Die optische Rauheitsmessung erfasst die Oberfläche berührungslos. Je nach Messverfahren können einzelne Profile oder flächenhafte 3D-Daten aufgenommen werden, mit denen sich Rauheit und Oberflächentopografie bewerten lassen.
Optische Verfahren bieten sich insbesondere für empfindliche Materialien, komplexe Strukturen oder Oberflächen mit räumlich verteilten Merkmalen an. Welche Methode geeignet ist, hängt unter anderem von Werkstoff, Geometrie, erwarteter Rauheit und benötigter Auflösung ab.
Kennwerte und Parameter der Rauheitsmessung
Zur Bewertung der gemessenen Oberfläche werden definierte Profil- und Flächenkennwerte verwendet. Zu den bekannten Profilkennwerten gehören beispielsweise Ra, Rz und Rq. Flächenkennwerte wie Sa, Sq und Sz beschreiben die Höhenstruktur innerhalb einer dreidimensional erfassten Messfläche. Welche Kenngröße für eine bestimmte Oberfläche aussagekräftig ist, hängt von ihrer Funktion und der jeweiligen technischen Spezifikation ab.
Mehr zu den Kennwerten im Glossarbeitrag Oberflächenrauheit.
Normen für die Rauheitsmessung
Für profilhafte Angaben und Auswertungen ist heute insbesondere die Normenreihe DIN EN ISO 21920 relevant. Sie ersetzt mehrere ältere Regelwerke zur profilhaften Oberflächenbeschaffenheit. Die flächenhafte Messung und Beschreibung wird in der Normenreihe ISO 25178 behandelt. Zusätzlich können je nach Aufgabenstellung weitere Normen, Zeichnungsvorgaben oder kundenspezifische Prüfanweisungen gelten.
Wie funktioniert eine Kontaktwinkelmessung?
Bei der Kontaktwinkelmessung wird ein definierter Flüssigkeitstropfen auf eine feste Oberfläche aufgebracht. Gemessen wird der Winkel zwischen Tropfenkontur und Festkörperoberfläche an der Kontaktlinie von Feststoff, Flüssigkeit und umgebender Luft. Der Kontaktwinkel beschreibt die Benetzbarkeit einer Oberfläche. Bei gleicher Testflüssigkeit steht ein kleiner Kontaktwinkel für eine stärkere Benetzung, ein großer Kontaktwinkel für eine geringere Benetzung. Das Ergebnis gilt jedoch immer für das konkrete System aus Oberfläche, Testflüssigkeit und Messbedingungen.
Prüfung von Benetzbarkeit und Kontaktwinkel
Die Benetzbarkeit ist für Prozesse wie Kleben, Lackieren, Beschichten oder Bedrucken relevant. Eine gute Benetzung erleichtert die gleichmäßige Ausbreitung flüssiger Medien auf der Oberfläche. Kleine Kontaktwinkel sprechen für eine stärkere, große Winkel für eine geringere Benetzung durch die jeweilige Prüfflüssigkeit.
Kontaktwinkelmessungen ermöglichen den Vergleich von Oberflächen und zeigen den Einfluss von Reinigung, Vorbehandlung oder Beschichtung.
Freie Oberflächenenergie bestimmen
Kontaktwinkelmessungen mit mindestens zwei geeigneten Testflüssigkeiten ermöglichen die Bestimmung der freien Oberflächenenergie eines Festkörpers. Verwendet werden Flüssigkeiten mit bekannten polaren und dispersen Eigenschaften, beispielsweise Wasser und Diiodmethan.
Ein Berechnungsmodell liefert die gesamte Oberflächenenergie sowie ihre polaren und dispersen Anteile. Dafür eignet sich beispielsweise die OWRK-Methode nach Owens, Wendt, Rabel und Kaelble. Die Ergebnisse unterstützen die Bewertung für nachfolgende Prozesse.
Statische und dynamische Kontaktwinkel
Beim statischen Kontaktwinkel wird ein ruhender Tropfen bewertet. Dynamische Messungen erfassen den Fortschreitwinkel beim Vergrößern und den Rückzugswinkel beim Verkleinern der benetzten Fläche. Die Differenz wird als Kontaktwinkelhysterese bezeichnet.
Sie kann Hinweise auf Rauheit, chemische Inhomogenität oder Verunreinigungen geben. Beide Messarten ergänzen sich bei der Bewertung des Benetzungsverhaltens. Die Auswahl richtet sich nach der Oberfläche und der technischen Fragestellung.
Normen und Berechnungsmodelle
Die DIN EN ISO 19403-2 beschreibt die Bestimmung der freien Oberflächenenergie fester Oberflächen mittels Kontaktwinkelmessung und die darauf basierende Berechnung.
Modelle wie die OWRK-Methode ermöglichen die Ermittlung der polaren und dispersen Anteile. Für vergleichbare Ergebnisse müssen Prüfflüssigkeiten, Messbedingungen und Auswertung aufeinander abgestimmt sein. Je nach Anwendung sind zusätzlich kundenspezifische Prüfvorgaben zu berücksichtigen.
Rauheit und Kontaktwinkel: Wann sie gemeinsam betrachtet werden sollten
Rauheit und Kontaktwinkel beschreiben unterschiedliche Eigenschaften einer Oberfläche, können sich aber gegenseitig beeinflussen.
Bei auffälliger oder schwankender Benetzbarkeit hilft eine ergänzende Rauheitsmessung dabei, geometrische Einflüsse von Veränderungen der Oberflächenchemie besser zu unterscheiden.
Oberflächenanalyse
bei Quality Analysis
Quality Analysis unterstützt Unternehmen dabei, technische Oberflächen passend zur jeweiligen Funktion zu untersuchen. Je nach Bauteil, Material und Prüfziel werden messtechnische, mikroskopische und analytische Verfahren ausgewählt oder miteinander kombiniert.
- Lichtmikroskopie: Untersuchung der Mikrostruktur und Oberflächenrauheit nach Probenvorbereitung durch Schneiden und Polieren

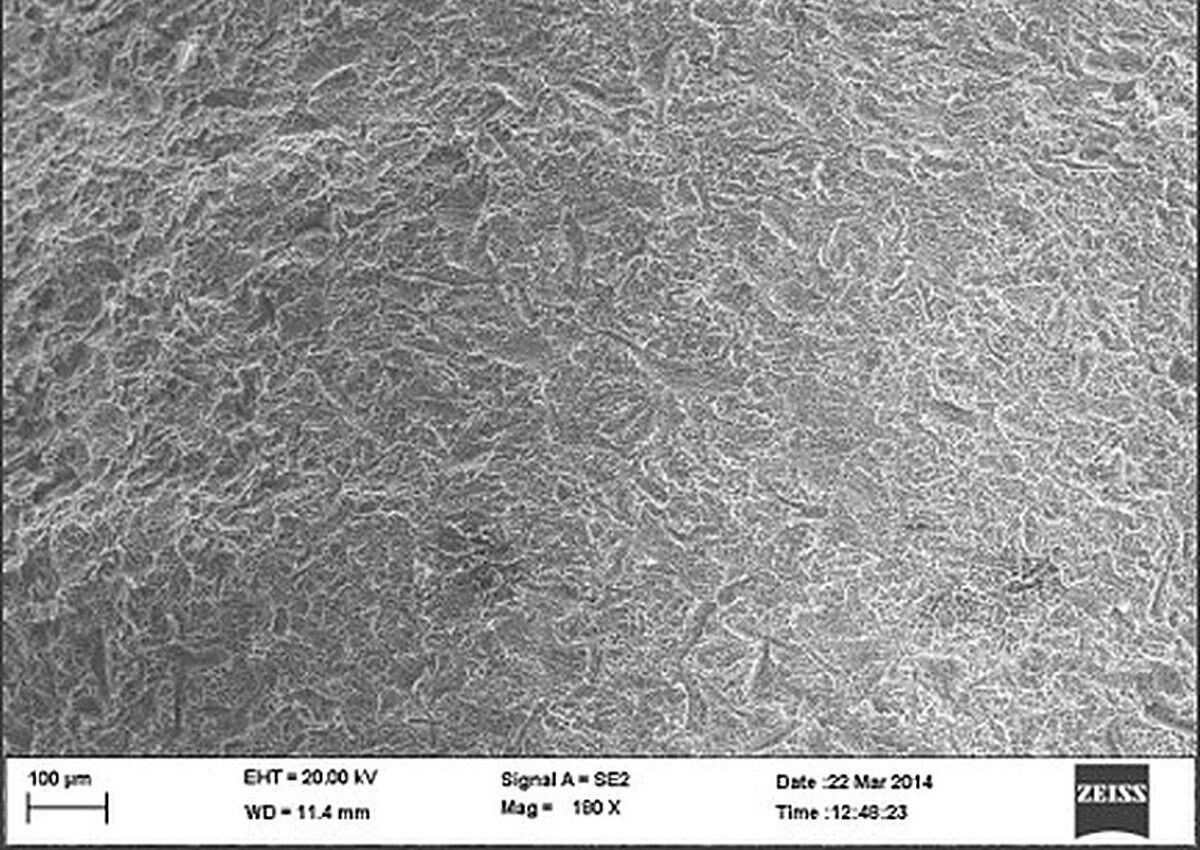

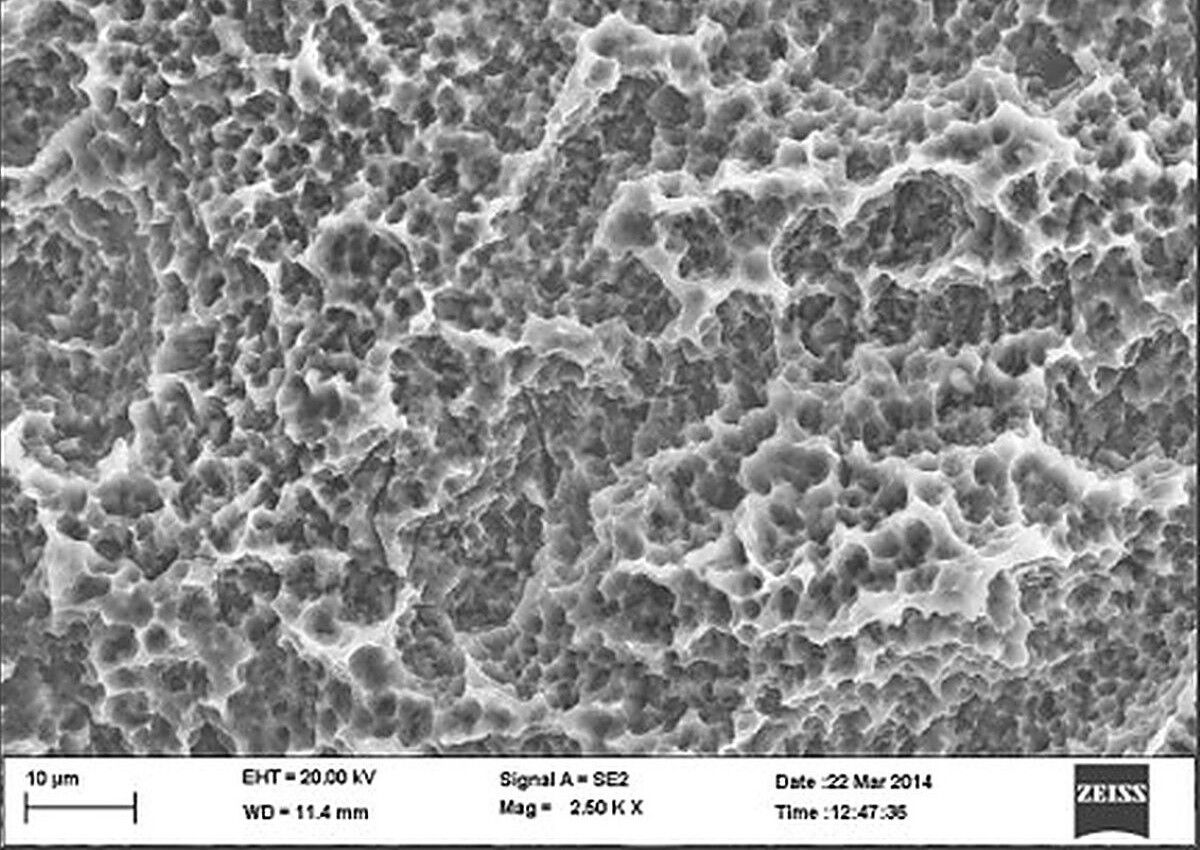

- Rasterelektronenmikroskopie: Detaillierte Oberflächeninformationen mit hoher Vergrößerung und Schärfentiefe
