Oberflächenrauheit
Glatt und glänzend oder rau und matt – je nach Anwendungsfall variieren die Anforderungen an die Oberfläche eines Materials. Durch zerstörende materialographische und zerstörungsfreie messtechnische Prüfverfahren kann sichergestellt werden, dass die Komponenten die Oberflächentopographie aufweisen, die von ihnen gefordert ist.
Inhaltsverzeichnis
- Kurz erklärt: Oberflächenrauheit
- Quality Analysis – Wir prüfen Ihr Material auf Oberflächenrauheit
- Einfluss der Oberflächenrauheit auf verschiedene Materialien
- Wie wird die Oberflächenrauheit gemessen?
- Standardisierung der Rauheitsmessung: Globale Normen für präzise Produktspezifikationen
- Einsatzgebiete für die Prüfung der Oberflächenrauheit
- Kurz zusammengefasst: Oberflächenrauheit
Kurz erklärt: Oberflächenrauheit
Wer von der Oberflächenrauheit spricht, meint die Mikrostruktur der Oberfläche eines Materials. Der Begriff Rauheit stammt aus der Oberflächenphysik und bezeichnet Unebenheiten in der Oberflächentopographie. Oberflächen weisen in der Regel komplexe Geometrien auf, die unter dem Mikroskop sichtbar werden. Diese feinen Unebenheiten der Oberflächenhöhe – also die Oberflächenrauheit – haben nicht nur Einfluss auf die Optik, sondern auch auf die Haptik und damit auf die Funktionalität der betreffenden Komponente.
Warum sollte man die Oberflächenrauheit messen?
Die Oberflächenrauheit wird durch spezifische Kennwerte quantifiziert, die die Abweichungen von der ideal glatten Oberfläche angeben. Die Rauheitskennwerte sind entscheidend für die Bewertung der Funktionalität und Qualität technischer Oberflächen, da sie direkt Einfluss auf Eigenschaften wie Reibung, Verschleißresistenz und die Haftung haben. Präzise Messungen und Kontrollen der Oberflächenrauheit sind deshalb für die Qualitätssicherung in vielen industriellen Anwendungen von großer Bedeutung.
Quality Analysis
Wir prüfen Ihr Material auf Oberflächenrauheit
Bei Quality Analysis verstehen wir die kritische Rolle der Oberflächenrauheit für die Produktqualität und Funktionalität. Unsere Expertise in der Rauheitsmessung kombiniert materialographische und messtechnische Verfahren, um präzise und verlässliche Rauheitsprofile zu erstellen, die genau auf Ihre individuelle Aufgabenstellung abgestimmt sind. So liefern unsere Analysen wertvolle Informationen zu Oberflächen, Strukturen und der Materialzusammensetzung Ihrer Bauteile.
- Untersuchung der Mikrostruktur und Oberflächenrauheit mittels Lichtmikroskopie nach Probenvorbereitung durch Schneiden und Polieren
- Rasterelektronenmikroskopie: Detaillierte Oberflächeninformationen mit hoher Vergrößerung und Schärfentiefe
- Messung der Oberflächenhärte und indirekte Bewertung der Oberflächenqualität durch Härteprüfung
- Laserscanning und taktile Messtechnik für die Erfassung der Oberflächenrauheit
- Oberflächen- und Konturmessungen: Prozesssichere Ergebnisse über Radien, Fasen, Konturen, Rauheiten, Welligkeiten, Winkel, Einstiche und Längentoleranzen
- Wir arbeiten nach ISO 25178, DIN EN ISO 21920-1, -2, -3 und DIN EN ISO 13565-1, um eine hohe Qualität und Konformität unserer Analysen sicherzustellen.
Einfluss der Oberflächenrauheit auf verschiedene Materialien
Eine für den Anwendungsfall unangemessene Oberflächenrauheit kann zu einer Vielzahl von Fehlern führen wie einem erhöhten Verschleiß, einer unzureichenden Schmierung in beweglichen Teilen und zum Versagen von Dichtungen. In kritischen Anwendungen wie der Luftfahrt oder Medizintechnik können solche Fehler gravierende Folgen haben.
An welchen Oberflächen kann die Oberflächenrauheit gemessen werden?
Die Messung der Oberflächenrauheit ist auf einer Vielzahl von Materialoberflächen möglich, etwa bei Metallen, Kunststoffen, Keramiken und Verbundwerkstoffen. Durch moderne Messtechnologien ist die Erfassung von Rauheitsparametern auf komplex geformten Oberflächen, bei großflächigen Bauteilen und auch bei Mikrostrukturen problemlos möglich.

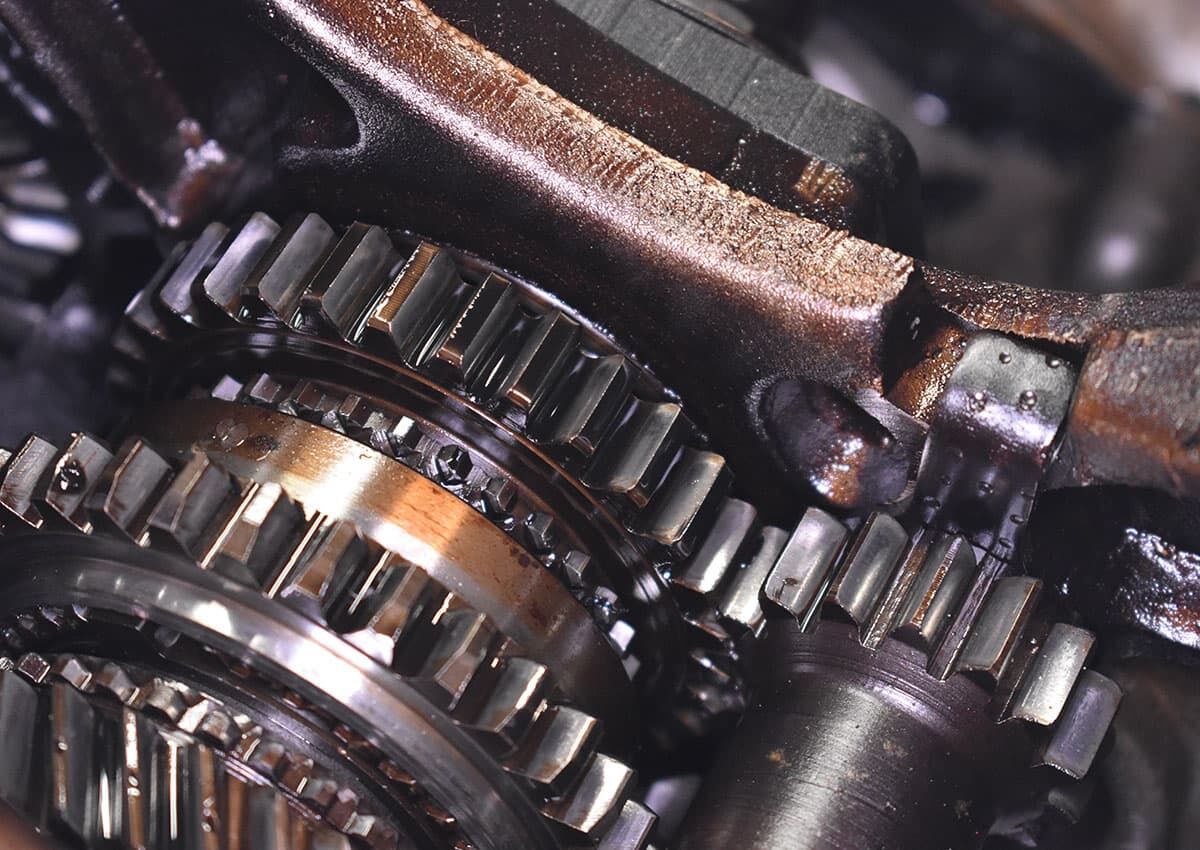

Einfluss der Oberflächenrauheit auf die mechanischen Eigenschaften
Die Oberflächenrauheit spielt eine entscheidende Rolle für die mechanischen Eigenschaften von Materialien. Verallgemeinernd lässt sich sagen, dass Werkstoffe mit glatteren Oberflächen weniger Ermüdung zeigen, da sie weniger Angriffspunkte für die Entstehung und Ausbreitung von Mikrorissen bieten. Eine optimierte Rauheit hingegen kann die Festigkeit von Materialverbindungen verbessern, indem sie für eine bessere Verzahnung auf mikroskopischer Ebene sorgt und so die Kraftübertragung zwischen verbundenen Oberflächen optimiert. Das führt wiederum zu einer erhöhten Langlebigkeit und Zuverlässigkeit von Bauteilen in ihrer Anwendung.

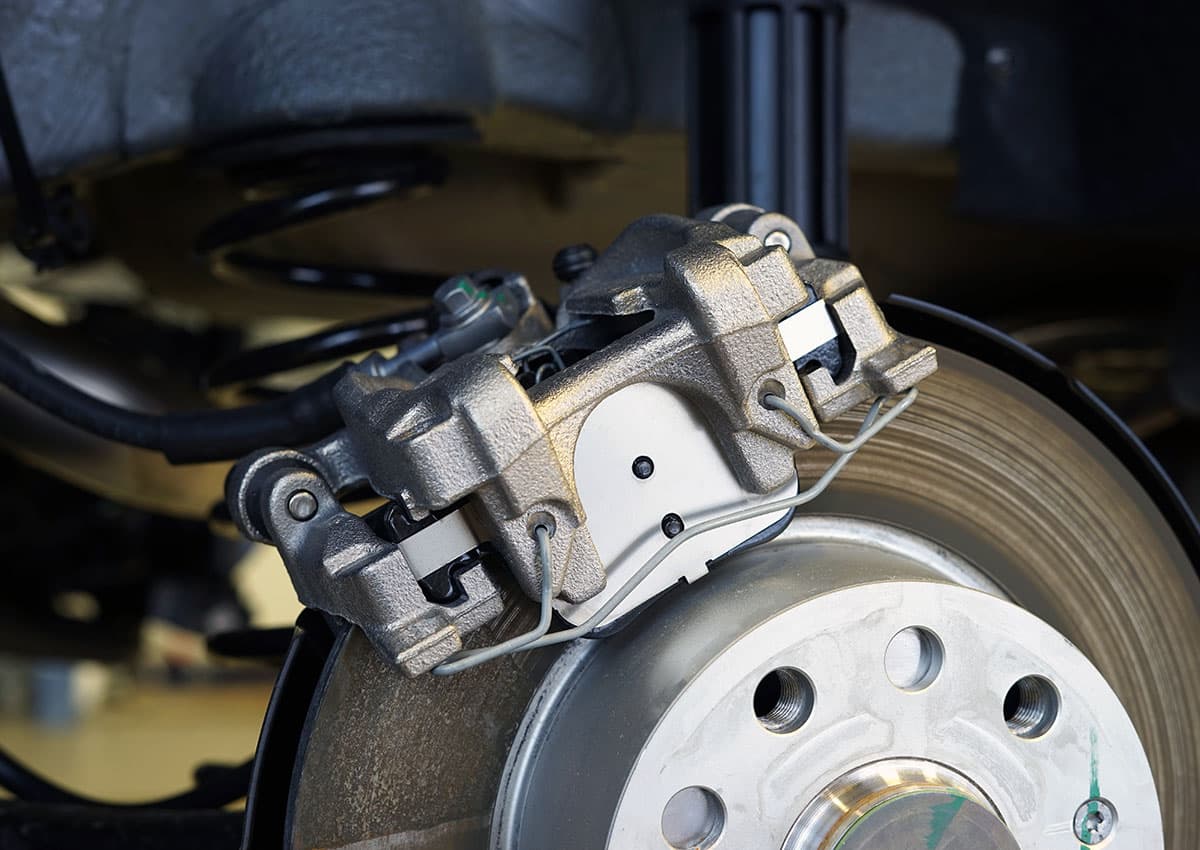

Oberflächenrauheit und Reibungsverhalten
Die Oberflächenrauheit hat außerdem einen erheblichen Einfluss auf das Reibungsverhalten zwischen zwei Oberflächen. Hier spielt die Tribologie, die Wissenschaft von Reibung, Verschleiß und Schmierung, eine zentrale Rolle. Generell führt eine feinere Oberflächenbeschaffenheit zu einem niedrigeren Reibungskoeffizienten, was wiederum den Verschleiß und Energieverlust bei Bewegung der Teile gegeneinander reduziert. Eine sorgfältige Optimierung der Oberflächenrauheit kann somit nicht nur die Lebensdauer von Bauteilen verlängern, sondern auch die Effizienz von mechanischen Systemen verbessern, indem Reibung und damit verbundene Energieverluste minimiert werden. Die tribologische Analyse ermöglicht ein tiefes Verständnis dieser Wechselwirkungen und unterstützt die Entwicklung von robusten Oberflächen.
Verbesserung der Beschichtungsadhäsion
Eine höhere Rauheit auf der Oberfläche eines Bauteils erhöht die Oberflächenenergie und schafft so bessere Haftbedingungen für Beschichtungen. Denn die leicht erhöhte Rauheit bietet der Beschichtung eine größere Oberfläche, was zu einer verbesserten Bindung und damit zu einer höheren Haltbarkeit der Beschichtung führt. Das ist besonders in Branchen wie der Automobil- und Luftfahrtindustrie wichtig, wo Beschichtungen eine entscheidende Rolle für den Korrosionsschutz von Bauteilen spielen.
Wie wird die Oberflächenrauheit gemessen?
Die Messung der Oberflächenrauheit erfolgt mittels hochpräziser Verfahren, die die mikroskopischen Unebenheiten auf Materialoberflächen erfassen. Je nach zu untersuchendem Bauteil können zerstörende oder zerstörungsfreie Methoden herangezogen werden, um die Topografie der Oberfläche detailliert abbilden und analysieren zu können.

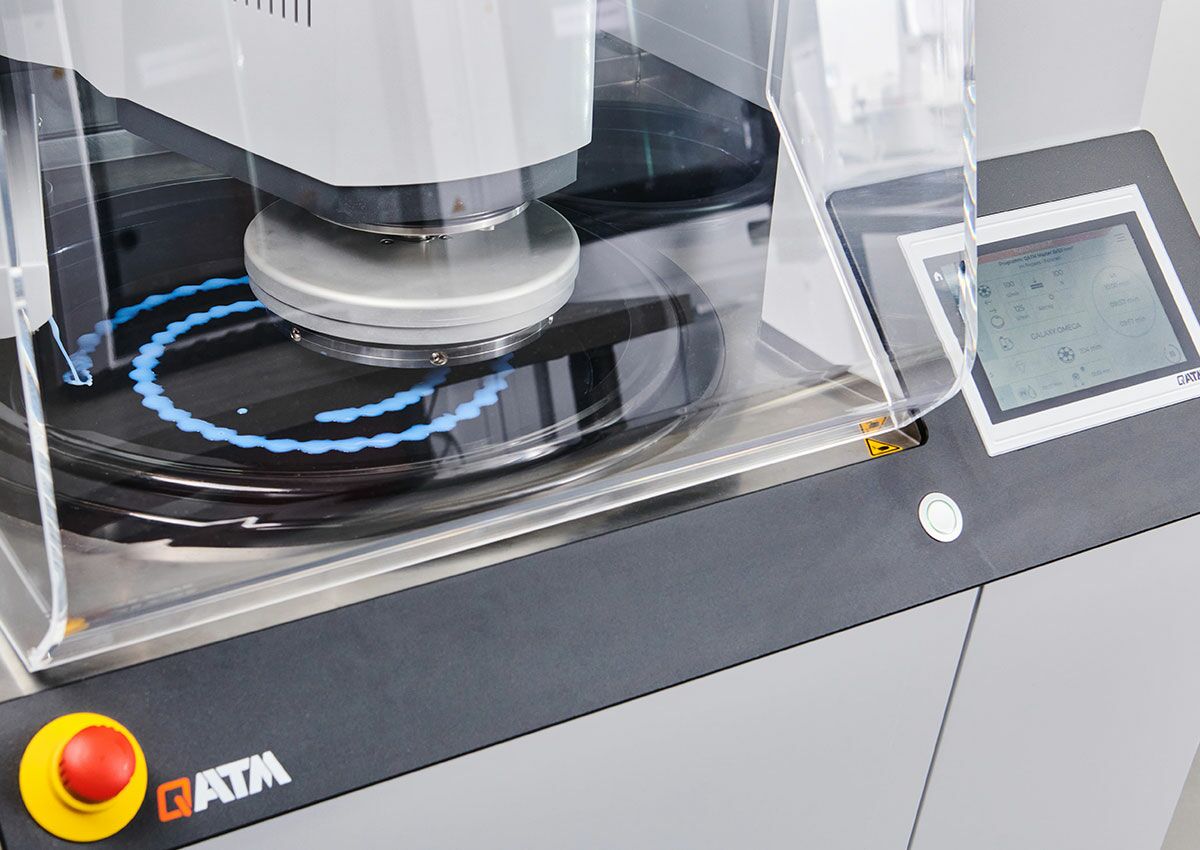

Metallographie
Die Metallographie ist ein zerstörendes Prüfverfahren, das zur Untersuchung der metallischen Mikrostruktur eines Materials dient. Dabei wird eine Probe aus dem Material entnommen, in Harz eingebettet und die Oberfläche durch Schleifen und Polieren geglättet. Nach diesen Schritten wird die Probe mit einer chemischen Lösung geätzt, um die Mikrostruktur sichtbar zu machen. Unter einem Mikroskop, etwa einem Lichtmikroskop oder einem Rasterelektronenmikroskop (REM), können dann die Kornstruktur, Phasengrenzen sowie mikroskopische Unebenheiten analysiert werden. Diese Analyse ermöglicht eine detaillierte Bewertung der Oberflächenrauheit und ihrer Auswirkungen auf die Materialeigenschaften und die Leistungsfähigkeit des Bauteils.

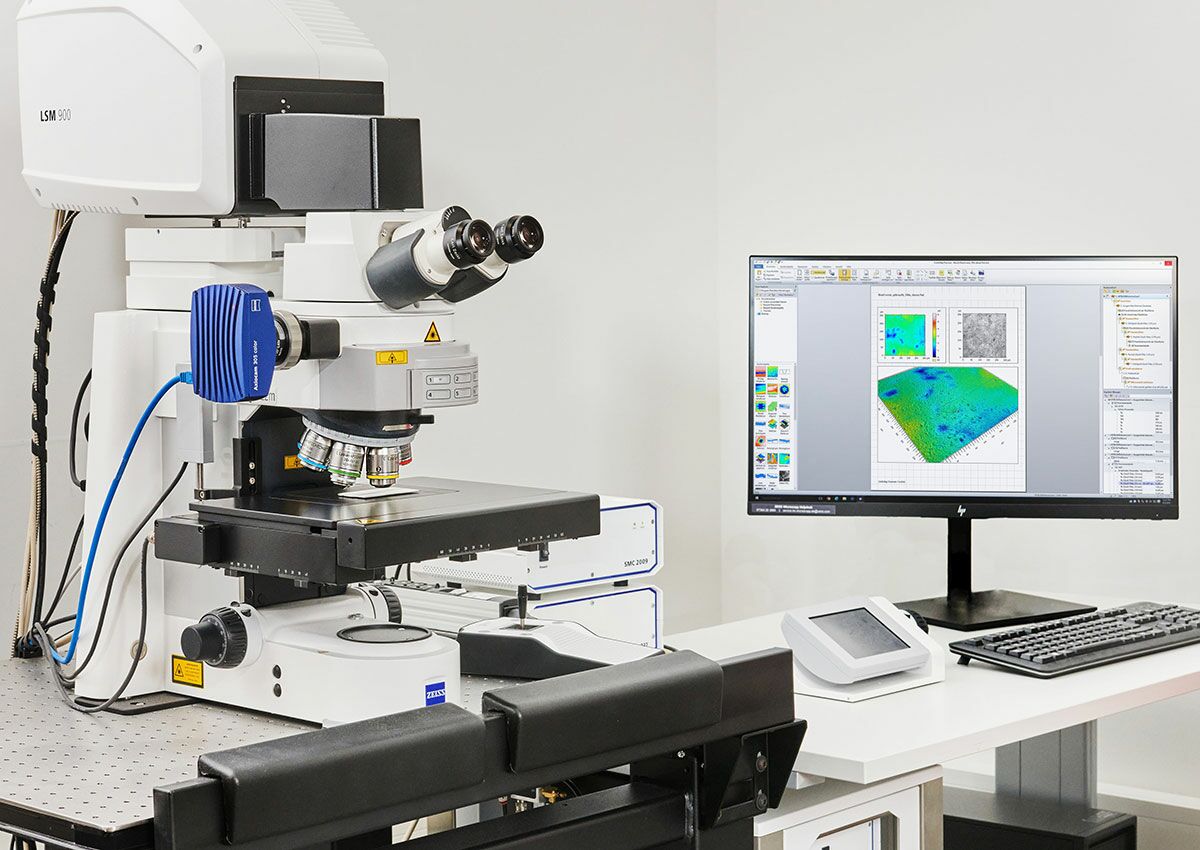

Laser-Scanning-Mikroskopie
Die Laser-Scanning-Mikroskopie nutzt die Prinzipien der Lichtreflexion, um hochauflösende 3D-Bilder der Oberfläche eines Materials zu erstellen. Dadurch lassen sich dreidimensionale Mikrostrukturen bis in den Nanometerbereich analysieren und z.B. Schadensursachen durch Materialverschleiß detektieren. Dieses Verfahren zeichnet sich zudem dadurch aus, dass präzise Daten schnell und ohne direkten Kontakt mit dem Messobjekt erhoben werden können. Dadurch ist es besonders geeignet für empfindliche oder weiche Materialien, bei denen traditionelle, berührende Messmethoden Schäden verursachen könnten.

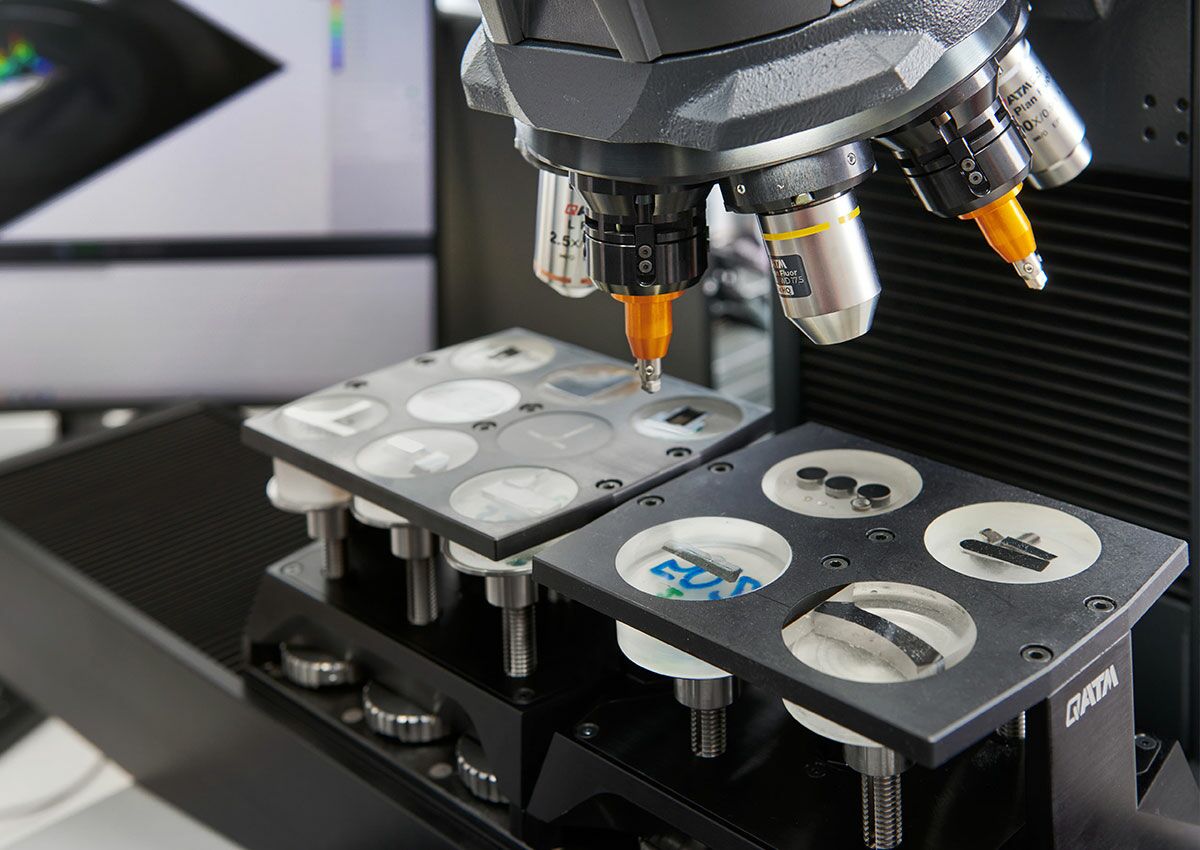

Härteprüfung
Die Härteprüfung ist ein weiteres zerstörendes Verfahren, das die Oberflächenhärte eines Materials bestimmt und somit indirekt Informationen über die Oberflächenrauheit liefert. Ein Prüfkörper, wie ein Diamant- oder Hartmetallkegel, wird mit definierter Kraft in die Oberfläche des Materials eingedrückt. Die Härte wird anhand der Größe oder Tiefe des Eindrucks gemessen. Verfahren wie die Vickers-, Brinell- und Rockwell-Härteprüfung verwenden verschiedene Prüfkörper und Methoden zur Bestimmung der Härte und Oberflächenqualität. Durch die Härteprüfung können spezifische Rauheitsmerkmale identifiziert werden, die die Funktionalität und Langlebigkeit der Bauteile beeinflussen.

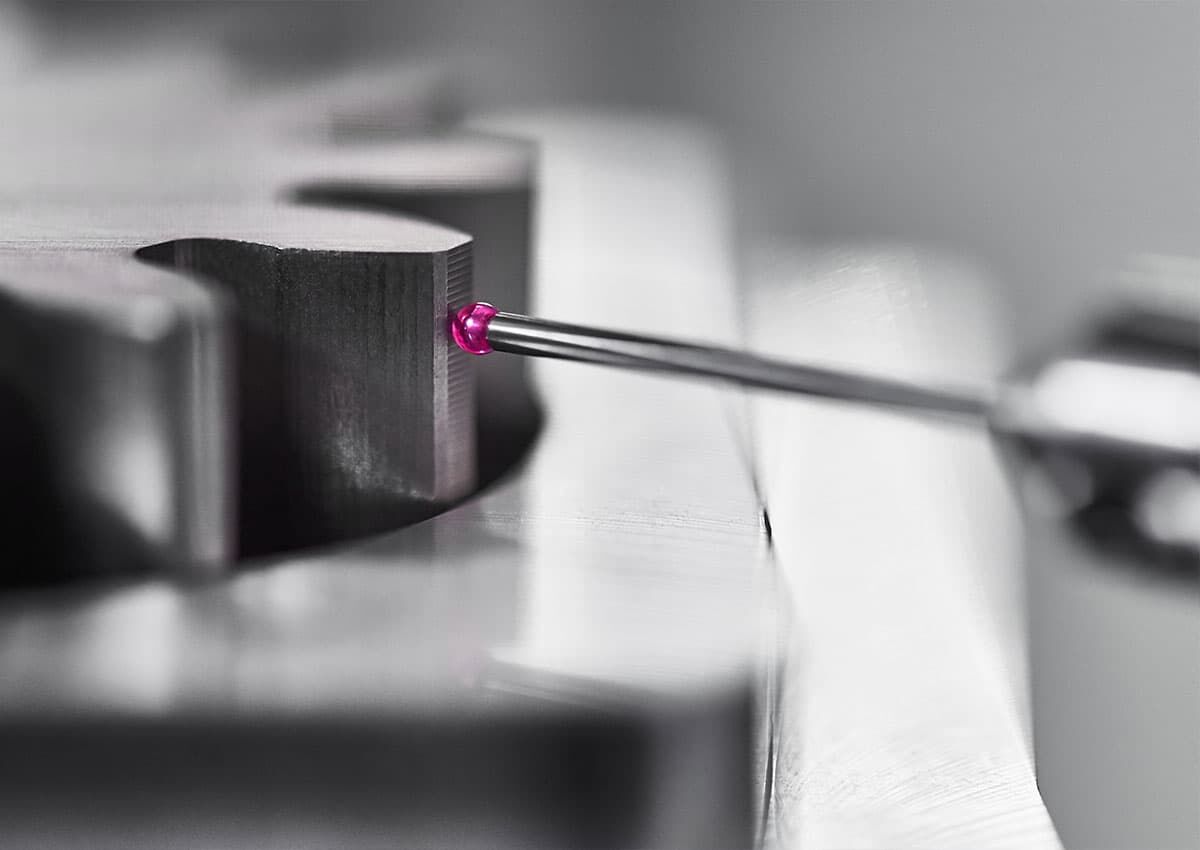

Taktile Messtechnik
Die taktile Messtechnik misst die Oberflächenrauheit durch direkten Kontakt mit einem Taster, der über die Oberfläche bewegt wird. Diese Methode liefert detaillierte Profildaten und folgt der ISO-Norm 4287, die Begriffe und Kenngrößen für profilbasierte Rauheitsmessungen definiert. Die taktile Messtechnik ist für eine Vielzahl von Materialien geeignet und ermöglicht die genaue Bestimmung klassischer Rauheitsparameter wie Ra und Rz, was sie zu einem zuverlässigen Werkzeug in der Qualitätskontrolle macht.
Standardisierung der Rauheitsmessung: Globale Normen für präzise Produktspezifikationen
Für die effektive Kommunikation und Dokumentation der Ergebnisse der Analyse ist es entscheidend, die Produktspezifikationen gemäß international anerkannten Normen wie ISO 4287 und ISO 25178 anzugeben. Indem man diese Richtlinien befolgt, gewährleistet man, dass die Spezifikationen weltweit konsistent und nachvollziehbar sind. Diese Spezifikationen werden oft in technischen Zeichnungen oder in den technischen Dokumentationen festgelegt, wo sie die Anforderungen an die Oberflächenbeschaffenheit, die ein Produkt oder Bauteil für seine vorgesehene Funktion erfüllen muss, angeben.
Die Rauheitsparameter
Für die Angabe in technischen Zeichnungen sind die Rauheitsparameter standardisiert. Dadurch kann gewährleistet werden, dass im ganzen Fertigungsprozess klar ist, was gefordert wird. Sie ermöglichen es Ingenieuren und Herstellern, die Produktionsbedingungen fein abzustimmen, um die Funktionalität und Ästhetik von Produkten zu optimieren und die Einhaltung von Industriestandards zu gewährleisten.
- Ra (Arithmetischer Mittenrauwert) nach DIN EN ISO 4287, ASME B46.1
Ra ist der Durchschnitt der absoluten Werte der Höhenabweichungen vom Mittelwert über eine bestimmte Messstrecke. Dieser Parameter bietet eine schnelle Referenz zur allgemeinen Glattheit der Oberfläche und ist in zahlreichen Industrienormen verankert. - Rz (Gemittelte Rautiefe) nach DIN EN ISO 4287 ASME B46.1
Rz beschreibt die durchschnittliche Höhe der fünf höchsten Erhebungen und tiefsten Vertiefungen innerhalb einer Messstrecke. Rz liefert ein detaillierteres Bild der Oberflächentopographie und ist besonders hilfreich, um die Auswirkung von Oberflächenfehlern auf die Funktionalität zu bewerten. - Traganteil Rmr nach DIN EN ISO 4287
Der Traganteil Rmr(c) beschreibt das Verhältnis der Summe der Materiallängen der Profilelemente MI(c) in einer vorgegebenen Schnitthöhe c zur gesamten Messstrecke ln, ausgedrückt in Prozent. Dieser Parameter gibt an, welcher prozentuale Anteil des Materials in einer bestimmten Tiefe, gemessen vom höchsten Punkt des Profils, durchquert wird. Alternativ kann als Referenz auch die Mittellinie oder eine andere definierte Referenzhöhe (c0) verwendet werden. Der Traganteil ist entscheidend für die Beurteilung der Tragfähigkeit und des Verschleißverhaltens einer Oberfläche. - Parameter am P-Profil nach DIN EN ISO 4287
Die Profiltiefe Pt beschreibt den vertikalen Abstand zwischen dem tiefsten und dem höchsten Punkt im Primär-Profil (P-Profil) innerhalb der Messstrecke. Dieser Parameter ist ein Maß für die gesamte Höhendifferenz des Profils und wird verwendet, um die Rauheit einer Oberfläche zu charakterisieren. Die P-Parameter werden auf dem Primärprofil berechnet. - W-Parameter am Welligkeitsprofil nach DIN EN ISO 4287
Die Wellentiefe Wt entspricht dem senkrechten Abstand vom tiefsten zum höchsten Profilpunkt im Welligkeitsprofil (W-Profil).
Einsatzgebiete für die Prüfung der Oberflächenrauheit
Medizintechnik
Durch präzise Rauheitsmessungen lässt sich in der Medizintechnik sicherstellen, dass ärztliche Instrumente und implantierbare Medizinprodukte die strengen hygienischen Standards erfüllen und eine optimale Interaktion mit menschlichem Gewebe aufweisen. Glatte Oberflächen sind hier besonders wichtig, da sie die Anhaftung von Bakterien minimieren und somit das Infektionsrisiko reduzieren. Zudem verbessern sie die Verträglichkeit und Funktionalität von Implantaten, indem sie das Einwachsen in umliegendes Gewebe unterstützen und Entzündungsreaktionen minimieren.
Automobilindustrie
In der Automobilindustrie hat die Oberflächenrauheit direkten Einfluss auf die Leistung und Langlebigkeit von Fahrzeugteilen. Bei kritischen Komponenten wie Motorbauteilen, Getrieben und Bremssystemen kann eine optimierte Rauheit dazu beitragen, die Reibung zu minimieren, was wiederum die Effizienz steigert und den Verschleiß verringert. Dies hat nicht nur Auswirkungen auf die Sicherheit, sondern auch auf die Wirtschaftlichkeit von Fahrzeugen durch Kraftstoffeinsparung und verlängerte Wartungsintervalle.
Luft- und Raumfahrt
Die Präzision der Bauteiloberflächen ist in der Luft- und Raumfahrtindustrie von entscheidender Bedeutung für die Sicherheit und Zuverlässigkeit. Jede Abweichung in der Oberflächenrauheit kann die aerodynamischen Eigenschaften beeinträchtigen, was wiederum den Kraftstoffverbrauch und die Leistung von Flugzeugen und Raumfahrzeugen beeinflussen kann. Die strenge Kontrolle der Oberflächenbeschaffenheit gewährleistet außerdem die Einhaltung der erforderlichen Spezifikationen für maximale Leistung und Sicherheit.
Elektronikfertigung
Die Oberflächenbeschaffenheit von Leiterplatten und anderen elektronischen Komponenten beeinflusst unmittelbar die elektrische Leitfähigkeit und Wärmeabfuhr. Eine genaue Überprüfung der Oberflächenrauheit ist deshalb essenziell, um Kurzschlüsse, Signalstörungen und Überhitzung zu vermeiden. Durch die Sicherstellung einer optimalen Oberflächenrauheit können Hersteller die Zuverlässigkeit und Leistung elektronischer Geräte verbessern und die Lebensdauer der Produkte verlängern.
Maschinenbau
Im Maschinenbau spielt die Oberflächenrauheit eine entscheidende Rolle für die Leistung und Lebensdauer von Maschinen und Bauteilen. Eine optimierte Oberflächenrauheit kann dazu beitragen, den Verschleiß und die Reibung zwischen beweglichen Teilen zu minimieren, was wiederum die Effizienz und Langlebigkeit der Maschinen verbessert. Eine unzureichende Oberflächenqualität kann hier zu erhöhtem Verschleiß, ungleichmäßiger Belastung und vorzeitigem Versagen der Komponenten führen.
Kurz zusammengefasst: Oberflächenrauheit
Die Oberflächenrauheit bezeichnet die mikroskopischen Unebenheiten auf Materialoberflächen, die entscheidend für die Funktionalität und Qualität von Produkten in verschiedenen Branchen wie Medizintechnik, Automobilindustrie, Luft- und Raumfahrt sowie in der Elektronikfertigung sind. Die präzise Messung und Standardisierung der Rauheitsparameter, wie Ra, Rz, und Rq, ermöglicht eine genaue Qualitätskontrolle und ist essenziell für die Optimierung von Produkteigenschaften wie Reibung, Verschleißresistenz und Haftung von Beschichtungen.
