ISO GPS
Arbeitsteilung, steigende Qualitätsanforderungen und die Notwendigkeit, Produktionskosten zu optimieren, verlangen vollständige und eindeutige Produktspezifikationen, die alle für das Produkt relevante Informationen enthalten. Deshalb wurde 2011 die ISO GPS veröffentlicht.
Inhaltsverzeichnis
Kontaktieren Sie uns –
die passende Lösung ist oft näher als Sie denken.
Mit modernsten Analyseverfahren unterstützen wir Sie bei Qualitätsproblemen, Schadensfällen und Entwicklungsherausforderungen – präzise, fundiert und lösungsorientiert.
ISO GPS – kurz erklärt
Bei der ISO GPS handelt es sich um ein Normensystem zur geometrischen Produktspezifikation (GPS). Die enthaltenen Normen definieren die geometrischen Spezifikationen von Produkten, einschließlich der Toleranzen für Form, Orientierung, Lage und Lauf. Ziel des ISO GPS-Systems ist es, einheitliche und genaue Methoden für die geometrische Produktspezifikation bereitzustellen, die weltweit anwendbar sind.
Was wird in der ISO GPS genau festgelegt?

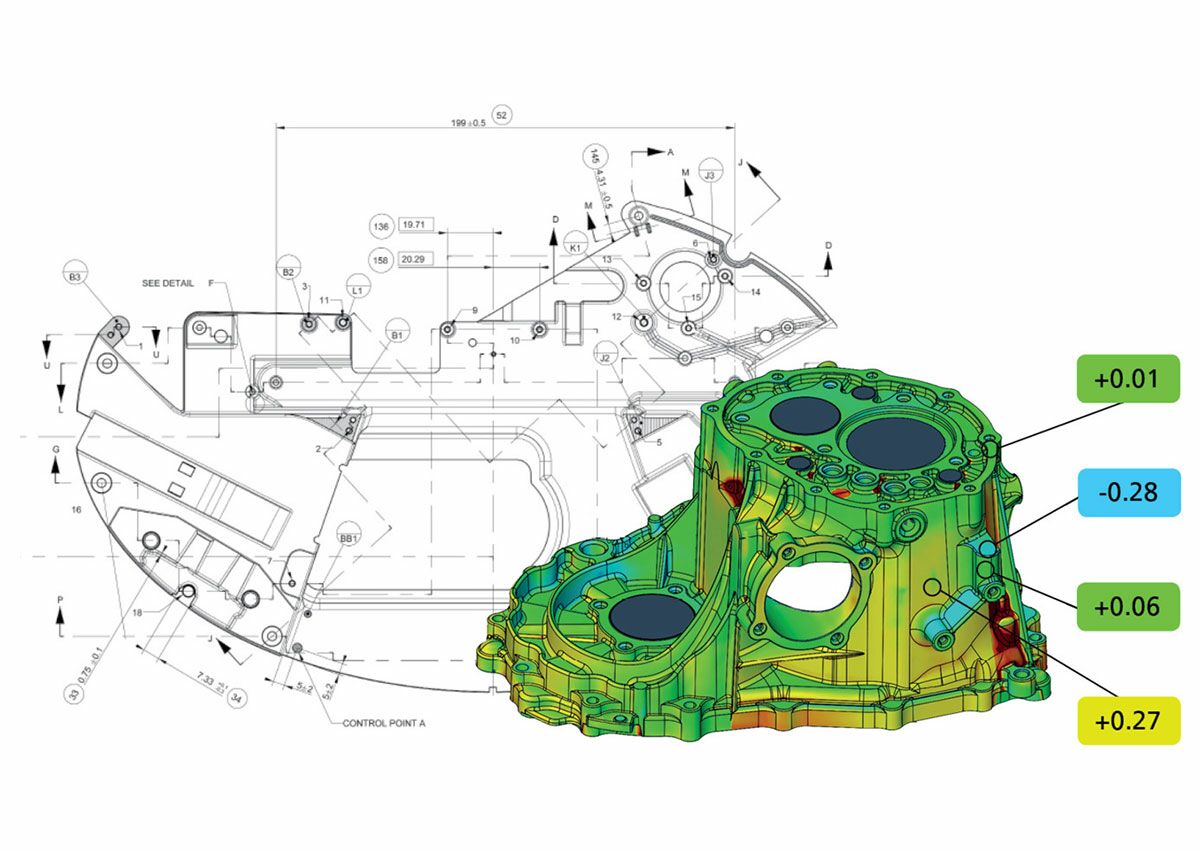

Die ISO GPS-Normen dienen der Festlegung von geometrischen Eigenschaften wie Längenmaße, Form- und Lagetoleranzen, Oberflächentolerierung, sowie Radien und Winkel. Dazu kommen noch viele weitere Faktoren, die durch die ISO GPS spezifiziert werden: Sie legt Anforderungen für alle Anwendungsbereiche und Produktstadien fest – von der Konstruktion, über die Zeichnungserstellung, hin zur Fertigung, der anzuwendenden Prüf- und Messtechnik sowie deren Kalibrierung und Auswertung der Daten.
Warum ist die ISO GPS so wichtig?
Die ISO GPS wurde eingeführt, um eine Standardisierung der Fertigungsprozesse auf internationalem Niveau zu erreichen. Sie stellt ein kohärentes und umfassendes System von Normen für die geometrische Spezifikation von Produkten dar. Dies ermöglicht zum einen eine international einheitliche Kommunikation zwischen Designern, Konstrukteuren, Herstellern und Qualitätsprüfern ermöglicht. Zum anderen trägt dieses System zur Verbesserung der Produktqualität und -zuverlässigkeit bei. Denn sie definiert nicht nur präzise Toleranzen für Form, Orientierung, Lage und Lauf, sondern enthält auch spezifische Anforderungen zur Verifikation eines Produkts, wie die zulässigen Messmittel und Informationen zu deren Kalibrierung.
Weniger Fertigungsfehler und erleichterte Kommunikation
Dies führt zu einer verbesserten Kompatibilität und Austauschbarkeit von Komponenten und Produkten über Ländergrenzen hinweg, was besonders in global vernetzten Lieferketten und bei der internationalen Zusammenarbeit in der Herstellung von entscheidender Bedeutung ist. Zudem hilft die ISO GPS dabei, Fertigungsfehler zu minimieren und sorgt dafür, dass die Endprodukte den Anforderungen und Spezifikationen entsprechen.
Quality Analysis unterstützt Sie bei der Qualitätskontrolle

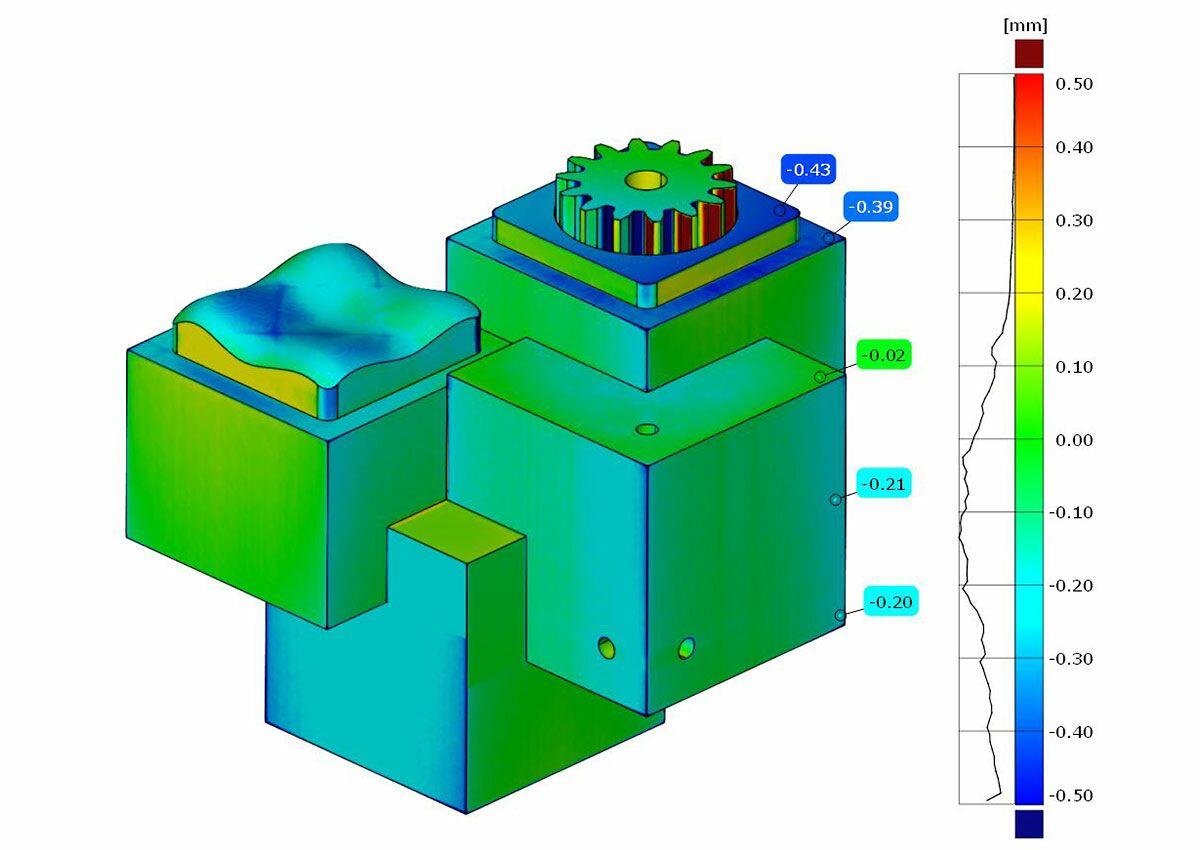

Wir bei Quality Analysis übernehmen für Sie die benötigten Qualitätskontrollen, um so die Einhaltung der geometrischen Produktspezifikationen zu überwachen und sicherzustellen. Mit unserem modernen Maschinenpark sind wir in der Lage, jede Herausforderung im Bereich der Produktüberwachung inkl. Toleranzprüfung zu bewältigen. Unsere Experten nehmen mittels industrieller Computertomographie sowie optischer und taktiler Messtechnik genauste Messungen vor, deren Genauigkeit im Bereich weniger tausendstel Millimeter liegt. Bei Bedarf kombinieren wir alle drei Verfahren - so können wir auch anspruchsvollste Außen- und Innengeometrien korrekt erfassen.
ISO GPS Grundlagen: Matrixmodell, DIN ISO 8015 und Grundprinzipien
Das ISO-GPS-System basiert auf einer Vielzahl miteinander verknüpfter Normen und Regeln. Um geometrische Produktspezifikationen eindeutig zu definieren, greifen Matrixmodell, Normenketten und grundlegende Prinzipien ineinander. Die folgenden Konzepte bilden das Fundament für eine normgerechte Tolerierung, Prüfung und Interpretation technischer Produktanforderungen.
Die Strukturierung der ISO GPS – Das Matrixmodell
Das ISO GPS-Matrixmodell bildet die zentrale Struktur des ISO-GPS-Normensystems und schafft Transparenz innerhalb der Geometrischen Produktspezifikation. Es ordnet die verschiedenen ISO GPS-Normen anhand zweier Achsen: der Spezifikationsachse und der Verifikationsachse. Während die Spezifikationsachse Normen zur Definition geometrischer Anforderungen und Toleranzen umfasst, bündelt die Verifikationsachse die Normen für Messung, Prüfung und Konformitätsbewertung.
Durch diese systematische Struktur werden die Zusammenhänge zwischen einzelnen GPS-Normen sichtbar. Anwender erhalten eine Orientierungshilfe, um die für ihre Aufgaben relevanten Normen gezielt auszuwählen und geometrische Produktspezifikationen entlang des gesamten Produktentstehungsprozesses normgerecht umzusetzen. Dadurch trägt das Matrixmodell wesentlich zu einer einheitlichen Interpretation, einer sicheren Verifikation und einer höheren Produktqualität bei.
Die Kettenglieder: Genauigkeit und Qualität durch Interdependenzen
Das Konzept der Kettenglieder beschreibt die enge Vernetzung der einzelnen ISO GPS-Normen innerhalb des GPS-Normensystems. Jede Norm erfüllt eine spezifische Funktion bei der Beschreibung, Interpretation oder Verifikation geometrischer Produktspezifikationen und ist mit weiteren Normen verknüpft. Erst das Zusammenspiel dieser Kettenglieder gewährleistet eine durchgängige und eindeutige Definition technischer Anforderungen.
Von der Festlegung geometrischer Toleranzen über die Auswahl geeigneter Messverfahren bis hin zur Konformitätsbewertung greifen die einzelnen Normen ineinander. Diese strukturierte Vernetzung minimiert Interpretationsspielräume und schafft die Grundlage für reproduzierbare Messergebnisse, eine hohe Produktqualität und eine normgerechte Qualitätssicherung entlang des gesamten Produktlebenszyklus.
Das Fundament der ISO GPS-Normen: DIN ISO 8015
Die DIN ISO 8015 gilt als grundlegende Basisnorm der Geometrischen Produktspezifikation (GPS) und bildet das Fundament des gesamten ISO-GPS-Systems. Sie definiert allgemeine Regeln und Prinzipien für die Interpretation technischer Zeichnungen, geometrischer Anforderungen und Toleranzen. Dadurch schafft sie ein einheitliches Verständnis für Konstruktion, Fertigung und Messtechnik.
Als übergeordnete GPS-Grundnorm beeinflusst die DIN ISO 8015 zahlreiche weitere ISO GPS-Normen und sorgt für eine konsistente Anwendung geometrischer Produktspezifikationen. Unternehmen profitieren von klar definierten Anforderungen, reduzierten Missverständnissen und einer höheren Prozesssicherheit bei der Entwicklung, Herstellung und Prüfung technischer Produkte.
Die wichtigsten Grundsätze im Überblick
Die Grundsätze der DIN ISO 8015 bilden die Grundlage für die einheitliche Anwendung des ISO-GPS-Normensystems. Zu den wichtigsten Prinzipien zählen das Aufrufprinzip, das Unabhängigkeitsprinzip sowie die GPS-Normenhierarchie. Sie regeln, wie geometrische Anforderungen interpretiert und bei der Spezifikation sowie Verifikation von Bauteilen berücksichtigt werden.
Durch diese klar definierten Regeln werden technische Zeichnungen und Produktspezifikationen weltweit einheitlich verstanden. Dies verbessert die Kommunikation zwischen Konstruktion, Fertigung und Qualitätssicherung, reduziert Fehlinterpretationen und unterstützt eine zuverlässige Konformitätsbewertung. Die Grundsätze leisten damit einen entscheidenden Beitrag zur Produktqualität, Prozesssicherheit und normgerechten Umsetzung geometrischer Anforderungen.
Kurz zusammengefasst: ISO GPS
Die ISO GPS standardisiert geometrische Produktspezifikationen, um globale Fertigungsprozesse zu vereinheitlichen. Sie definiert detailliert geometrische Eigenschaften und Toleranzen von Produkten und erleichtert so die internationale Kommunikation zwischen Herstellern. Wesentliche Elemente sind das Matrixmodell zur Organisation der Normen und das Konzept der Kettenglieder, welches die Interdependenz der Normen hervorhebt.
